Глава 6. Управление
Задание частоты от потенциометра, внешние стартовые команды
. Подайте напряжение питания.

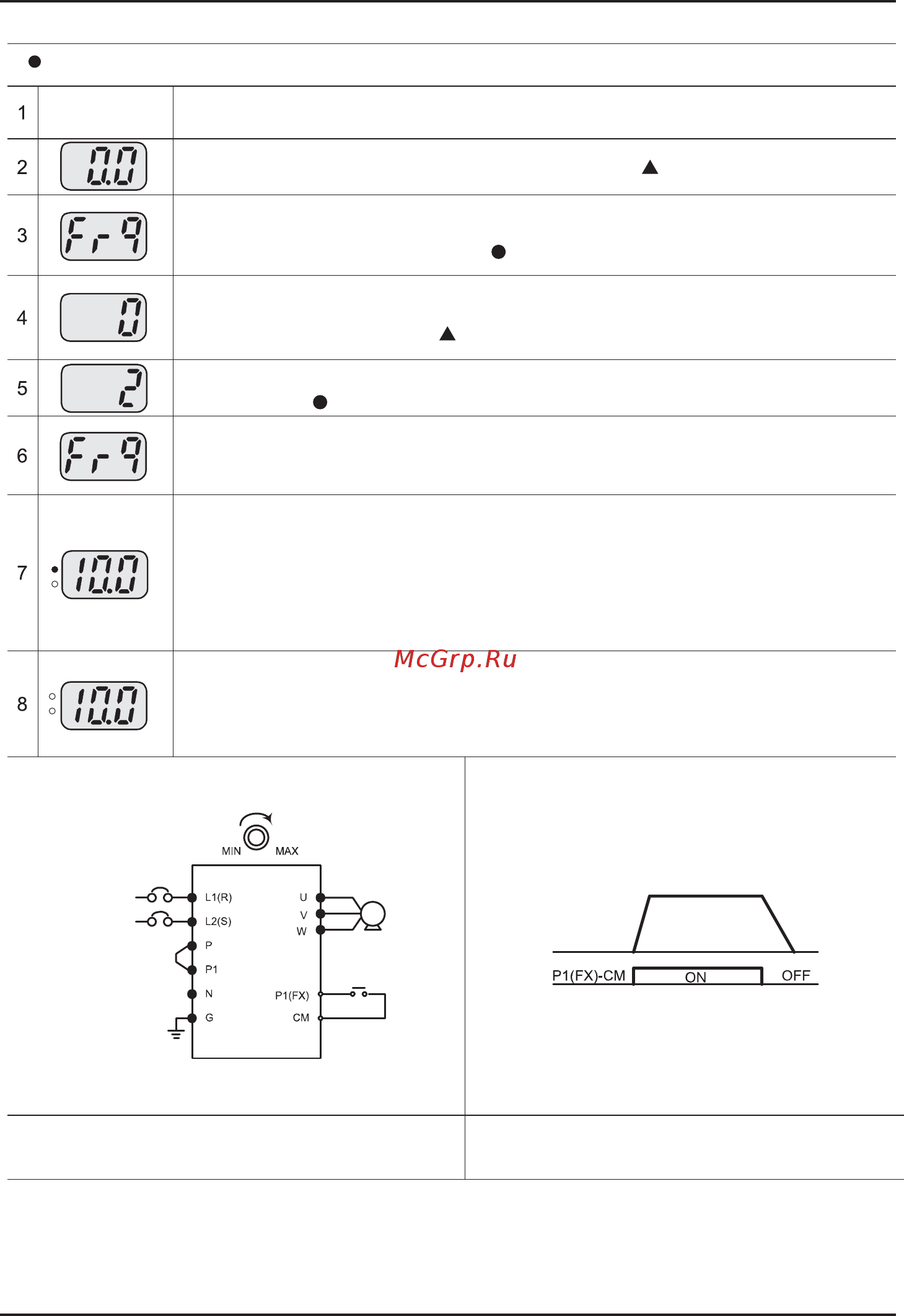

Циклограмма работыСхема подключения
. На индикаторе – 0.0. Нажмите кнопку ВВЕРХ ( ) 4 раза.
. На индикаторе код параметра Frq (источник задания скорости).
. Нажмите кнопку ПРОГ/ВВОД ( ).
. Текущее значение параметра 0 (задание скорости с пульта управления).
. Нажмите кнопку ВВЕРХ ( ) 2 раза.
. На индикаторе – 2 (задание скорости потенциометром), нажмите кнопку
ПРОГ/ВВОД ( ).
. После того, как 2 закончит мигать, на индикаторе код параметра Frq.
. Установите потенциометром 10.0 Гц.
. Замкните клеммы P1 (FX) и CM (см. рисунок ниже).
. Индикатор FWD мигает, на дисплее высвечивается текущее значение
частоты.
. При достижении 10 Гц на экране значение выходной частоты.
. Разомкните клеммы P1 (FX) и CM.
. Индикатор FWD мигает, на дисплее высвечивается текущее значение
частоты.
. После останова на индикаторе высвечивается значение заданной
частоты 10.0.
200В~
Мотор
Частота
10 Гц
