63

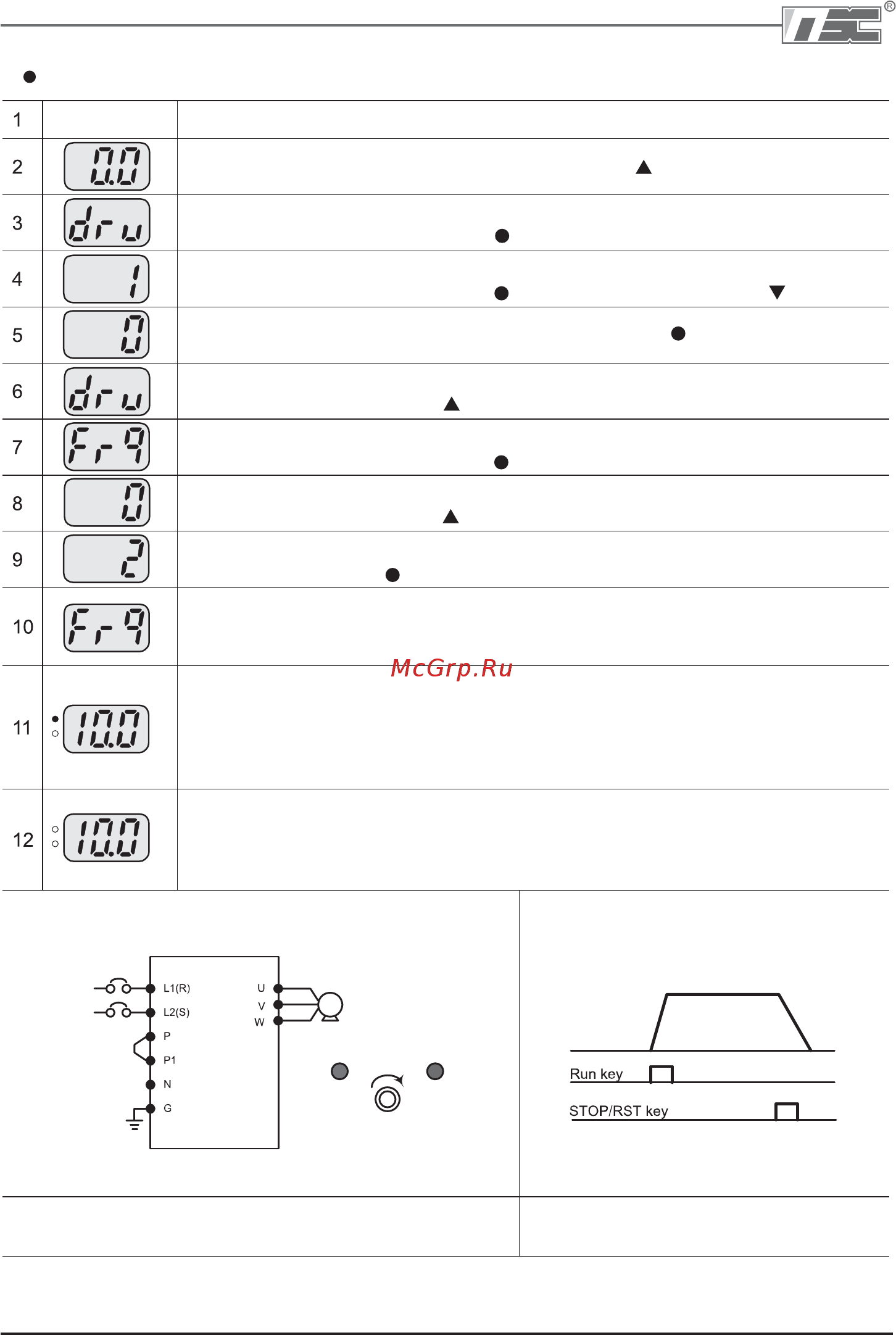

Задание частоты от потенциометра, стартовые команды с пульта управления
. Подайте напряжение питания.
. На индикаторе – 0.0, нажмите кнопку ВВЕРХ ( ) 3 раза.
. На индикаторе код параметра drv (тип стартовых команд).
. Нажмите кнопку ПРОГ/ВВОД ( ).
. На индикаторе – 1 (стартовые команды с пульта управления).
. Нажмите кнопку ПРОГ/ВВОД ( ) и нажмите кнопку ВНИЗ ( ).
. На индикаторе “0”, нажмите кнопку ПРОГ/ВВОД ( ).
. После того, как 0 закончит мигать на индикаторе код параметра “drv”.
. Нажмите кнопку ВВЕРХ ( ).
. На индикаторе код параметра “Frq”.
. Нажмите кнопку ПРОГ/ВВОД ( ).
. На индикаторе “0” (задание скорости с пульта управления).
. Нажмите кнопку ВВЕРХ ( ) 2 раза.
. На индикаторе “2” (задание скорости потенциометром), нажмите
кнопку ПРОГ/ВВОД ( ).
. После того, как 2 закончит мигать на индикаторе код параметра “Frq”.
Выходная частота задается потенциометром.
. Установите потенциометром задание выходной частоты 10.0 Гц.
. Нажмите кнопку ПУСК на пульте управления.
. Индикатор FWD мигает, на индикаторе текущее значение частоты.
. После достижения частоты 10 Гц, на индикаторе горит “10.0”.
. Нажмите кнопку СТОП/СБРОС (STOP/RST).
. Индикатор FWD мигает, на индикаторе текущее значение частоты.
. После останова на индикаторе индицируется значение заданной
выходной частоты.
Циклограмма работыСхема подключения
200В~
Мотор
Частота
10 Гц
Пуск Стоп/Сброс
Мин Макс
ООО “ПневмоЭлектроСервис”
