64 Преобразователь частоты серии A1000 – Техническое руководство – http://industrial.omron.ru
3.7 Верхняя защитная крышка
3.7 Верхняя защитная крышка
Модели ПЧ CIMR-A2A0004...0081 и 4A0002...0058 выпускаются с верхней защитной крышкой,
обеспечивающей соответствие спецификациям NEMA Тип 1. При снятой верхней защитной крышке
соответствие требованиям NEMA Тип 1 утрачивается, но степень защиты IP20 по-прежнему обеспечивается.

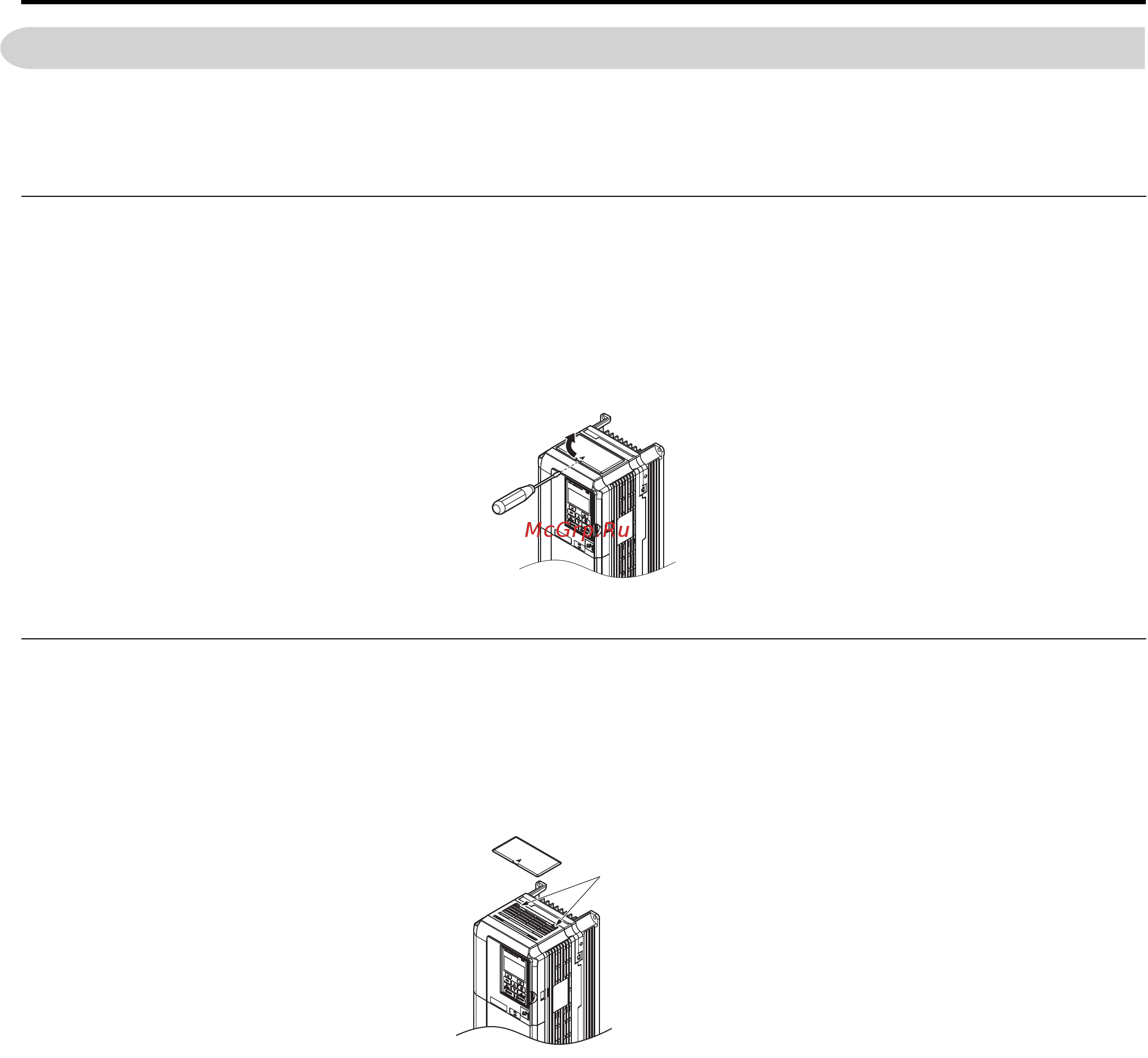

Снятие верхней защитной крышки
Вставьте отвертку с плоским шлицем поочередно в каждое из небольших отверстий, расположенных на
передней кромке верхней защитной крышки. Несильно нажимая на отвертку, подденьте крышку, как показано на
рисунке ниже, и отделите ее от корпуса ПЧ.
Примечание. Снятие верхней защитной крышки с преобразователя частоты в корпусе в исполнении IP20/NEMA Тип 1
приводит к утрате степени защиты NEMA Тип 1, однако соответствие спецификации IP20 при этом сохраняется.
Рис.3.21
Рис. 3.18 Снятие верхней защитной крышки
Установка верхней защитной крышки
Выровняйте небольшие выступающие зацепы, расположенные по краям верхней защитной крышки,
относительно монтажных отверстий сверху корпуса ПЧ. Вставьте зацепы в отверстия, чтобы крышка вошла в
сцепление с корпусом ПЧ, после чего окончательно зафиксируйте верхнюю защитную крышку в конечном
положении.
Рис.3.22
Рис.3.19 Установка верхней защитной крышки
YEG
Ìîíòàæíûå
îòâåðñòèÿ âåðõíåé
çàùèòíîé êðûøêè
YEG
