KSB Multitec MTC A 50/6F [18/101] Конструкция и принцип работы
![KSB Multitec RO MTC B 200/6E [18/101] Конструкция и принцип работы](/views2/1593240/page18/bg12.png)
Подшипниковый узел
▪ В качестве плавающих подшипников используются подшипники скольжения из
карбида кремния (за исключением типов C и D)
▪
Самоустанавливающиеся
▪ Смазка подшипника скольжения перекачиваемой средой
▪ Фиксированные подшипники представляют собой подшипники качения,
▪ смазка консистентной смазкой или маслом
Уплотнение вала
▪ Сальниковая набивка
ОПАСНОСТЬ
Перегрев в области уплотнения вала
Опасность взрыва!
▷
Запрещается эксплуатация насоса / насосного агрегата во взрывоопасных
зонах при наличии сальниковой набивки.
▪ стандартное торцевое уплотнение согласно EN 12756
▪
Двойное торцевое уплотнение со стандартными торцевыми уплотнениями
согласно EN 12756 (установка «спина к спине» или тандемная)
▪ Встроенный картридж
▪ Специальные исполнения
4.5 Конструкция и принцип работы
1
4
32
5
6 8
7 1413121110 159

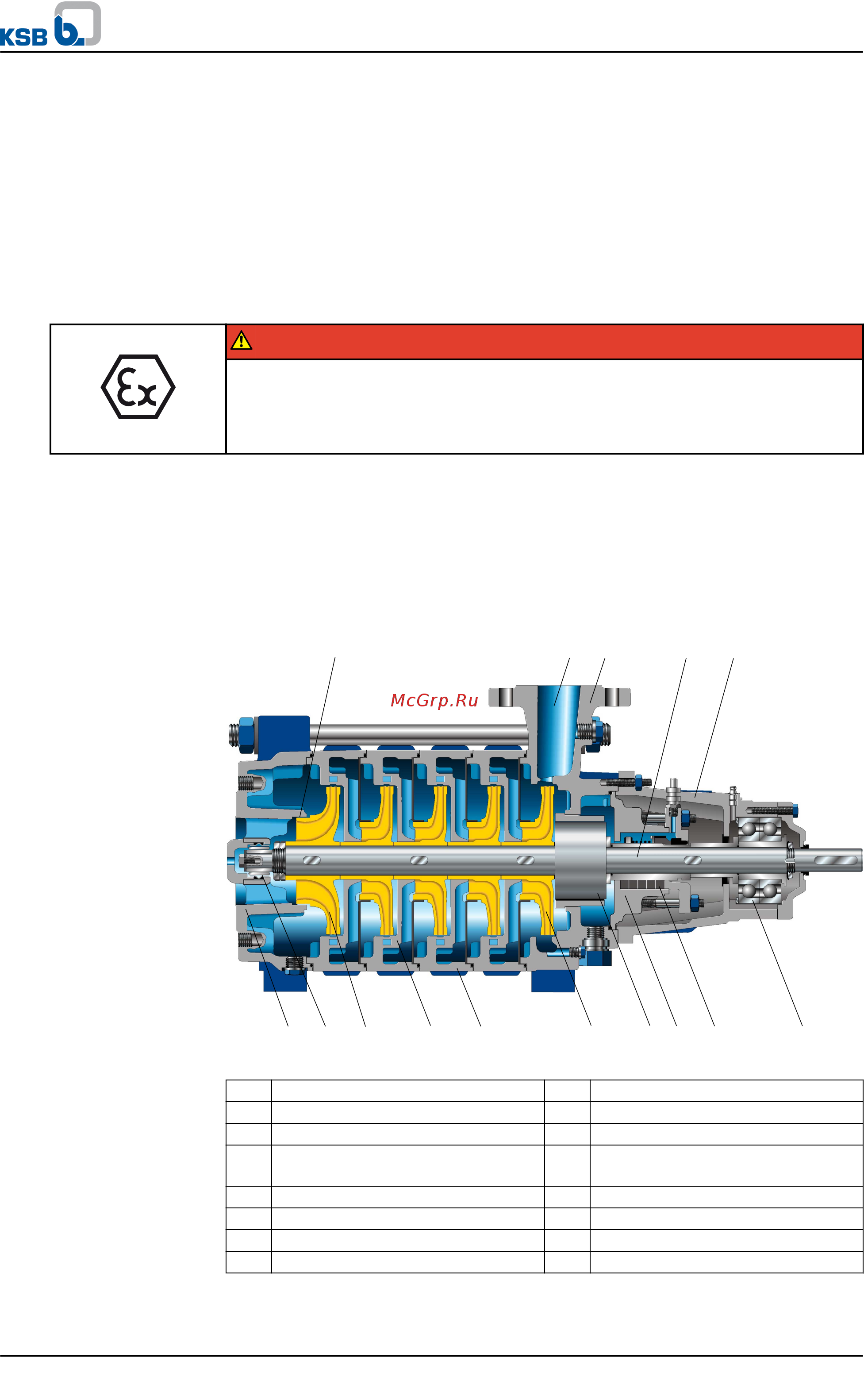

Рисунок 6: Сечение
1 Дросселирующая щель 2 Напорный патрубок
3 Герметичный корпус 4 Вал
5 Корпус подшипника 6 Всасывающая часть
7 Подшипник скольжения 8 Рабочее колесо всасывающей
части
9 Направляющее колесо 10 Ступенчатый корпус
11 Рабочее колесо 12 Разгрузочный поршень
13 Уплотнительная камера 14 Уплотнение вала
15 Подшипник качения
4 Описание насоса/насосного агрегата
