KSB Multitec MTC A 50/6F [94/101] Multitec multitec ro
![KSB Multitec RO MTC B 65/8D [94/101] Multitec multitec ro](/views2/1593240/page94/bg5e.png)
a) b)

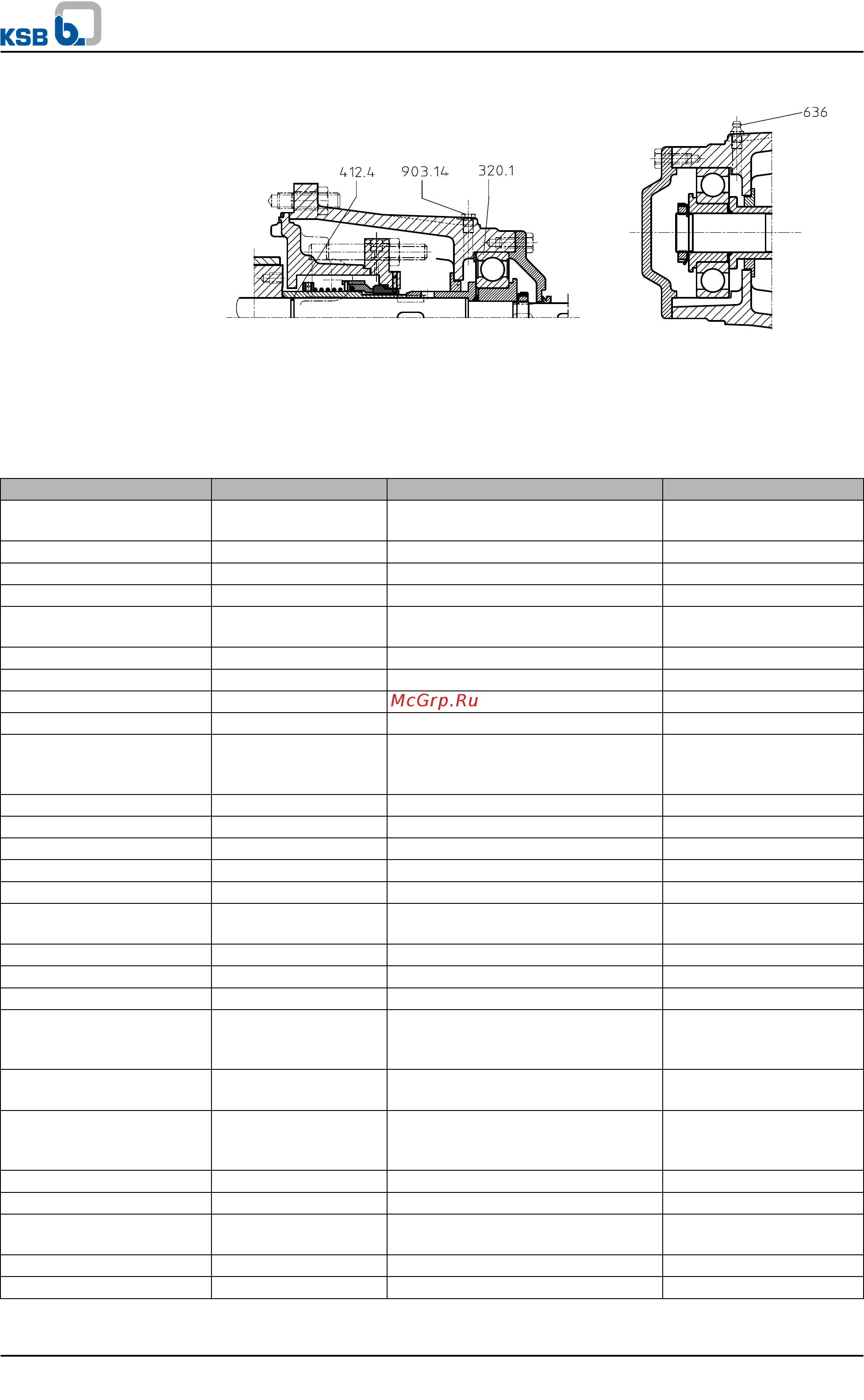

Рисунок 62: a) Подшипник со стороны привода Multitec 32 - b) Смазка
консистентной смазкой через смазочный ниппель с противоположной приводу
стороны, типоразмеры 100-150
9.1.5 Спецификация деталей
Таблица 34: Список деталей
Номер детали Наименование детали Номер детали Наименование детали
106.1/.2 Всасывающая часть 529 Подшипниковая втулка
SiC
107 Герметичный корпус 540.1/.3 Втулка
108.1 Ступенчатый корпус 545 Втулка подшипника
160.1/.2 Крышка 550.1/.2/.3/.4/.6/.8/.9/.10/.11 Шайба
171.1 Направляющее
колесо
551.1/.2 Распорная шайба
181 Станина насоса 561.1 Просечной штифт
182 Опора 562.1 Цилиндрический штифт
210 Вал 565 Заклепка
230.1/.3 Рабочее колесо 59-4 Разгрузочный поршень
231 Первое рабочее
колесо всасывающей
части
59-7 Опорный узел
320.1/.2 Подшипник качения 636 Пресс-масленка
341 Поддон привода 638 Регулятор уровня масла
342 Опорный корпус 681.2 Кожух муфты
350.1 Корпус подшипника 683.1 Кожух
360.1/.2 Крышка подшипника 710.1/.2/.3 Труба
361.1/.2 Наконечник крышки
подшипника
723.1 Фланец
381 Вкладыш подшипника 731.1/.2/.3/.4/.16/.17/.18 Резьбовое соединение
400.1 Плоское уплотнение 800 Двигатель
411.1/.2/.3/.4/.5/.6/.7/.8/.13 Уплотнение 831.1 Крыльчатка
412.1/.2/.3/.4/.5/.10/.11/.12 Кольцевое
уплотнение круглого
сечения
861.1/.2/.3/.4 Полумуфта
421.1/.2/.3 Радиальное
кольцевое уплотнение
87-5 Ось
423.1/.2 Лабиринтное
уплотнительное
кольцо
89-9 Опорная направляющая
433.1/.2/.3/.4/.5/.6/.7/.10 Торцевое уплотнение 900.2 Винт
441.1/.4 Корпус уплотнения 901.1/.2/.3/.4/.5/.6/.7/.8/.9/.10/.11/.12 Винт с шестигр. головкой
452 Нажимная втулка
сальника
902.1/.2 Резьбовая шпилька
461 Сальниковая набивка 903.1/.2/.3/.4/.5/.9/.10/.11/.14 Резьбовая пробка
471.1/.2 Крышка уплотнения 905 Соединительный болт
9 Сопутствующая документация
94 из 100
Multitec / Multitec-RO
