ВНИМАНИЕ
Сварочный грат, окалина и другие загрязнения в трубопроводах
Повреждение насоса!
▷
Удалить загрязнения из трубопроводов.
▷ При необходимости установить фильтр.
▷ Соблюдать указания в (⇨ Глава 7.2.2.3 Страница 48) .

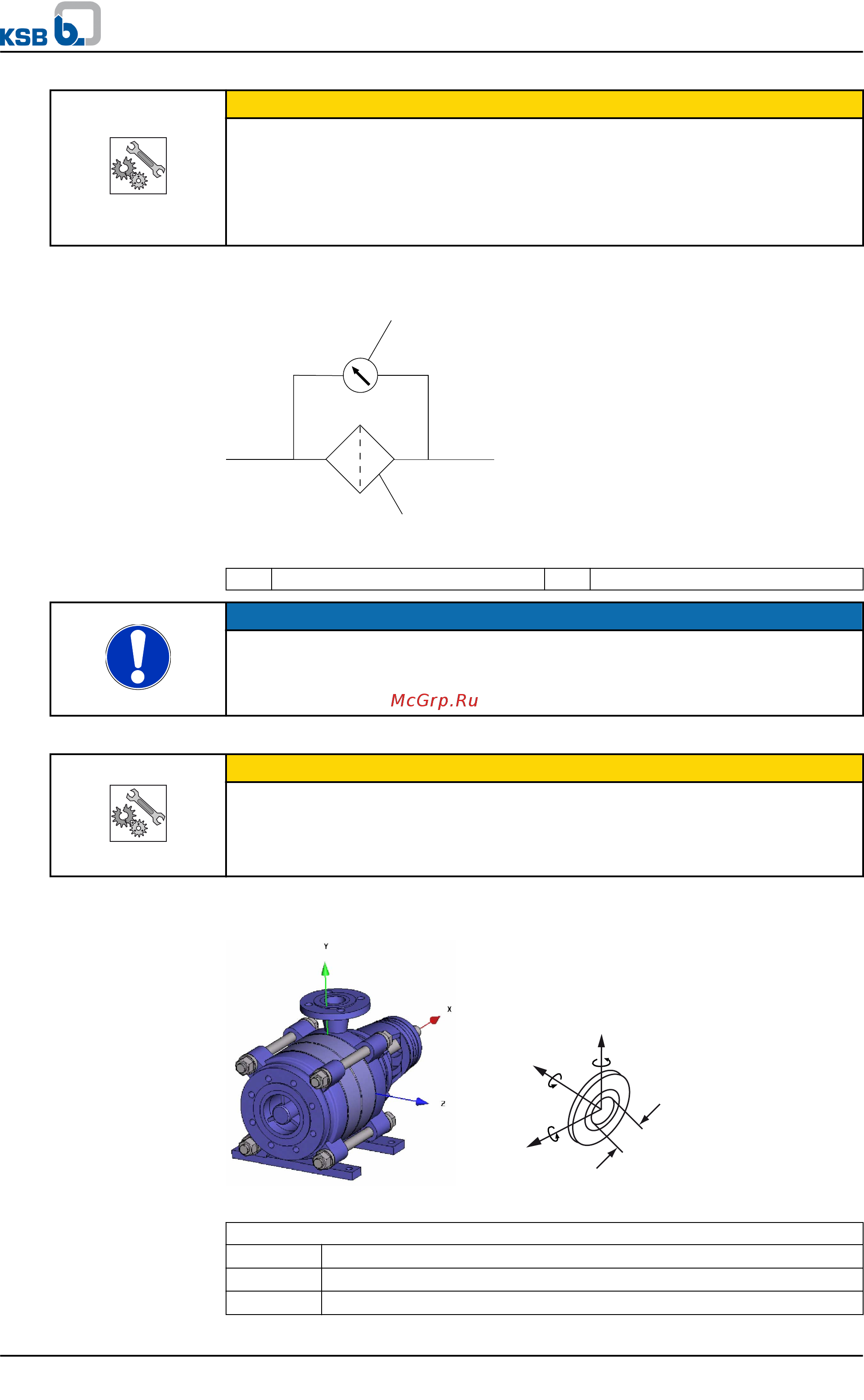

3. При необходимости установить фильтр в трубопровод (см. рисунок: "Фильтр в
трубопроводе").
1
2
Рисунок 8: Фильтр в трубопроводе
1 Дифференциальный манометр 2 Фильтр
УКАЗАНИЕ
Использовать фильтр с проволочной сеткой 0,5 мм х 0,25 мм (размер ячейки х
диаметр проволоки) из коррозионностойких материалов.
Применять фильтр с тройным сечением трубопровода.
Хорошо зарекомендовали себя колпачковые фильтры.
4. Соединить насосный патрубок с трубопроводом.
ВНИМАНИЕ
Агрессивные протравочные и моющие средства
Повреждение насоса!
▷
Вид и продолжительность работы в режиме очистки трубопроводов методом
промывки или протравливания зависят от материалов корпуса и уплотнений.
5.4.2 Допустимые силы и моменты на насосных патрубках
F
x
F
z
F
y
M
y
M
z
M
x
DN
Рисунок 9: Силы и моменты на насосных патрубках
Направление усилий
F
X
горизонтальное, параллельно оси насоса
F
Y
вертикально относительно оси насоса
F
Z
горизонтальное, перпендикулярно оси насоса
5 Установка/монтаж
24 из 100
Multitec / Multitec-RO
