и по отдельности вдвигаться нажимной втулкой сальника 452 в набивочную
камеру.
8.
При набивке с блокировочным кольцом (при работах с вакуумом) блокировочное
кольцо устанавливается вместо предпоследнего набивочного кольца.
Последнее набивочное кольцо расположено в уплотнительной камере со
стороны насоса.
9. Установить нажимную втулку 452 на резьбовые шпильки 902.2 и без усилия
равномерно затянуть шестигранными гайками 920.2.
На этом этапе набивочные кольца не должны запрессовываться.
10. Проверить прямоугольную и центральную посадку нажимной втулки сальника
452 при помощи калибра.
11. Без усилия равномерно затянуть нажимную втулку сальника 452
Рабочее колесо должно легко проворачиваться.
12. Закрепить устройства защиты от прикосновения на отверстиях корпуса
подшипников 350.1.
7.5.4 Монтаж подшипника
УКАЗАНИЕ
В случае наличия цилиндрического кожуха муфты:
- подшипники с консистентной смазкой Соединительный элемент крепится винтом
с шестигранной головкой 901.1 на крышке корпуса подшипников
- подшипники с масляной смазкой: Крышка корпуса подшипников фиксируется
винтами с внутренним шестигранником 914.4. Соединительный элемент крепится
на крышке корпуса подшипников тремя дополнительными винтами с шестигранной
головкой 901.15.
Размеры подшипников качения
0,2 ... 0,8 mm
350.1
901.1
360.1
551.1

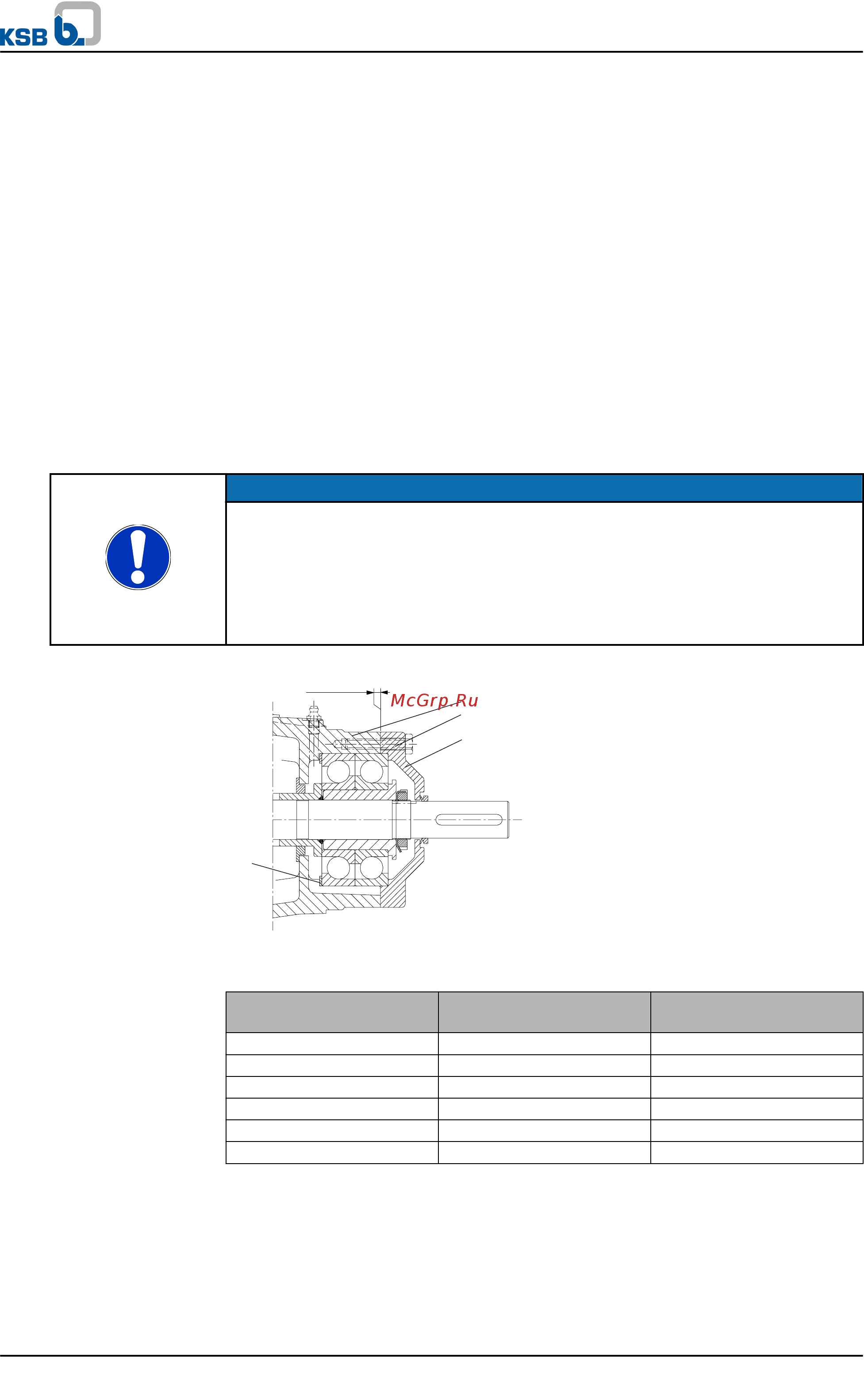

Рисунок 45: подшипники с консистентной смазкой
Таблица 27: Размеры подшипников качения - подшипники с консистентной смазкой
Типоразмер Фиксированный подшипник
320.1
Плавающий подшипник
320.2
32 6309 ZZ C3-HT 6309 ZZ C3-HT
50 2 x 7309 BUA 6309 ZZ C3-HT
65 2 x 7309 BUA 6309 ZZ C3-HT
100 2 x 7312 BUA 6312 C3
125 2 x 7312 BUA 6312 C3
150 2 x 7315 BUA 6312 C3
