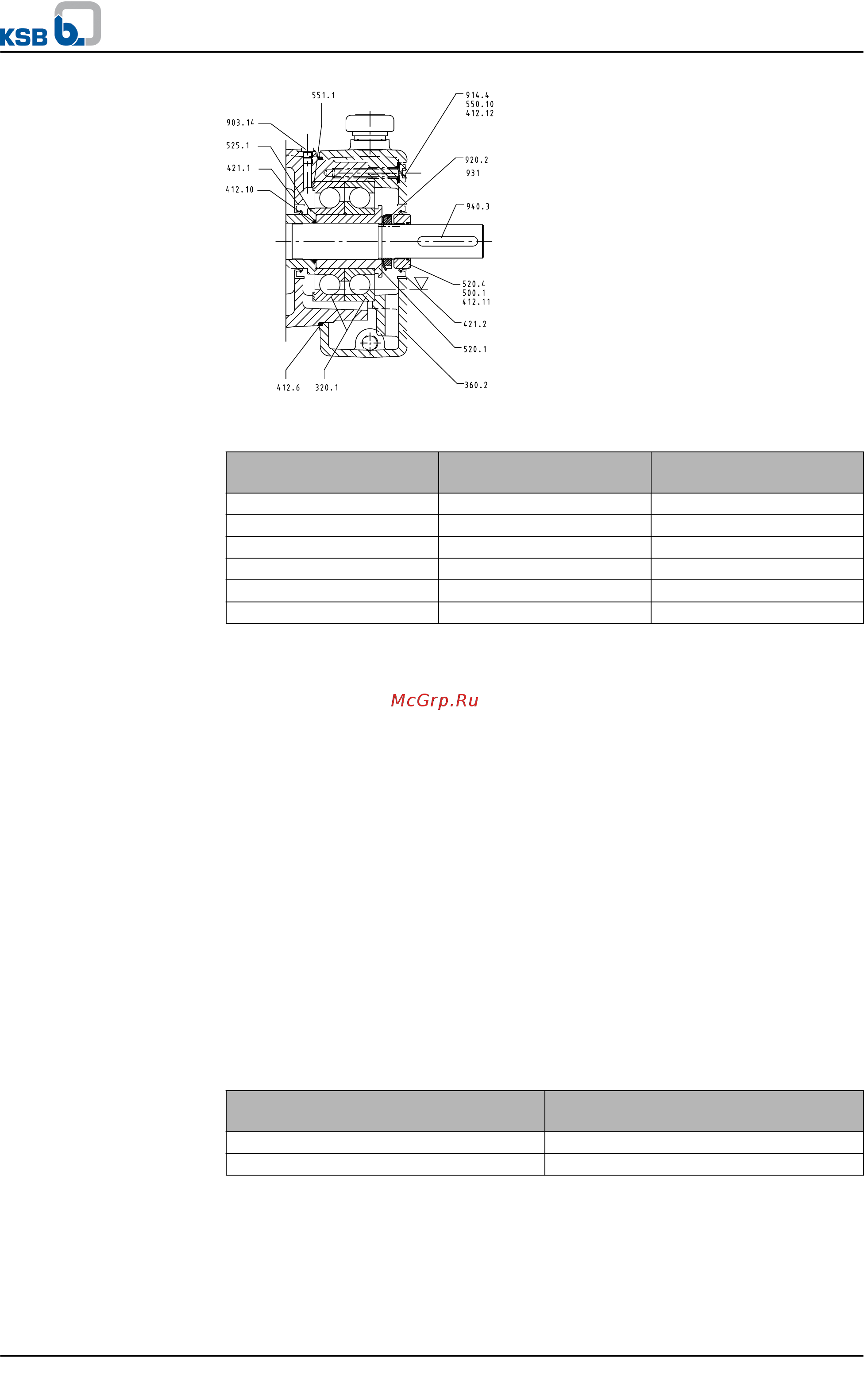

Рисунок 46: подшипники с масляной смазкой
Таблица 28: Размеры подшипников качения - подшипники с масляной смазкой
Типоразмер Фиксированный подшипник
320.1
Плавающий подшипник
320.2
32 6309 C3 6309 C3
50 2 x 7309 BUA 6309 C3
65 2 x 7309 BUA 6309 C3
100 2 x 7312 BUA 6312 C3
125 2 x 7312 BUA 6312 C3
150 2 x 7315 BUA 6312 C3
Также см. для этого
•
Моменты затяжки гаек вала [⇨ 79]
• Общие указания/правила техники безопасности [⇨ 67]
• Монтаж уплотнения вала [⇨ 69]
7.5.4.1 Установка фиксированного подшипника
Фиксированный подшипник расположен со стороны привода.
В устройствах типоразмера 32 установлены радиальные шарикоподшипники.
Остальные типоразмеры оснащены радиально-упорными шарикоподшипниками в X-
образном расположении.
Моноблочные агрегаты E и F, а также V в типоразмерах 32, 50 и 65 не имеют
фиксированных подшипников. (⇨ Глава 7.5.4.2 Страница 76)
Распорные шайбы 551.1 служат для аксиальной центровки ротора.
Регулировка аксиального положения ротора колес не требуется. Правильное
аксиальное положение ротора обеспечивается установкой распорных шайб 551.1 со
стороны подшипника (или радиально-упорного шарикоподшипника) в корпусе
подшипника 350.1. Суммарная толщина распорных шайб составляет 1,6 мм.
Затяжка винтов крышки 901.1 (или 914.4 для подшипников с масляной смазкой)
производится крест-накрест с соблюдением следующих значений момента затяжки:
Таблица 29: Моменты затяжки винтов крышки
Типоразмер Момент затяжки
[Нм]
32/50/65 30
100/125/150 40
✓ Выполнены и соблюдены шаги и указания с (⇨ Глава 7.5.1 Страница 67) по (⇨
Глава 7.5.3 Страница 69) .
1. Для вертикальных моноблочных агрегатов типоразмеров с 100 по 150:
Установить поддон опоры подшипников 342 с болтами 902.1.
2. Смазать подшипники с консистентной смазкой с двух сторон. (Указание не
относится к модели 6309 и подшипникам с масляной смазкой!)
аксиальное положение
ротора
Момент затяжки винтов
крышки
7 Техобслуживание/уход
Multitec / Multitec-RO
75 из 100
