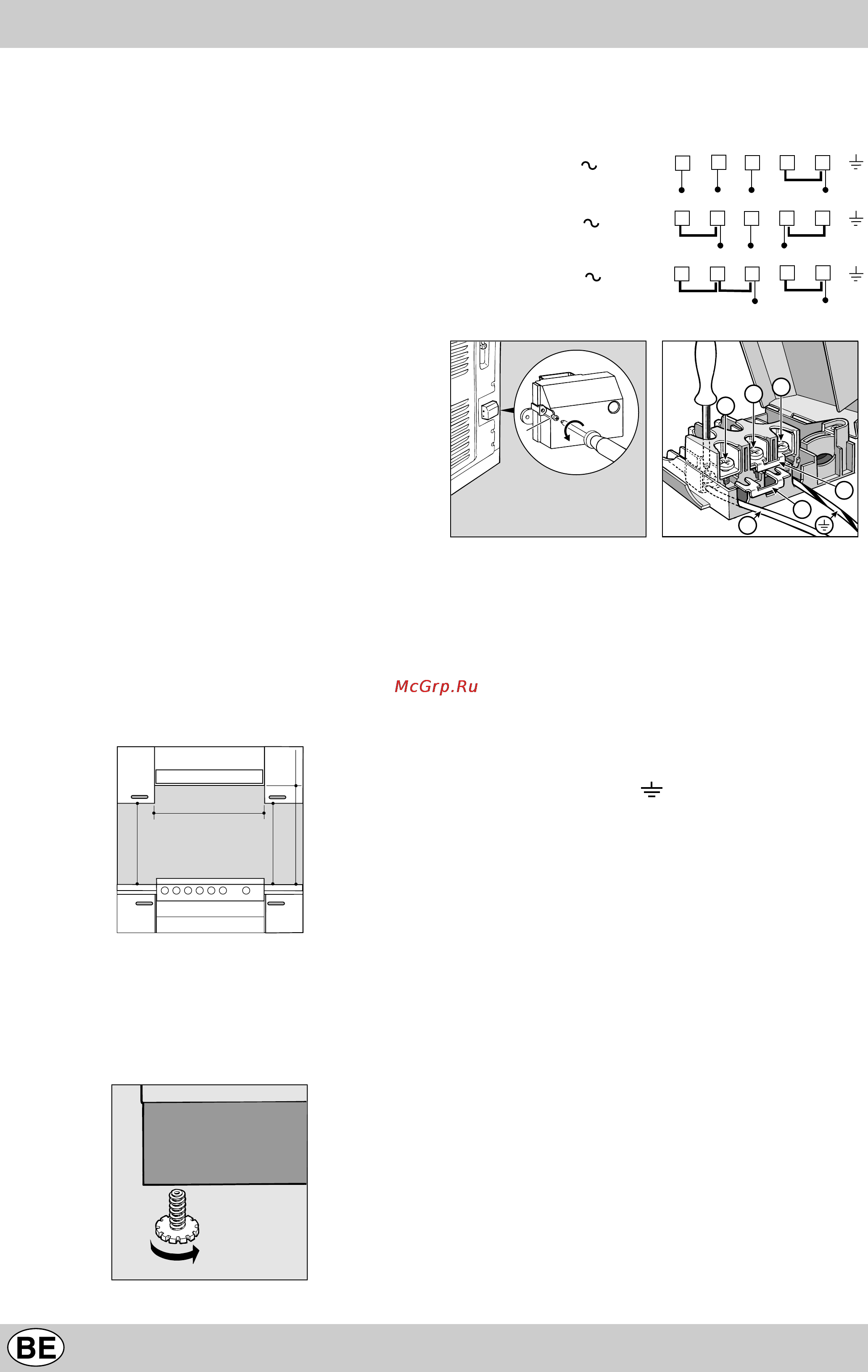

30
Installation
Les instructions suivantes s'adressent à l'installateur qualifié afin
qu'il procède, correctement et suivant les normes en vigueur,
aux opérations d'installation, de réglage et de maintenance
technique.
Important: toute intervention de réglage, de maintenance etc.
doit être effectuée après avoir débranché l'appareil.
Installation de la cuisinière
Possibilité d'installation côte à côte avec des meubles dont la
hauteur ne dépasse pas celle du plan de travail. La paroi en
contact avec la paroi postérieure de la cuisinière doit être réalisée
en matériel non inflammable. Pendant le fonctionnement, la
paroi postérieure de la cuisinière peut atteindre une température
de 50°C supérieure à celle ambiante. Il faut observer les
précautions suivantes pour une installation correcte de la
cuisinière:
a) Installez cet appareil dans une cuisine, une salle à manger ou
un studio, jamais dans une salle de bains.
b) Les meubles entourant l'appareil dont le plan de travail dépasse
en hauteur le plan de la cuisinière doivent être placés à au
moins 200 mm de distance de cette dernière. Ne placez pas
de rideaux juste derrière la cuisinière ou sur les côtés, à moins
de 200 mm.
c) Pour l'installation de hottes, suivez les instructions contenues
dans leur mode d'installation.
d) Si la cuisinière est installée sous un élément suspendu, il faut
que ce dernier soit placé à au moins 420 mm (millimètres) de
distance du plan. Les meubles de cuisine inflammables
installés juste au-dessus du plan de cuisson doivent être
positionnés à au moins 700 mm de distance de ce dernier.
e) La paroi en contact avec la paroi postérieure de la cuisinière
doit être réalisée en matériel non inflammable.
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.
Nivellement
Des pieds de réglage sont fournis de manière à pouvoir niveler
la cuisinière. Si nécessaire, ces petits pieds peuvent être vissés
dans les logements adaptés prévus sur les angles à la base de
la cuisinière.
Raccordement électrique
Le cordon doit être dimensionné en fonction du type de
raccordement électrique utilisé (voir schéma de connexion sous
indiqué).
1 2
3
4
5
12345
1
2
3
4
5
R
S
T
N
R
S
N
R
N
400 3N
H05RR-F 5x2.5 CEI-UNEL 35363
400V 2N
H05RR-F 4x2.5 CEI-UNEL 35363
230V 1N
H07RN-F 3x4 CEI-UNEL 35364
Montage cordon d'alimentation
V
1
2
3
N
A
B
Fig. A Fig. B
Ouverture du bornier:
• Dévisser la vis “V” (Fig. A).
• tirer et ouvrir le couvercle du bornier.
Pour l'installation du cordon procédez comme suit:
• positionnez les barrettes de pontage A - B en fonction du
type de raccordement que l'on veut obtenir en se servant du
schéma illustré figure B.
Note: les barrettes sont prévues en usine pour raccordement à
230V monophasé (contacts 1-2-3 raccordés entre eux). Le pont
4-5 est situé dans la partie inférieure du bornier.
• introduire les câbles (N e ) comme illustré par la figure et
serrer les vis correspondantes.
• fixer les câbles restants sur les bornes 1-2-3.
• fixer le câble dans le serre-câble correspondant et fermer le
couvercle en le fixant à l'aide de la vis “V”.
Raccordement du câble d'alimentation à la ligne
Monter sur le câble une fiche normalisée pour la charge indiquée
sur la plaquette des caractéristiques, en cas de raccordement
direct à la ligne il faut interposer entre l'appareil et la ligne un
interrupteur omnipolaire avec une distance d'ouverture entre
les contacts d'au moins 3 mm. dimensionné à la charge et con-
forme aux normes (le fil de terre, jaune-vert, ne doit pas être
interrompu par l'interrupteur). Le câble d'alimentation doit être
positionné de manière à n'atteindre en aucun point une
température dépassant de 50°C la température ambiante.
Avant de procéder au raccordement, vérifiez si:
• la valve réductrice et l'installation domestique peuvent
supporter la charge de l'appareil (voir plaquette des
caractéristiques);
• l’installation d'alimentation dispose d'une mise à la terre effi-
cace conformément aux normes et aux dispositions prévues
par la loi;
• la prise ou l'interrupteur omnipolaire sont facilement
accessibles après installation de l'appareil.
