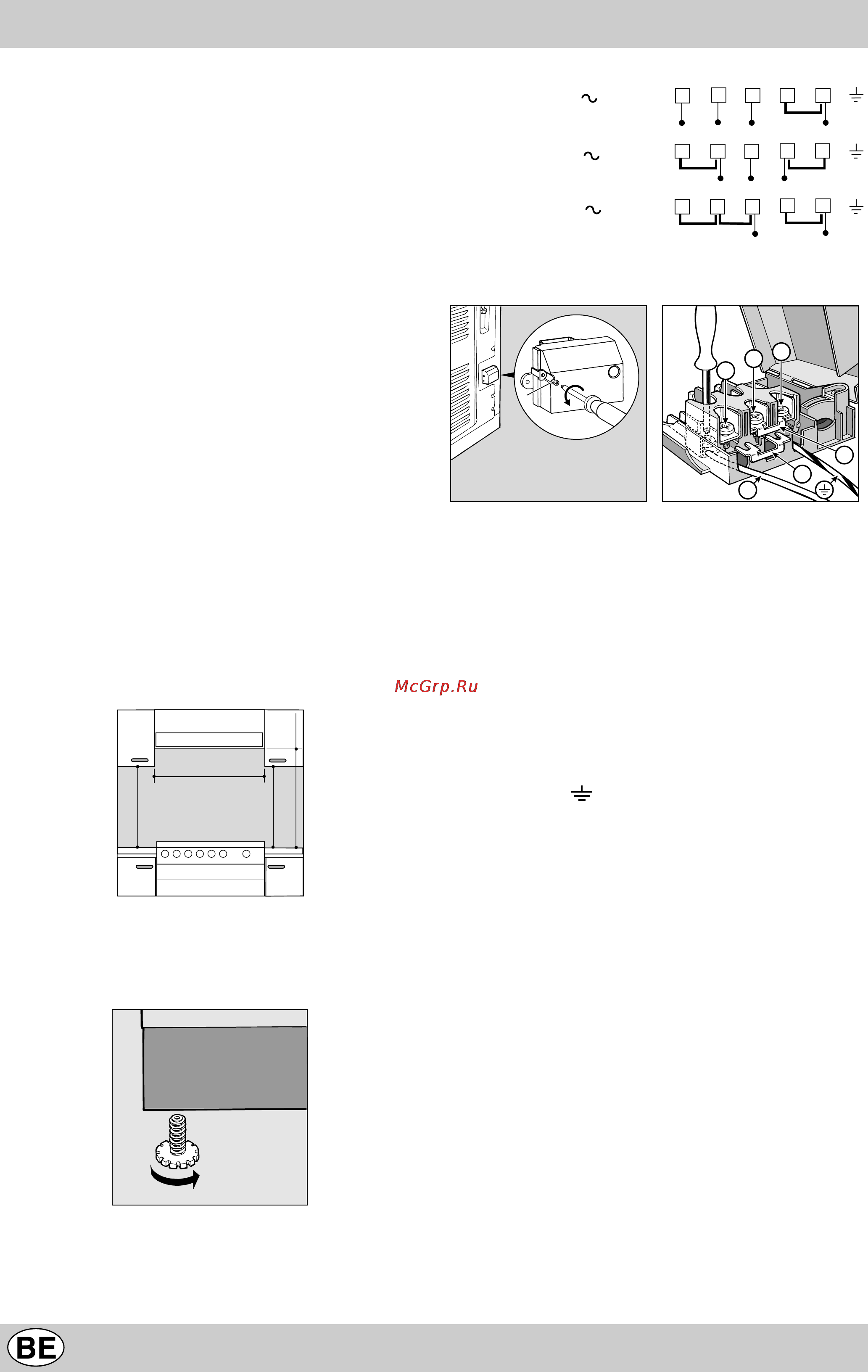

46
Installierung
Die nachstehend aufgeführten Anweisungen sind an den Fach-
Installateur gerichtet und gelten als Leitlinien zur korrekten
technischen Installation, Einstellung und techn. Wartung gemäß
den einschlägigen Bestimmungen.
Wichtig: Jede beliebige Einstellung, Wartung usw. muß bei
stromlosem Gerät durchgeführt werden.
Installation des Herdes
Das Gerät kann neben Unterschränke installiert werden, deren
Höhe die des Kochfeldes nicht überragt. Bei in Betrieb
befindlichem Herd kann seine Rückwand eine die
Raumtemperatur um 50°C übersteigende Temperatur erreichen.
Um eine korrekte Installation des Herdes zu gewährleisten, sind
folgende Vorsichtsmaßregeln zu beachten:
a) Das Gerät kann in der Küche, im Eßzimmer oder in einer
Einzimmerwohnung, jedoch nicht im Bad, installiert werden
b) Die an das Gerät angrenzenden Schränke sind mindestens
200 mm von der Arbeitsfläche des Herdes entfernt
aufzustellen, wenn die Herdarbeitsfläche die der Schränke
überragen sollte. Hinter dem Herd, oder unter 200 mm
seitlich vom Herd dürfen keine Gardinen aufgehängt werden.
c) Eventuelle Dunstabzugshauben sind gemäß den in den
Bedienungsanleitungen der Dunstabzugshaube
aufgeführten Anweisungen zu installieren.
d) Sollte der Herd unter einem Hängeschrank installiert werden,
muß bei Anbringen ein Abstand von mindestens 420 mm
(Millimeter) von der Kochfläche eingehalten werden. Der
Mindestabstand, in dem aus entzündbarem Material
bestehende Küchenmöbel direkt über dem Herd aufgehängt
werden können, beträgt 700 mm.
e) Die mit der Rückwand des Herdes in Berührung stehende
Wand muß aus nicht entzündbarem Material beschaffen sein.
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.
Nivellieren
Zur Nivellierung verwenden Sie bitte die im Beipack mitgelieferten
Regulierfüßchen, die bei Bedarf in die in ihre in den Ecken des
Gerätebodens befindlichen Sitze einzuschrauben sind.
Stromanschluß
Das Zufuhrkabel ist gemäß der Art des Stromanschlusses zu
bemessen.(Siehe nachstehendes Anschlußschema)
1 2
3
4
5
12345
1
2
3
4
5
R
S
T
N
R
S
N
R
N
400 3N
H05RR-F 5x2.5 CEI-UNEL 35363
400V 2N
H05RR-F 4x2.5 CEI-UNEL 35363
230V 1N
H07RN-F 3x4 CEI-UNEL 35364
Montage des Netzkabels
V
1
2
3
N
A
B
Abb. A Abb. B
Öffnen des Klemmenbrettes:
• Die Schraube “V” lösen (Abb. A)
• Den Deckel des Klemmenbrettes aufklappen
Zum Einsatz des Kabels ist wie folgt vorzugehen:
• Die Überbrückungklemmen A - B entsprechend der
gewünschten Verbindung anbringen (siehe Anschlußplan in
der Abbildung B).
Zur Beachtung: Die Überbrückungsklemmen sind werkseitig
für einen 230V-Einphasen-Anschluß ausgelegt (Kontakte 1-2-3
sind miteinander verbunden). Die Überbrückungsklemme 4-5
befindet sich auf der unteren Seite des Klemmenbrettes.
• Kabel (N und ) gemäß Abbildung einstecken und die
entsprechenden Schrauben anziehen.
• Die übrigen Drähte an den Klemmen 1-2-3 befestigen.
• Das Kabel in der entsprechenden Kabelklemme befestigen,
den Deckel schließen und mit der Schraube “V” befestigen
(Abb. A).
Anschluß des Versorgungskabels an das Stromnetz
Versehen Sie das Kabel mit einem Normstecker für die auf dem
Typenschild angegebene Belastung; wird das Gerät direkt an
das Stromnetz angeschlossen, ist ein allpoliger Schalter mit einer
Mindestöffnung von 3 mm, der der Strombelastung und den
geltenden Richtlinien entspricht, zwischenzuschalten (der
Erdleiter darf nicht durch den Schalter unterbrochen werden).
Das Versorgungskabel muß so verlaufen, daß es an keiner Stelle
eine Temperatur erreicht, die 50°C über der Raumtemperatur
liegt. Bevor der Anschluß vorgenommen wird, vergewissern Sie
sich, daß:
• das Druckminderventil und die Hausanlage die Belastung
durch das Gerät aufnehmen können (siehe Typenschild);
• die Versorgungsanlage mit einer den gesetzlichen
Bestimmungen und Vorschriften entsprechenden Erdung
versehen ist;
• die Steckdose oder der allpolige Schalter bei installiertem
Herd leicht zugänglich ist.
