10
Русский (RU)
• Для герметизации соединений трубопроводов
используйте уплотнительную ленту
• Подсоедините трубопроводы к входному
и выходному патрубкам насоса Недопустимо
использование насоса в качестве опоры для
трубопровода
Используйте разводной ключ или аналогичные
инструменты
• Если насос устанавливается над уровнем
жидкости, во всасывающем трубопроводе
необходим приёмный клапан (для
перекачивания из скважин, баков или
резервуаров) Рекомендуется приёмный клапан
с сетчатым фильтром
• Если насос используется для перекачивания
дождевой воды или воды из скважины, колодца,
рекомендуется установить фильтр на входе
в насос для защиты от песка, гравия или др
взвесей
• Чтобы предотвратить образование воздушных
карманов, всасывающий трубопровод должен
иметь постепенный 5° уклон вверх по
направлению к насосу
TM064532

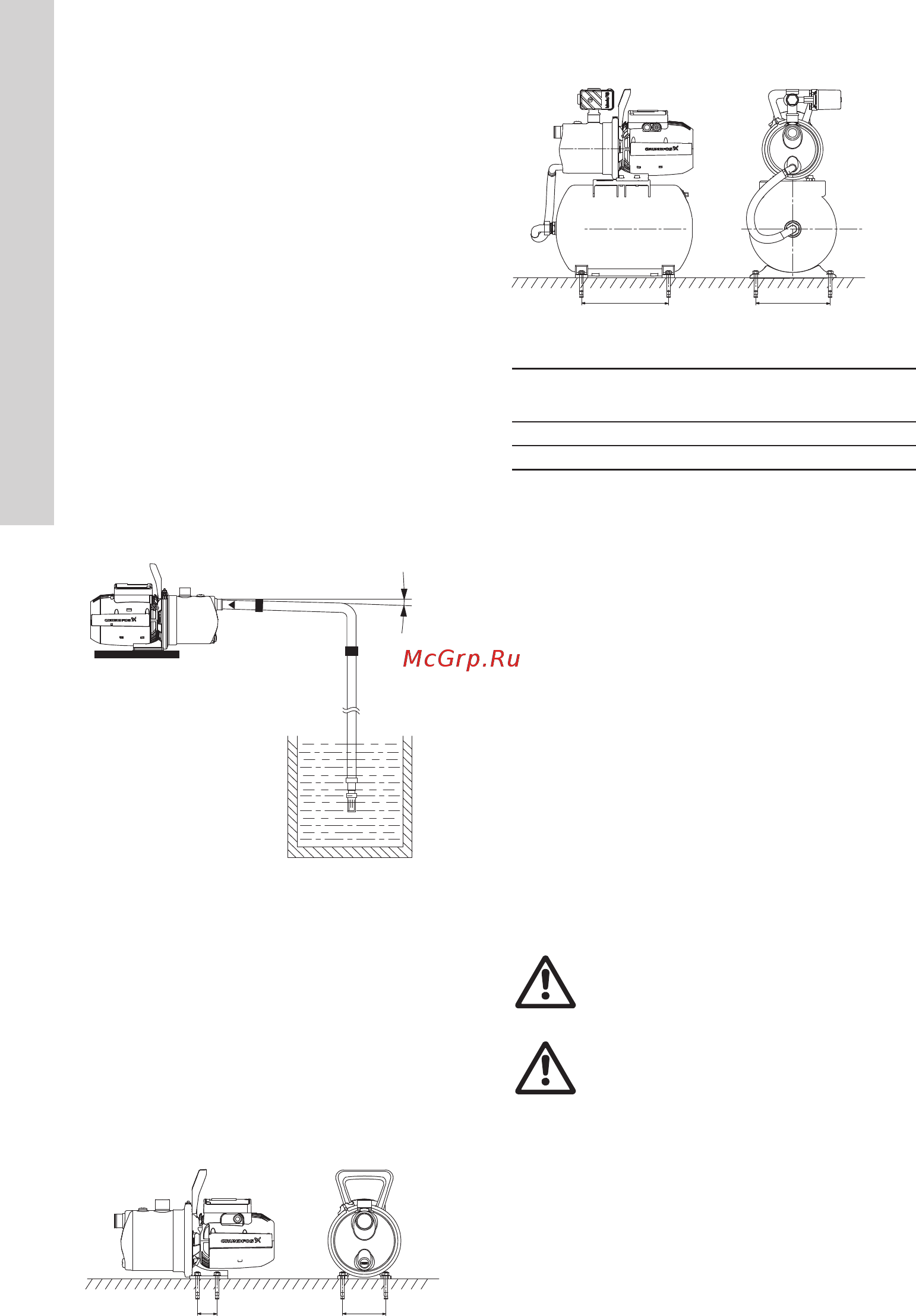

Рис. 6 Всасывающий трубопровод с уклоном
вверх по направлению к насосу
8.1 Установка насоса на месте
эксплуатации
• Установите изделие в горизонтальное
положение под углом не больше ± 5° Плита-
основание должна быть установлена лицевой
стороной вниз
• Изделие должно быть закреплено на прочном
горизонтальном фундаменте с помощью
винтов, вставленных в отверстия в плите-
основании
F G
TM072334
Рис. 7 Фундамент насоса JP
F G
TM072477
Рис. 8 Фундамент установки JP PT-H
Насос JP
[мм]
Установка JP PT-H
[мм]
F 47 265
G 110 230
Соблюдайте следующие правила:
• Установите изделие в хорошо проветриваемом
помещении для обеспечения охлаждения его
компонентов
• Устанавливайте изделие так, чтобы легко
можно было выполнить его осмотр,
техническое и сервисное обслуживание
• Рекомендуется устанавливать изделие
максимально близко к месту нахождения
перекачиваемой жидкости
• Рекомендуется устанавливать оборудование
вблизи дренажной трубы или в поддоне,
соединённом с дренажным трубопроводом,
для отвода возможного конденсата с холодных
поверхностей
8.2 Всасывающий и напорный
трубопроводы
При подключении всасывающего и напорного
трубопроводов необходимо соблюдать
следующие общие меры предосторожности
Недопустимо использование насоса
в качестве опоры для трубопровода.
Для крепления трубопровода возле
насоса следует использовать
кронштейны или другие опоры.
Внутренний диаметр труб ни в коем
случае не должен быть меньше
диаметра подключения насоса.
• Трубопроводы должны быть установлены так,
чтобы исключить образование воздушных
пробок, особенно на стороне всасывания насоса
• Используйте эксцентрические переходники
с конической стенкой, направленной вниз
• Прокладывать трубопровод нужно, по
возможности, по прямой, избегая ненужных
изгибов с коленами Чтобы уменьшить потери
на трение, мы рекомендуем отводы 90° со
стандартным радиусом скругления
