74
Приложения
Приложение 2. / 2-қосымша. / 2-тиркеме. / Հավելված 2։

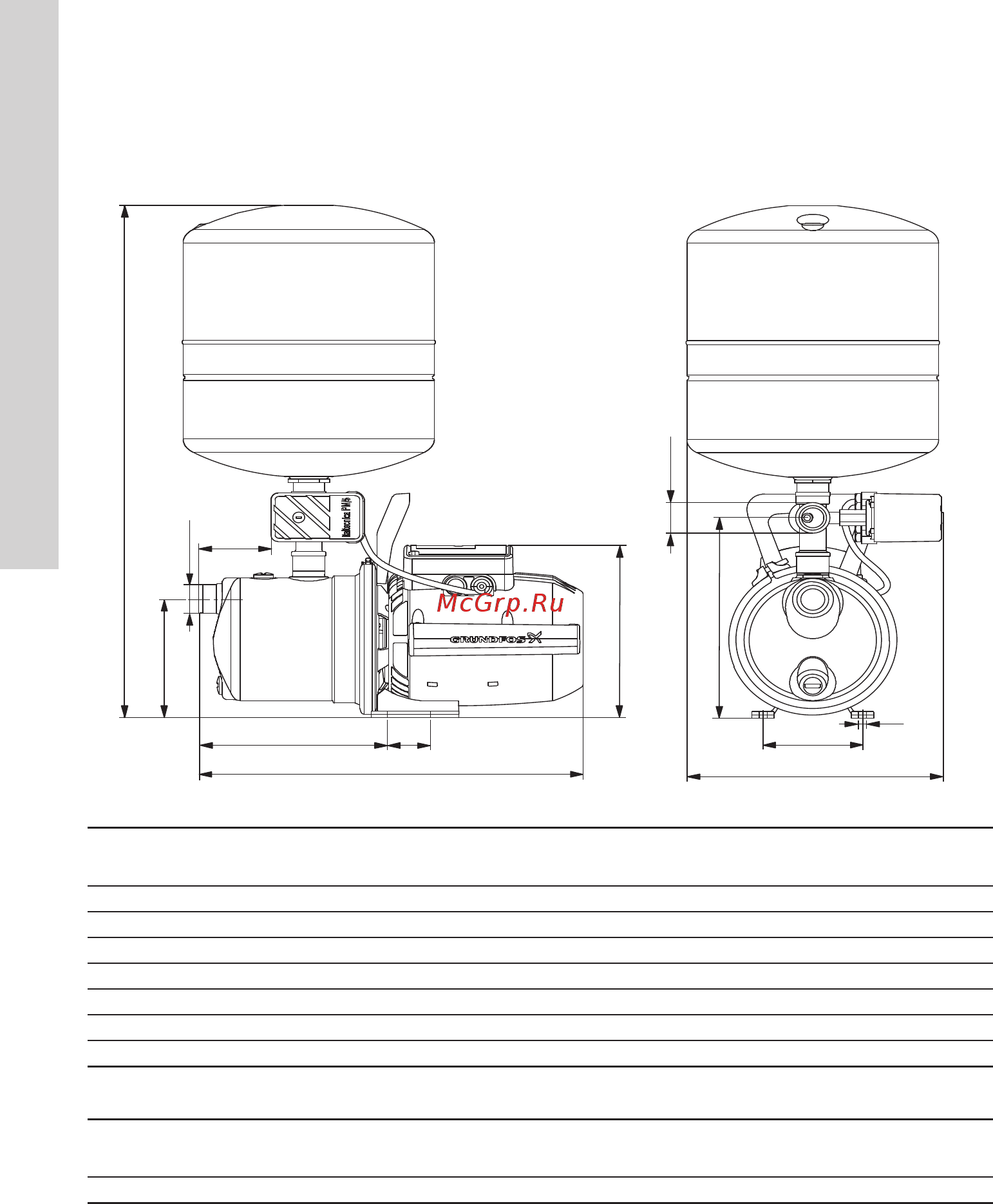

Габаритные и присоединительные размеры установок JP PT
Размеры JP PT-V
TM072344
H
A
G
I
C
H1
DNA
DNM
H2
H3
L
E
F
Поз.
JP 3-42 PT-V
[мм]
JP 4-47 PT-V
[мм]
JP 4-54 PT-V
[мм]
JP 5-48 PT-V
[мм]
A 284 284 284 284
C 85 85 84 84
H 635 635 634 634
H1 147 147 147 147
H2 248 248 248 248
H3 203 203 213 213
L 423 423 442 442
Масса
JP 3-42 PT-V
[кг]
JP 4-47 PT-V
[кг]
JP 4-54 PT-V
[кг]
JP 5-48 PT-V
[кг]
15,3 15,8 17,6 19,3
