Grundfos JP 5-48 PT-H (99463877) [8/81] Область применения
![Grundfos JP 5-48 PT-H (99463877) [8/81] Область применения](/views2/1629916/page8/bg8.png)
8
Русский (RU)
Поз. Описание
1 Тип
2 Мин расход и макс расход
3 Мин напор и макс напор
4 Макс давление
5 Напряжение питания и частота
6 Ток при полной нагрузке
7 Знаки обращения на рынке
8 Потребляемая мощность
9 Номинальная мощность
10 Страна происхождения
11 Данные конденсатора
12 Частота вращения
13 Cерийный номер
14 Класс изоляции
15 Степень защиты
16 Дата производства [год и неделя]
17 Номер изделия
18 Макс температура окружающей среды
19 Макс температура жидкости
3
3
5
4
6
2
2
TM072656

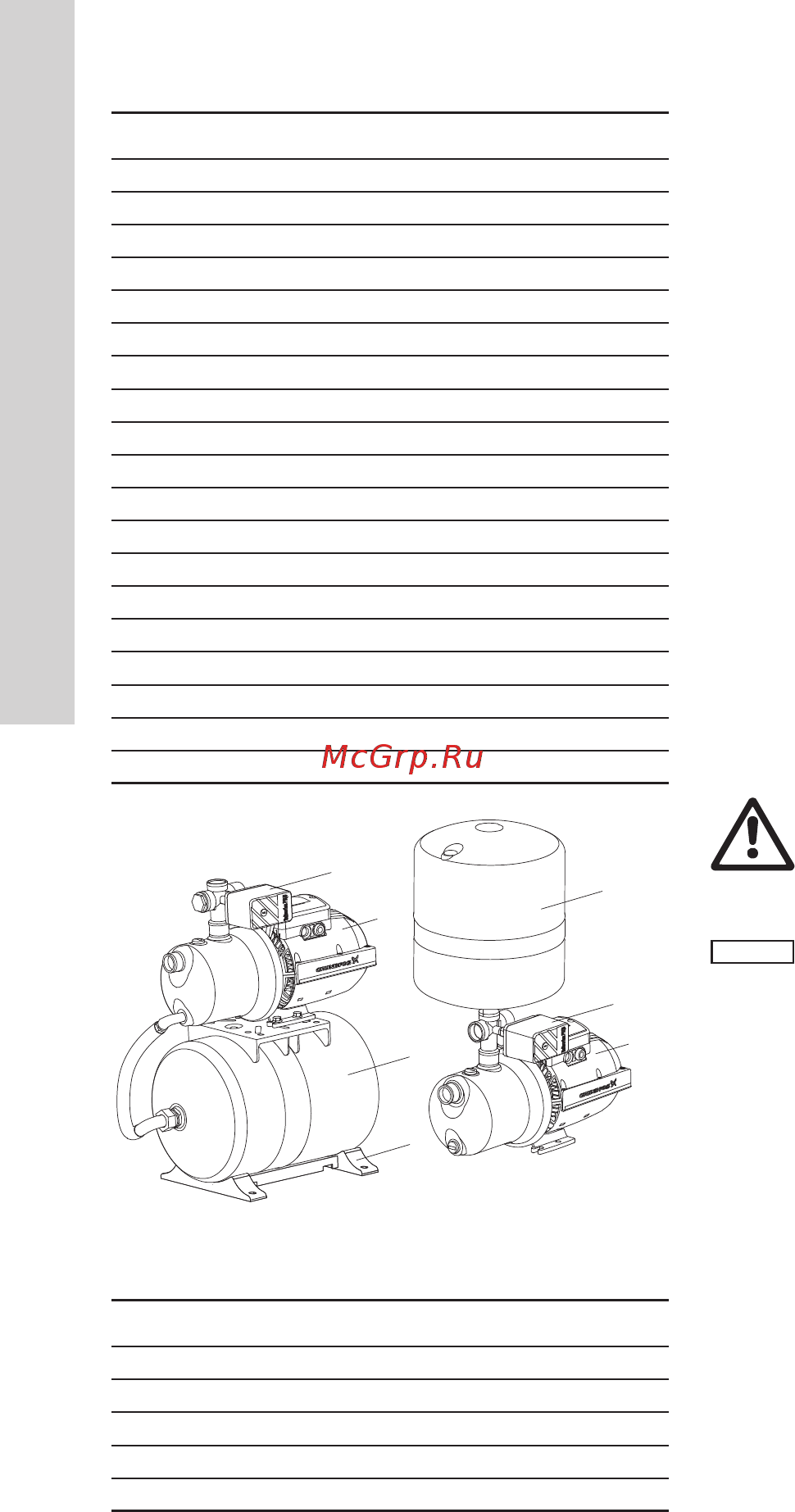

Рис. 4 JP PT-H (слева), JP PT-V (справа)
Поз. Описание
2 Насос JP
3 Реле давления
4 Горизонтальный напорный бак
5 Вертикальный напорный бак
6 Плита-основание
В комплекте поставки оборудования отсутствуют
приспособления и инструменты для
осуществления регулировок, технического
обслуживания и применения по назначению
Используйте стандартные инструменты с учетом
требований техники безопасности изготовителя
5. Упаковка и перемещение
5.1 Упаковка
При получении оборудования проверьте
упаковку и само оборудование на наличие
повреждений, которые могли быть получены при
транспортировке Перед тем как утилизировать
упаковку, тщательно проверьте, не остались ли
в ней документы и мелкие детали Если
полученное оборудование не соответствует
вашему заказу, обратитесь к поставщику
оборудования
Если оборудование повреждено при
транспортировке, немедленно свяжитесь
с транспортной компанией и сообщите
поставщику оборудования
Поставщик сохраняет за собой право тщательно
осмотреть возможное повреждение
Информацию об утилизации упаковки см в разделе
19.Информацияпоутилизацииупаковки
5.2 Перемещение
Предупреждение
Следует соблюдать ограничения
местных норм и правил в отношении
подъёмных и погрузочно-
разгрузочных работ,
осуществляемых вручную.
Внимание
Запрещается поднимать
оборудование за питающий кабель.
6. Область применения
Насосы JP, входящие в состав установки JP PT,
относятся к центробежным насосам и
предназначены для перекачивания чистых,
маловязких и взрывобезопасных жидкостей,
не содержащих твёрдых включений или волокон,
которые могут оказывать механическое или
химическое воздействие на насос
Установки JP PT можно применять для широкого
ряда задач водоснабжения частного применения
Область применения установок JP PT:
• Водоснабжение в частных домах:
- подача воды из колодцев (глубина
всасывания до 8 м),
- повышение давления в существующих
системах водоснабжения;
• Садоводство;
• Перекачивание воды;
• Сельское хозяйство
При наличии в воде песка, гравия или иных
примесей, существует угроза засорения
и повреждения насоса
