9
Русский (RU)
Для защиты насоса следует установить фильтр
на стороне всасывания
Внимание
Запрещается эксплуатация
установки JP PT при отрицательных
температурах окружающей среды.
Внимание
Насос нельзя использовать для
перекачивания
легковоспламеняющихся рабочих
жидкостей, например, дизельного
топлива, бензина и пр.
7. Принцип действия
Принцип работы установок JP РТ основан на
инициации движения жидкости, всасывании её
и создании необходимого напора за счёт
центробежной силы, возникающей при
воздействии лопастей рабочего колеса насоса
на жидкость путём передачи механической
энергии от вала электродвигателя через муфту
к валу насоса
При включении насоса, полностью заполненного
жидкостью из всасывающего трубопровода,
жидкость, которая находится в рабочем колесе,
под действием центробежной силы
отбрасывается от центра колеса к периферии,
что приводит к созданию в центральной части
рабочего колеса разряжения, а на периферии
повышенного давления, в результате чего
жидкость из насоса начнёт поступать в напорный
трубопровод
Работа установок с эжектором основана на
создании области низкого давления в камере
разряжения за счёт протока жидкости с высокой
скоростью Встроенный эжектор увеличивает
разряжение во всасывающем патрубке и подаёт
жидкость в центр рабочего колеса
центробежного насоса, часть жидкости под
давлением, созданным рабочим колесом
возвращается в эжектор для обеспечения
работы эжектора
Установка включается и выключается с помощью
реле давления При первичном включении вода
сначала набирается в бак, затем подача воды
осуществляется из мембранного напорного бака
(см рис5)
3 бара
2 бара
3,5 бара

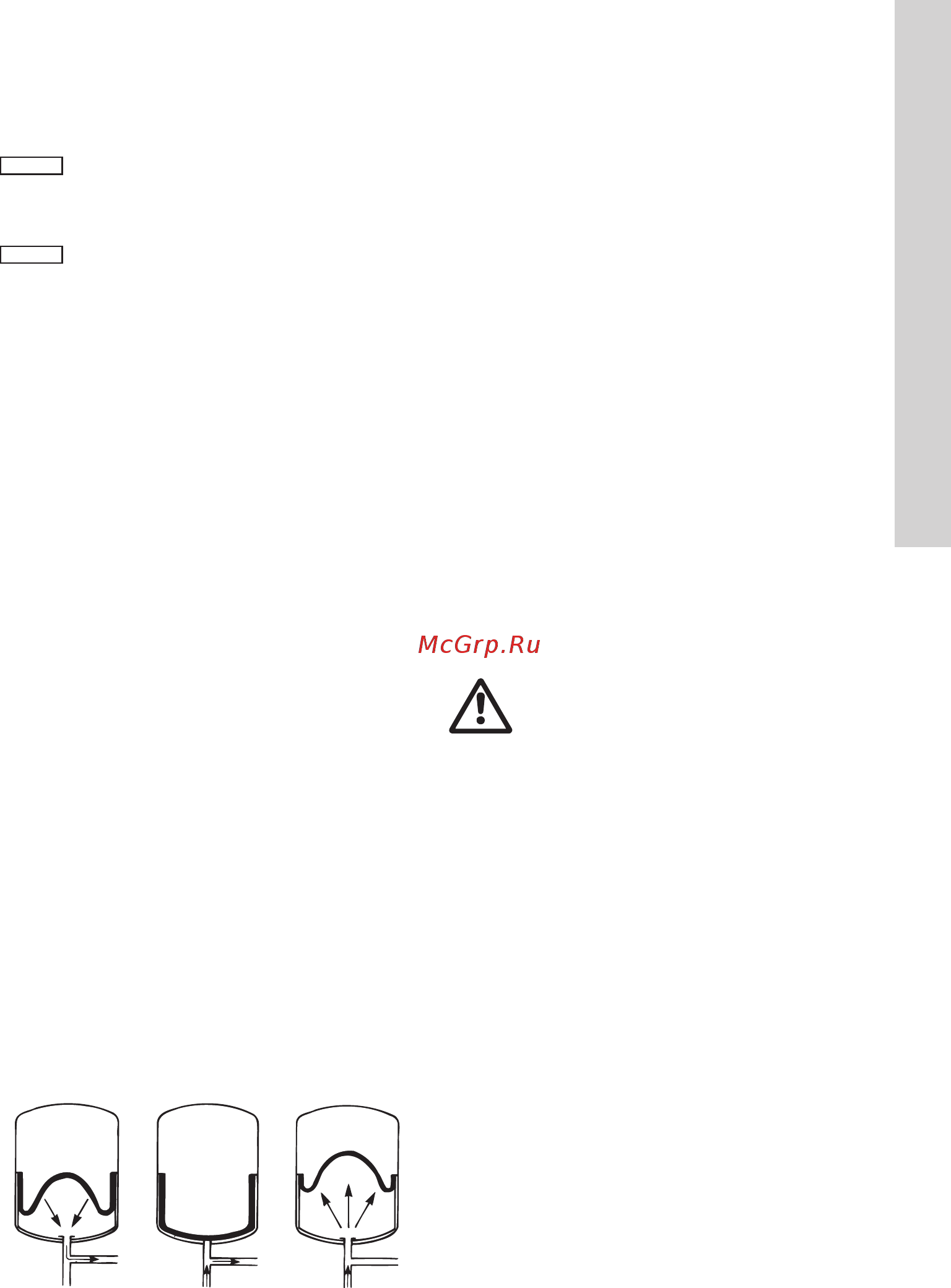

Рис. 5 Мембранный напорный бак
Насос начнет работать при соблюдении двух
условий: после включения его в электророзетку
и при падении давления на входе в насос до
заранее установленного значения давления
включения При уменьшении потребного
расхода, давление на выходе из установки
повышается, и, при достижении заданного
значения давления выключения, реле давления
отключает насос (более подробные действия
перед включением и после выключения указаны
далее по тексту в разделах 8.Монтаж
механическойчасти и 9.Подключение
электрооборудования)
Электродвигатель охлаждается воздухом
и оснащён смазанными на весь срок службы
шариковыми подшипниками, что гарантирует
бесшумную работу и минимальное
техобслуживание
Однофазные двигатели имеют встроенный
термовыключатель и не требуют дополнительной
защиты
8. Монтаж механической части
Дополнительная информация по монтажу
оборудования приведена в Кратком руководстве
(Quick Guide)
Предупреждение
Система, в которую
устанавливается данный продукт,
должна быть рассчитана на
максимальное давление насоса.
Монтаж:
• Насос можно устанавливать как внутри
помещения, так и снаружи Используйте
подходящее покрытие для защиты изделия от
прямых солнечных лучей, дождя или снега
• Насос необходимо закрепить на жестком
основании, хорошо поглощающем вибрации,
возникающие при эксплуатации насоса
• Обеспечить такое соединение труб, при
котором они не вызывают внутренних
напряжений в насосе – это предотвратит
деформации или поломки
• Оптимальным является такой монтаж насоса,
при котором он максимально близко
установлен к источнику перекачиваемой
жидкости Установка JP PT должна
устанавливаться в горизонтальном положении
Внутренние диаметры трубопроводов не
должен быть меньше диаметра патрубка
насоса Для всасывающих магистралей
протяжённостью свыше 10 метров или при
высоте всасывания больше 4 метров, диаметр
всасывающего трубопровода должен быть
больше 1ʺ В качестве гибких всасывающих
магистралей следует применять армированные
шланги Чтобы избежать попадания в насос
твёрдых частиц, во всасывающей магистрали
можно установить фильтр
