12
Русский (RU)
Поз. Описание
6
Сетчатый фильтр Приёмный клапан не
обязателен Он рекомендован для
установки насосов JP с регулятором
давления PM
7 Угол 5°
8.3.2 Забор воды из скважины
Данный пример монтажа относится к насосам JP
c регулятором давления PM, но он также
применим ко всем исполнениям JP
6
1
7
2
4
3
3
5
TM072434

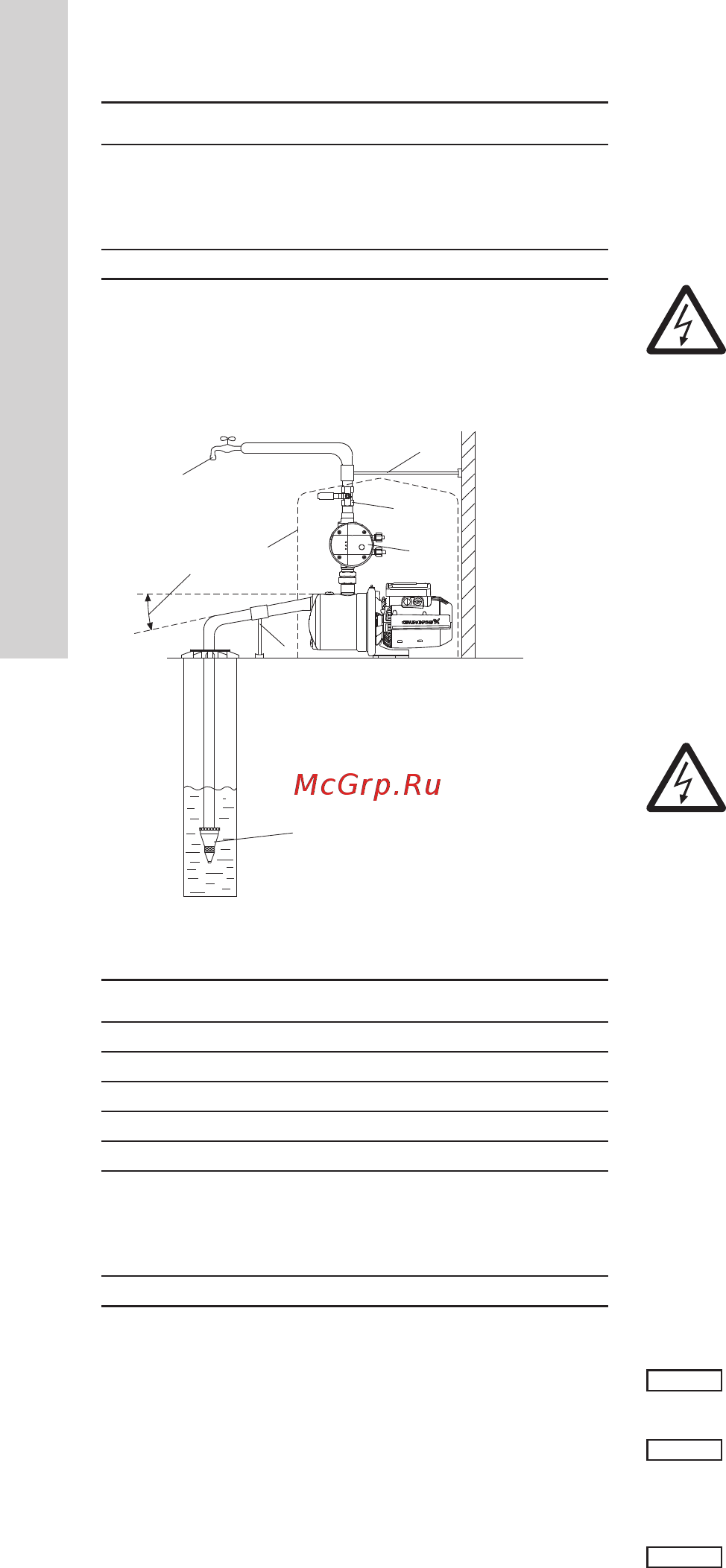

Рис. 13 Забор воды из скважины
Поз. Описание
1 Наивысшая точка водоразбора
2 Запорная арматура
3 Опоры для труб
4 Регулятор давления Pressure Manager
5 Угол 5°
6
Приёмный клапан с сетчатым фильтром
Приёмный клапан не обязателен Он
рекомендован для установки насосов JP
с регулятором давления PM
7 Крышка насоса
8.4 Максимальное давление в системе
Убедитесь в том, что система, в которой
устанавливается насос, рассчитана на
максимальное давление насоса
Максимальное давление на входе зависит от
напора в фактической рабочей точке Сумма
давления на входе и напора не должна
превышать максимального давления системы
Для защиты насоса рекомендуется установить
предохранительный клапан, чтобы давление на
выходе не превышало максимального давления
системы
9. Подключение
электрооборудования
Дополнительная информация по подключению
электрооборудования приведена в Кратком
руководстве (Quick Guide)
Предупреждение
Подключение электрооборудования
должно выполняться
в соответствии с местными
нормами и правилами.
Рабочее напряжение и частота указаны на
фирменной табличке (см раздел 4.Общие
сведенияобизделии) Убедитесь, что
характеристики электродвигателя соответствуют
параметрам используемого на месте монтажа
источника электропитания
Предупреждение
Перед началом любых работ
с насосной установкой JP PT
убедитесь, что электропитание
отключено и не может произойти
его случайное включение.
При отключении всех полюсов
воздушный зазор между контактами
выключателя должен быть не менее
3 мм (для каждого полюса).
В качестве меры предосторожности
насос должен быть подключен
к заземленной розетке.
Стационарную установку
рекомендуется оснастить защитой
от тока утечки на землю (УЗО)
с током отключения менее 30 мА.
Установки JP PT оснащаются однофазными
электродвигателями со встроенной защитой от
перегрева и не требуют установки
дополнительной внешней защиты
Электродвигатель автоматически включается
снова после охлаждения до нормальной
температуры
10. Ввод в эксплуатацию
Все изделия проходят приемо-сдаточные
испытания на заводе-изготовителе
Дополнительные испытания на месте монтажа
не требуются
Внимание
Не следует включать насос до его
заполнения рабочей жидкостью.
Внимание
Рекомендуется установить
обратный клапан на всасывающем
патрубке насоса.
Внимание
Перед вводом в эксплуатацию
систему следует промыть чистой
водой и опорожнить, чтобы удалить
возможные загрязнения из
установки.
