14
Русский (RU)
11. Эксплуатация
Условия эксплуатации приведены в разделе
15.Техническиеданные
Дополнительные указания по эксплуатации
изделия приведены в Кратком руководстве (Quick
Guide)
Внимание
Запрещается накрывать
электродвигатель установки JP PT
во избежание блокировки притока
воздуха к вентилятору системы
охлаждения.
11.1 Расчет давления включения
и выключения
При расчете давления включения следует
учитывать данные факторы:
• необходимое минимальное давление
в верхней точке водоразбора;
• высота от насоса до верхней точки
водоразбора;
• потери давления в трубопроводе
Рекомендуемое давление выключения должно
превышать рассчитанное значение давления
включения на + 0,81,5 бар
Давление выключения не должно
превышать максимального давления
на выходе из насоса.
11.2 Корректировка предварительного
давления
После того, как будет определено давление
включения насоса, можно рассчитать
предварительное давление в мембранном
гидробаке Необходимо установить значение
предварительного давления на 90 % от давления
включения насоса
Внимание
При корректировке/считывании
предварительного давления
необходимо убедиться, что
отсутствует давление воды от
трубопровода на мембранный
гидробак.
При изменении настроек реле
давления необходимо также
скорректировать предварительное
давление.
11.3 Регулировка реле давления
Предупреждение
Перед вскрытием крышки реле
давления необходимо обязательно
отключить напряжение питания.
Перед включением напряжения
питания и проверкой давления
включения и выключения закрепите
крышку реле давления.
Давление выключения должно быть ниже
максимального рабочего давления насоса
и бака Удалите крышку реле давления, чтобы
иметь доступ к регулировочным винтам
(см рис14)

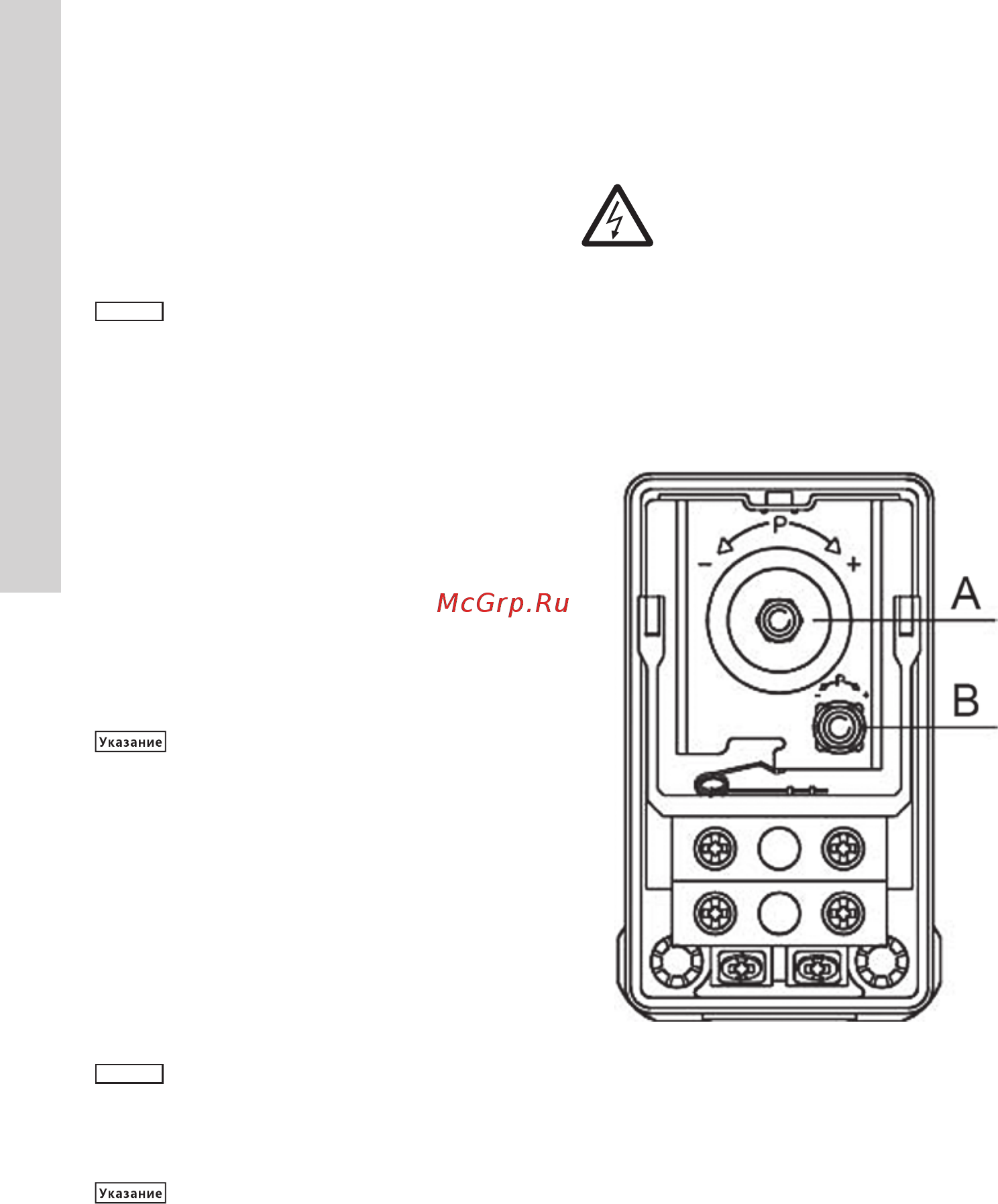

Рис. 14 Реле давления
Настройка давления отключения
1 Поверните винт (поз А, рис 14 ) по часовой
стрелке, если хотите повысить давление
выключения Поверните винт против часовой
стрелки, если хотите уменьшить давление
выключения Регулируемая разность
давлений при этом остается неизменной
2 Включите насос и посмотрите по манометру,
достигается ли требуемое давление
отключения и включения
Настройка давления включения
1 Поверните винт (позB, рис14) по часовой
стрелке, если хотите уменьшить давление
включения Поверните винт против часовой
стрелки, если хотите повысить давление
включения Область регулирования разности
давлений расширяется или сужается
