11. Пайдалану
Пайдалану шарттары 15.Техникалық
сипаттамаларбөлімінде келтірілген
Пайдалану бойынша қосымша нұсқаулар
Қысқаша нұсқаулықта (Quick Guide) келтірілген
Назар
аударыңыз
JP PT қондырғыларының электрлі
қозғалтқышын салқындату
жүйесінің желдеткішіне ауаның келіп
түсуінің бұғатталуын болдырмау
үшін жабуға тыйым салынады.
11.1 Іске қосулар мен сөндірулердің
қысым есебі
Іске қосулар қысымын есептеу кезінде аталған
факторларды ескеру керек:
• су жинаудың жоғарғы нүктесінде қажетті
минималды қысым;
• сорғыдан су жинаудың жоғарғы нүктесіне
дейінгі биіктік;
• құбыр желісінде қысымның жоғалулары
Сөндірудің ұсынылатын қысымы іске қосудың
есептелген қысым мәнінен + 0,81,5 барға асуы
керек
Нұсқау
Сөндіру қысымы сорғыдан
шығыстағы максималды қысымнан
аспауы керек.
11.2 Алғашқы қысымды түзету
Сорғыны іске қосу қысымы анықталғаннан кейін,
мембраналы гидрабактағы бастапқы қысымды
есептеуге болады Сорғыны іске қосу қысымынан
90 %-ға алдын-ала қысым мәнін орнату қажет
Назар
аударыңыз
Алдын-ала қысымды түзету/санау
кезінде құбыр желісінен мембраналы
гидробакқа су қысымының
жоқтығына көз жеткізіңіз.
Нұсқау
Қысым релесі теңшеулерін өзгерту
кезінде сонымен бірге алдын-ала
қысымды да түзету қажет.
11.3 Қысым релесін реттеу
Ескерту
Қысым релесінің қақпағын ашудың
алдында қуат беру кернеуін
міндетті түрде ажырату қажет.
Қуат беру кернеуін іске қосудың және
сөндірудің қысымын тексерудің
алдында қысым релесінің қақпағын
бекітіңіз.
Сөндіру қысымы сорғы мен бактың максималды
жұмыс қысымынан төмен болуы керек Реттелуші
бұрандаларға қолжетімділікке ие болу үшін,
қысым релесінің қақпағын алып тастаңыз (14 сур
қар)

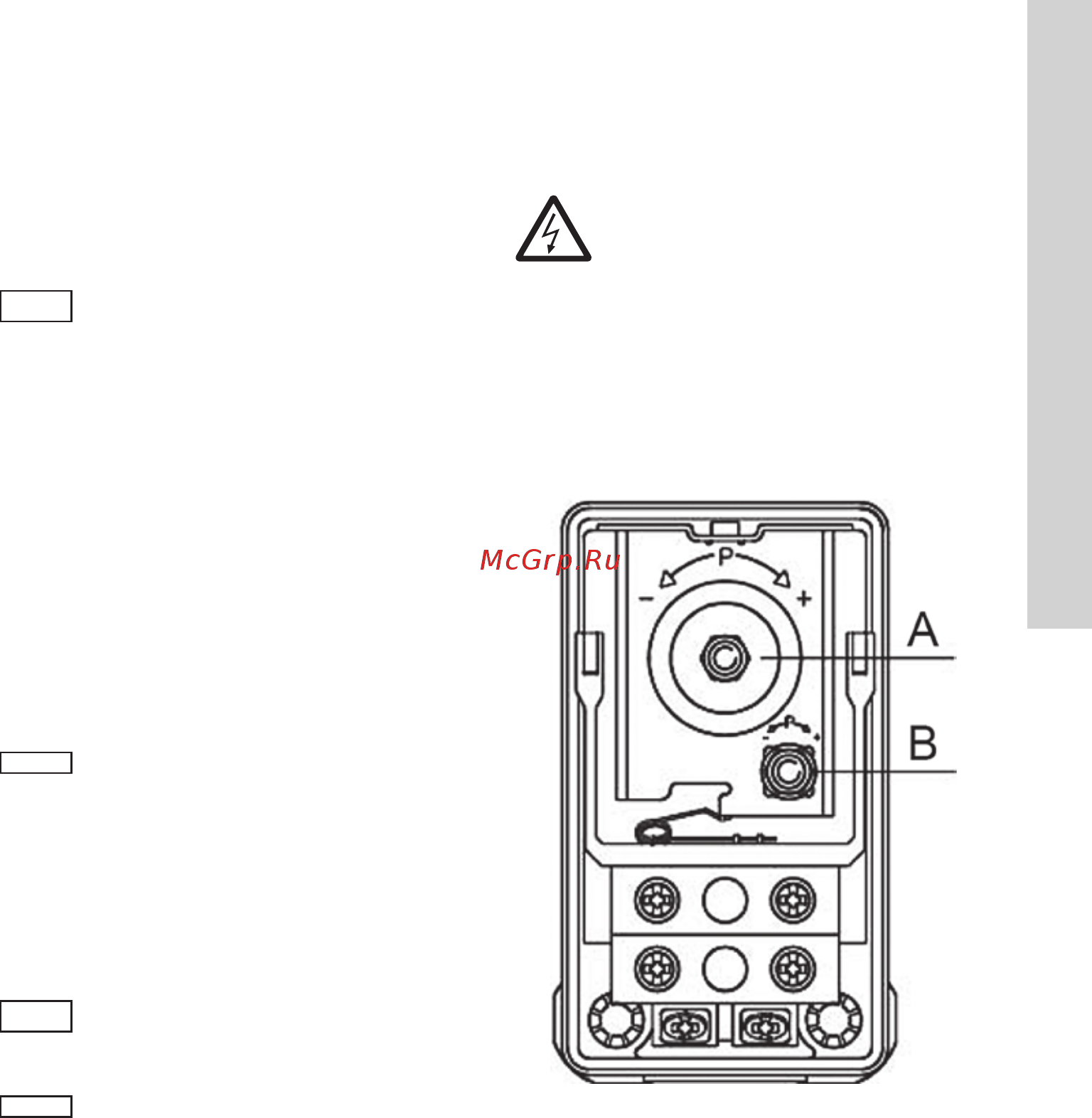

14-сур. Қысым релесі
Сөндіру қысымын теңшеулер
1 Егер сөндіру қысымын арттырғыңыз келсе,
бұранданы (айқ А, 14 сур) сағат тілі бойынша
бұраңыз Егер сөндіру қысымын кеміткіңіз
келсе, бұранданы сағат тіліне қарсы бұраңыз
Бұл ретте реттелуші қысым айырмасы
өзгеріссіз қалады
2 Сорғыны іске қосыңыз және манометр
бойынша, талап етілетін сөндіру және іске қосу
қысымына қол жеткізілуде ме екендігін
қараңыз
Іске қосу қысымын теңшеулер
1 Егер іске қосу қысымын кеміткіңіз келсе,
бұранданы (айқ В, 14 сур) сағат тілі бойынша
бұраңыз Егер іске қосу қысымын арттырғыңыз
келсе, бұранданы сағат тіліне қарсы бұраңыз
Қысым айырмасын реттеу аймағы кеңейеді
немесе тарылады
