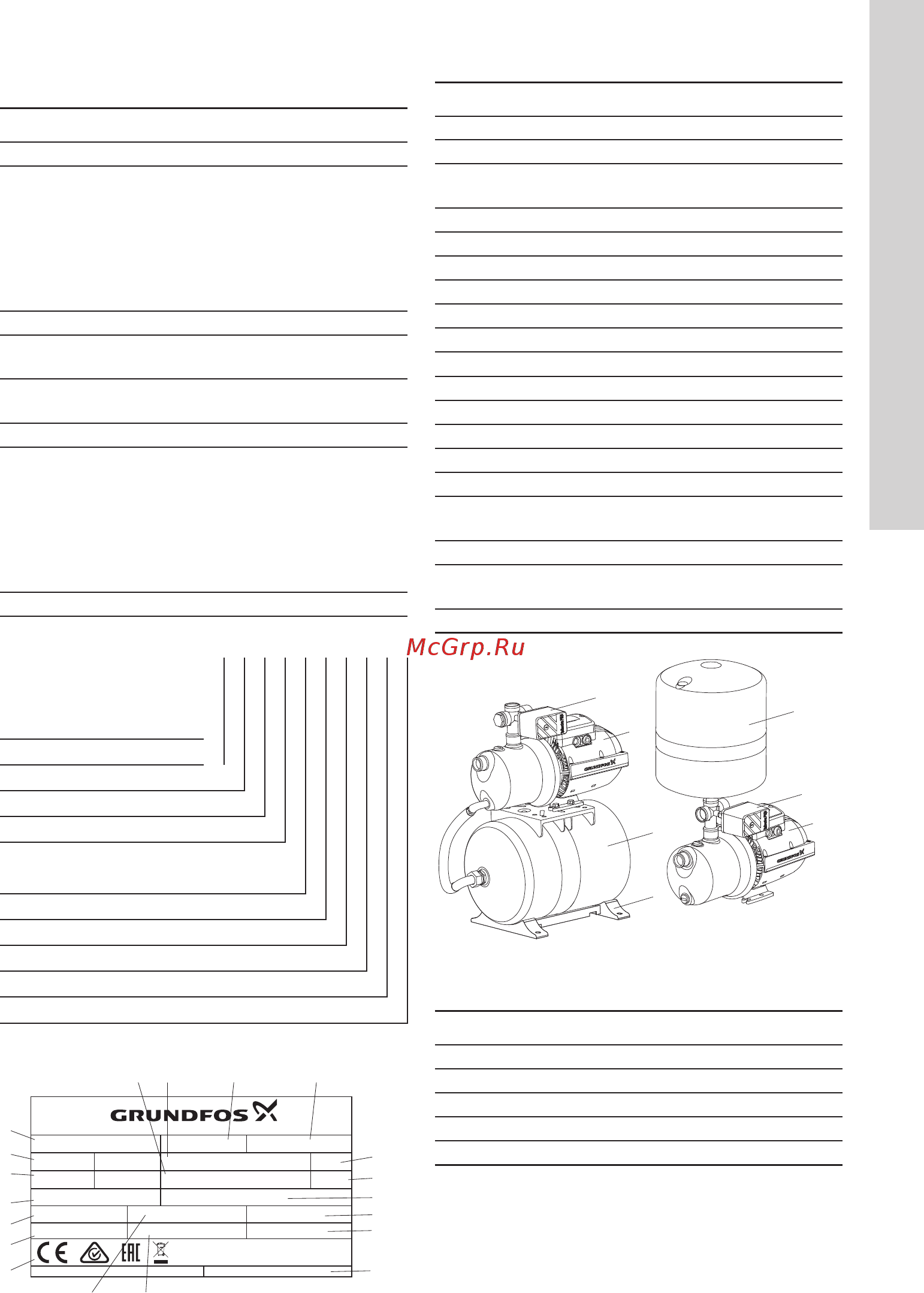

59
Հայերեն (AM)
Աղ յուսակ 3։
Դիրք Նկարագրություն Նյութ
301 JP պոմպ
306 Բաք
Չժանգոտվող պողպատ
(EN 14305)
Հոսանուտ մասի
դետալները
Բուտիլկաուչուկ
Չժանգոտվող պողպատ
(EN 14305)
309 Ճկախողովակ
404
Հինգաստիճան
կապույր
Արույր
405 Խցան
Չժանգոտվող պողպատ
(EN 14305)
406 Միջադիր
407 Ճնշման ռելե
Հոսանուտ մասի
դետալները
NBR (բուտադիեն-
նիտրիլային կաուչուկ)
Չժանգոտվող պողպատ
(EN 14305)
Արույր
462 Մանոմետր
Տիպային նշան
Օրինակ
JP
4
-47
PT
-H
1x230 V
50 Hz
1.5
SCHUKO
HU
Պոմպի մոդել
Առավելագույն ծախս [մ
3
/ժ]
Առավելագույն ճնշամղում [մ]
Ճնշումային բաքի առկայություն
Հորիզոնական բաք (H)
Ուղղաձիգ բաք (V)
Լարում [Վ]
Հաճախություն [Հց]
Մալուխի երկարություն [մ]
Շտեկերի տեսակը
Ծագման երկիր
JP և JP Booster-ի ֆիրմային վահանակի օրինակ
Type: JP 5-48 PT-H No: 99XXXXXX P4 1825
Qmin: 1.2 m
3
/h Qmax: 4.8 m
3
/h IP: 44
Hmin: 25 m
Hmax: 48.3 m
Class: F
n: 2800 min-1
25 µF / 250 V
~
pmax: 0.6/6 Mpa/bar
Tmax amb: 40 ˚C S1 / 55 ˚C S3
Tmax liquid: 40 ˚C S1 / 60 ˚C S3
Serial nr. XXXXXX
P1: 1.45 kW / 1.95 HP
P2: 1.36 kW / 1.49 HP
U: 1x230 V~ 50 Hz
Made in Hungary by Grundfos
2
3
4
5
6
7
8 9
10
13
12
11
14
15
16171819
I1/1: 7.6 A
1
DK - 8850 Bjerringbro Denmark
TM072531
Նկար 3 JP PT-ի ֆիրմային վահանակ
Դիրք Նկարագրություն
1 Տեսակ
2 Նվազագյուն ծախս և առավելագույն ծախս
3
Նվազագյուն ճնշամղում և առավելագույն
ճնշամղում
4 Առավելագույն ճնշում
5 Սնուցման լարում և հաճախականություն
6 Հոսանքը լրիվ բեռնվածության ժամանակ
7 Շուկայում շրջանառության նշաններ
8 Սպառվող հզորությունը
9 Անվանական հզորությունը
10 Ծագման երկիր
11 Կոնդենսատորի տվյալները
12 Պտտման հաճախություն
13 Սերիական համար
14 Մեկուսացման դաս
15 Պաշտպանության աստիճան
16
Արտադրման տարեթիվը [տարին և
շաբաթը]
17 Արտադրատեսակի համարը
18
Շրջակա միջավայրի առավելագույն
ջերմաստիճանը
19 Հեղուկի առավելագույն ջերմաստիճանը
3
3
5
4
6
2
2
TM072656
Նկար 4 JP PT-H (ձախից), JP PT-V (աջից)
Դիրք Նկարագրություն
2 JP պոմպ
3 Ճնշման ռելե
4 Հորիզոնական ճնշումային բաք
5 Ուղղաձիգ ճնշումային բաք
6 Հենասալ
Մատակարարվող լրակազմում բացակայում են
կարգավորումների, տեխնիկական սպասարկման
և ըստ նշանակության օգտագործման համար
հարմարանքները և գործիքները։ Օգտագործեք
ստանդարտ գործիքները, հաշվի առնելով
անվտանգության տեխնիկայի վերաբերյալ
արտադրողի պահանջները։
