127
X299 Steel Legend
Português

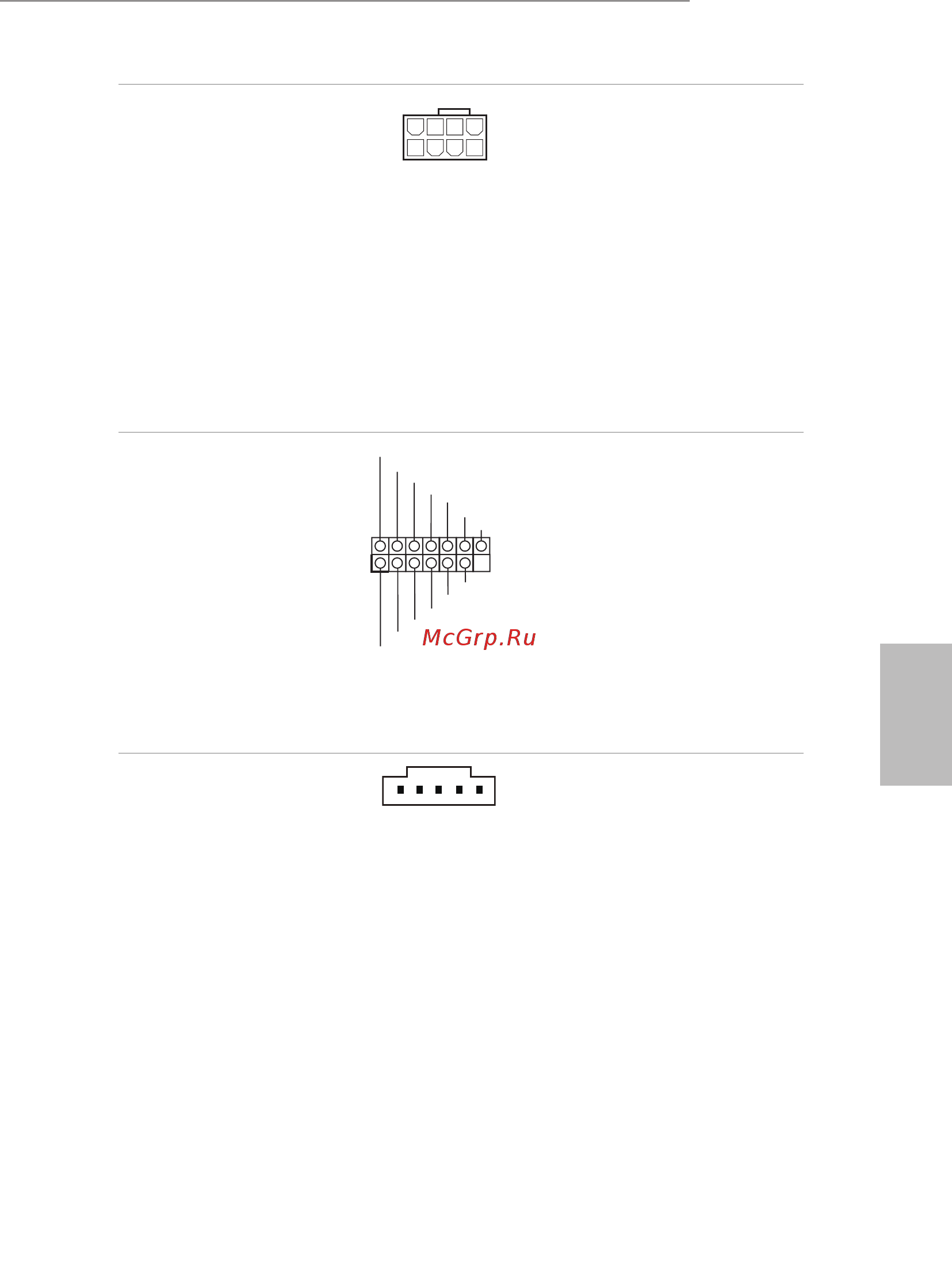

Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(ver p.1, N.º 3)
(ATX12V2 de 8 pinos)
(ver p.1, N.º 4)
4
1
8 5
Esta placa-mãe inclui dois
conectores de alimentação
de 12V ATX de 8 pinos.
Para utilizar uma fonte de
alimentação ATX de 4 pinos,
introduza-a no Pino 1 e Pino 5.
*Aviso: Certique-se que
o cabo de força conectado
é para o CPU e não para a
placa gráca. Não ligue o
cabo de força PCIe a este
conector.
Plataforma SPI TPM
(SPI_TPM_J1 de
13 pinos)
(ver p.1, N.º 21)
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
Este conector suporta um
sistema com SPI Módulo de
Plataforma Conável (TPM),
que pode armazenar com
segurança chaves, certicados
digitais, senhas e dados. Um
sistema TPM também ajuda a
melhorar a segurança de rede,
a proteger identidades digitais
e a garantir a integridade da
plataforma.
Conector underbolt
AIC
(TB1 de 5 pinos)
(ver p.1, N.º 32)
1
Por favor, conecte uma placa
adicional underbolt™ (AIC)
a este conector através do cabo
GPIO.
* Por favor, instale o cartão
underbolt™ AIC para PCIE3.
