ASRock X299 Steel Legend [158/216] 한 국 어
![ASRock X299 Steel Legend [158/216] 한 국 어](/views2/1686106/page158/bg9e.png)
156
한 국 어

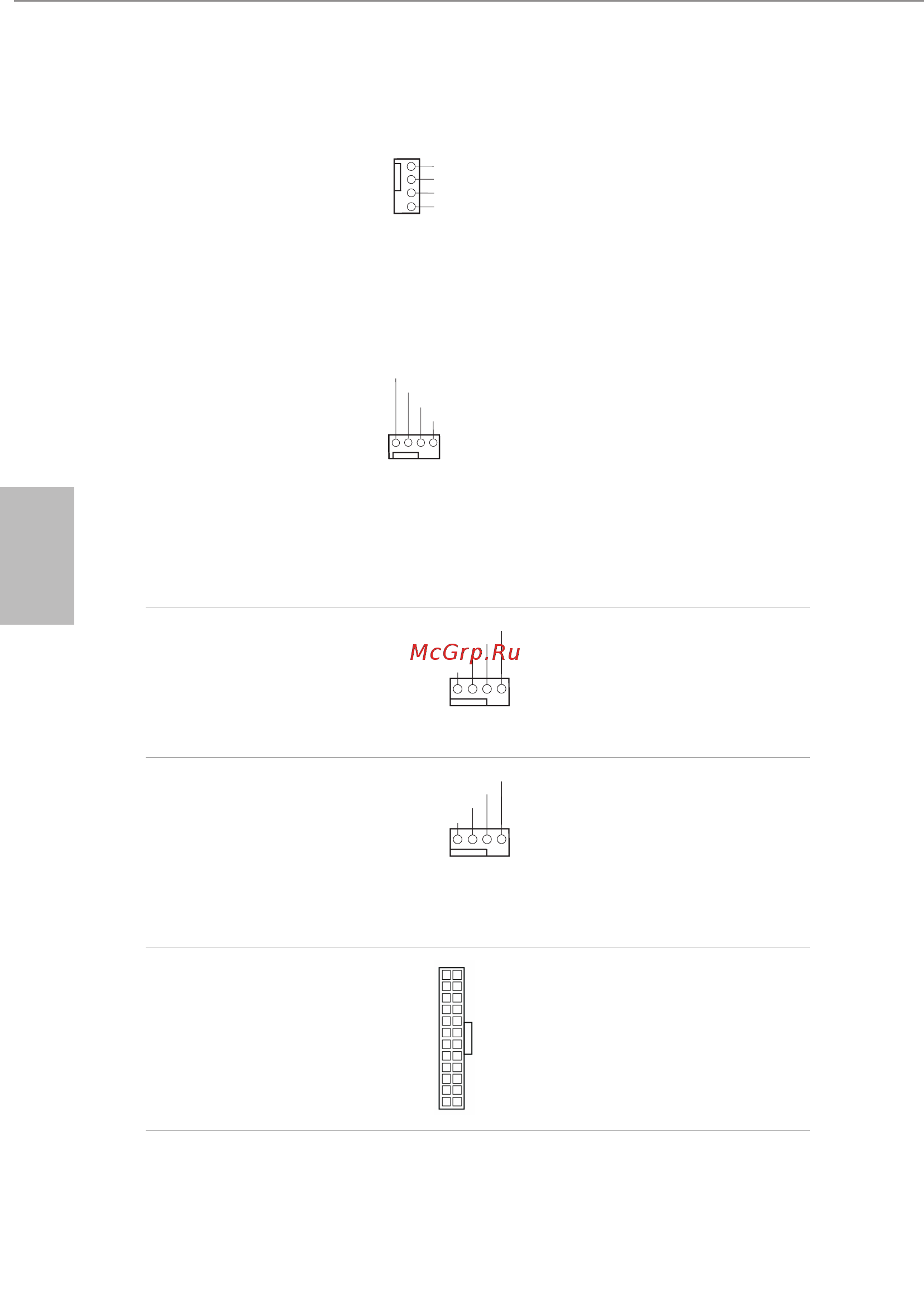

섀시 워터 펌프 팬
커넥터
(4 핀 CHA_FAN1/WP)
(1 페이지 , 34 번 항목
참조 )
(4 핀 CHA_FAN2/WP)
(1 페이지 , 20 번 항목
참조 )
(4 핀 CHA_FAN3/WP)
(1 페이지 , 24 번 항목
참조 )
(4 핀 CHA_FAN4/WP)
(1 페이지 , 25 번 항목
참조 )
(4 핀 CHA_FAN5/WP)
(1 페이지 , 31 번 항목
참조 )
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
1
2
3
4
이 마더보드에는 4 핀
수냉식
섀시
팬 커넥터
5 개가 탑재되어 있습니다 .
3 핀 CPU
섀시
수냉식 쿨러
팬을 연결하려는 경우 핀
1-3 에 연결하십시오 .
CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 5 번 항목
참조 )
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
이 마더보드에는 4 핀 CPU
팬 ( 저소음 팬 ) 커넥터가
탑재되어 있습니다 . 3 핀
CPU 팬을 연결하려는 경우
핀 1-3 에 연결하십시오 .
CPU 워터 펌프 팬
커넥터
(4 핀 CPU_FAN2/WP)
(1 페이지 , 8 번 항목
참조 )
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
이 마더보드에는 4핀 수냉식
CPU 팬 커넥터가 탑재되어
있습니다 . 3 핀 CPU 수냉식
쿨러 팬을 연결하려는 경우
핀 1-3 에 연결하십시오 .
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 12 번 항목
참조 )
12
1
24
13
이 마더보드에는 24 핀
ATX 전원 커넥터가
탑재되어 있습니다 . 20 핀
ATX 전원공급장치를
사용하려면 핀 1 과 핀 13 을
따라 연결하십시오 .
GND
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
