ASRock X299 Steel Legend [175/216] X299 steel legend
![ASRock X299 Steel Legend [175/216] X299 steel legend](/views2/1686106/page175/bgaf.png)
173
X299 Steel Legend
日本語

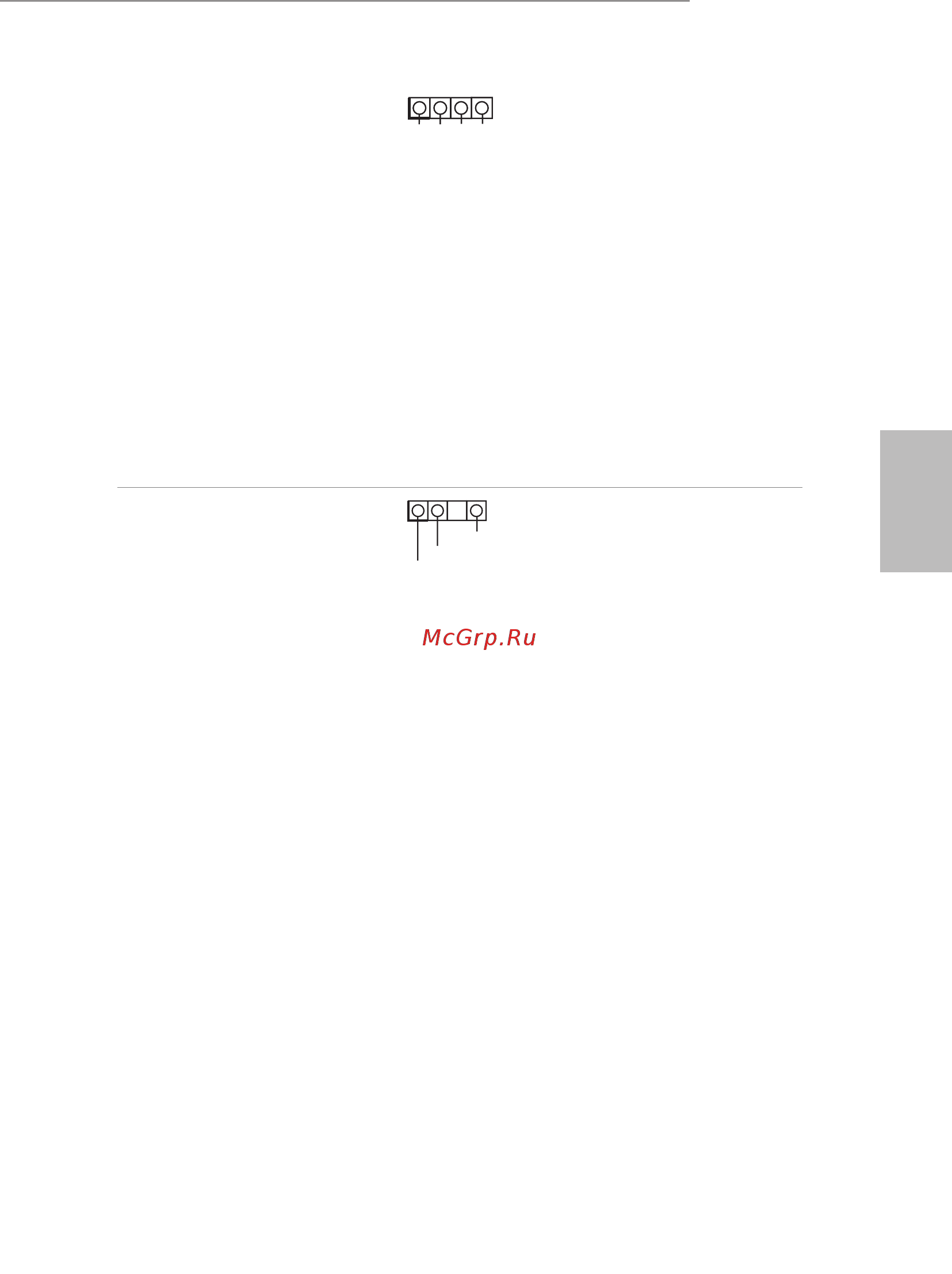

RGB LED ヘッダー
(4 ピン RGB_HEADER1)
（p.1、No. 30 参照）
(4 ピン RGB_HEADER2)
（p.1、No. 9 参照）
12V GRB
1
これら 2 つの RGB ヘッダー
を使用して RGB LED 延長
ケーブルを接続すれば、
ユーザーはさまざまな LED
ライティング効果を選択
できます。
注意 :
RGB LED ケーブルは
間違った方向に取り付け
ないでください。間違った
方 向に 取り付けるとケーブル
が 破 損することがあります。
* このヘッダーに関する詳細
指示については、38 ページを
ご参照ください。
アドレ サブ ル LED
ヘッダ ー
(3 ピン ADDR_LED1)
（p.1、No. 29 参照）
(3 ピン ADDR_LED2)
（p.1、No. 10 参照）
VOUT
DO_ADDR
GND
1
これら 2 つの
アドレ サブ ル
LED
ヘッダーを使用して、
アドレ サブ ル
LED 延長
ケーブルを接続すれば、
ユーザーは、さまざまな LED
ライティング効果を選択
できます。
注意 :
アドレ サブ ル LED
ケーブルは間違った方向に
取り付けないでください。
間違った方向に取り付けると、
ケーブルが破損することが
ありま す。
* このヘッダーに関する詳細
指示については、39 ページを
ご参照ください。
