169
X299 Steel Legend
日本語

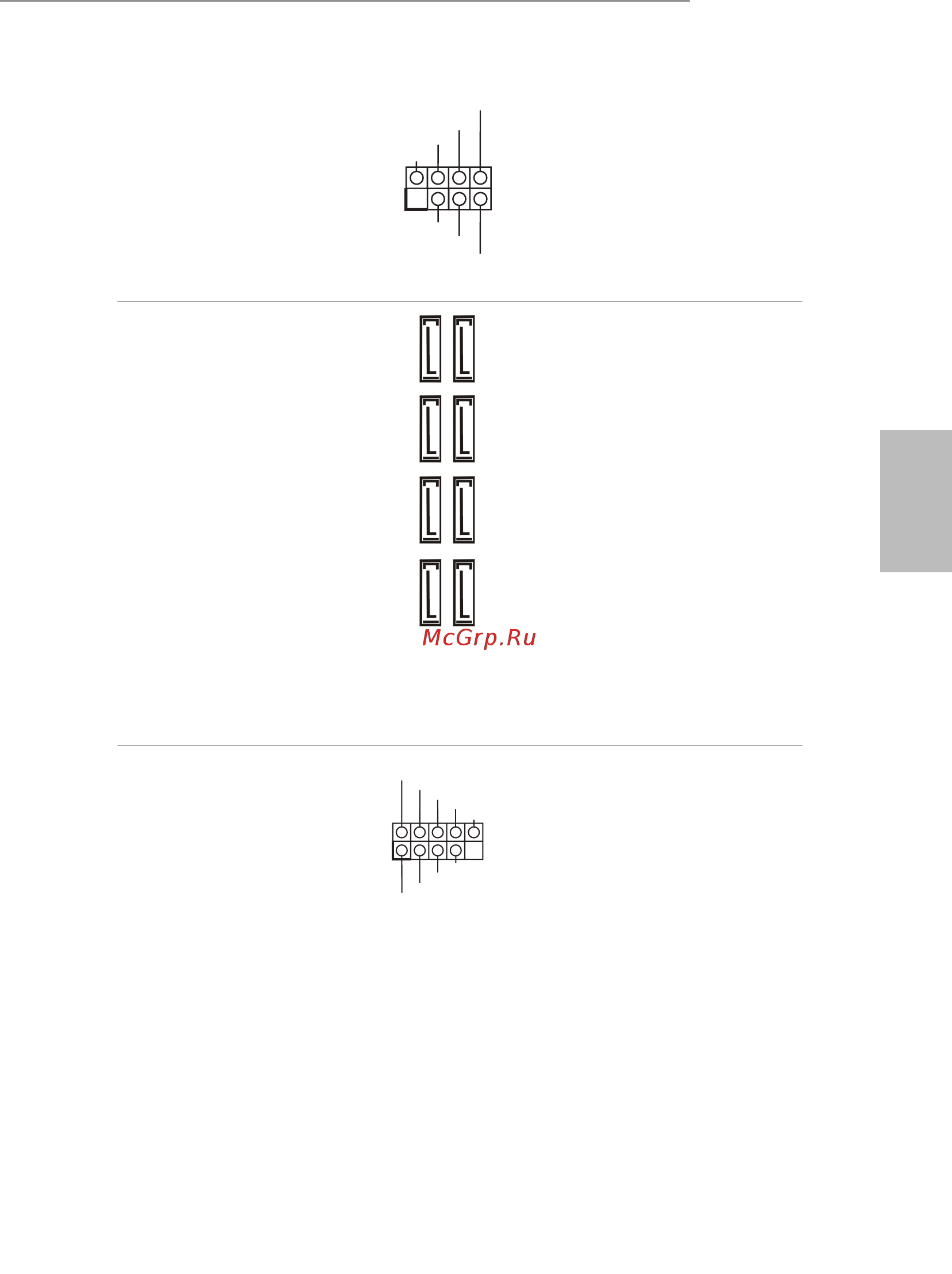

電源 LED とスピーカー
ヘッダー
（7 ピン SPK_PLED1）
（p.1、No. 22 参照）
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
シャーシ電源 LED と
シャーシスピーカーをこの
ヘッダーに接続して
ください。
シリアル A
TA3 コネクタ
(SATA3_0_1:
p.1、No. 16 参照）
(SATA3_2_3:
p.1、No. 17 参照）
（SATA3_4_5:
p.1、No. 18 参照）
(SATA3_6_7:
p.1、No. 19 参照）
SATA3_2
SATA3_3
SATA3_4
SATA3_5
SATA3_6
SATA3_7
SATA3_
0
SATA3_1
これら 8 つの SATA3
コネクタは最高 6.0Gb/s の
データー転送速度を
サポートし、内部ストレージ
デバイス用の SATA データー
ケーブルに対応致します。
* SATA タイプ M.2 デバイス
で M2_1 を使用している
場合は、SATA3_1 は無効に
なります。
* SATA タ
イプ M.2 デバイス
で M2_2 を使用している
場合は、SATA3_0 は無効に
なります。
USB 2.0 ヘ
ッダー
（9 ピン USB_5_6）
（p.1、No. 28 参照）
（9 ピン USB_7_8）
（p.1、No. 27 参照）
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
このマザーボードには 2 つ
のヘッダーが装備されてい
ま す 。各 USB 2.0 ヘッダーは、
2 つのポートをサポート
できます。
