50
Deutsch

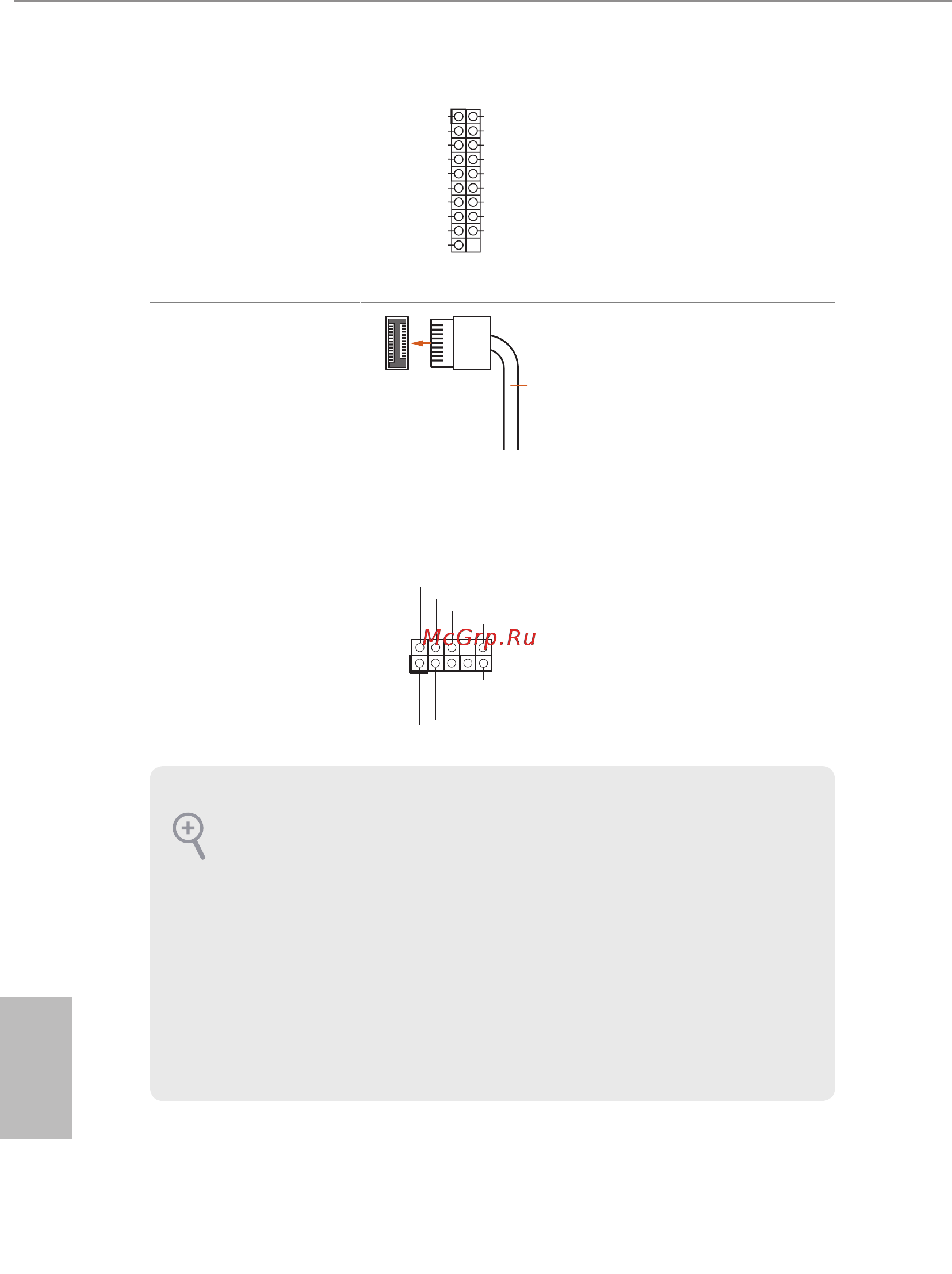

USB 3.2 Gen1-Stileiste
(19-polig, USB3_4_5)
(siehe S. 1, Nr. 15)
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusV
V
bus
IntA_PA_SSRX-
IntA_P
A_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
Es gibt eine Stileiste an
diesem Motherboard.
Diese USB-3.2-Gen1-
Stileiste kann zwei Ports
unterstützen.
Typ-C-USB-3.2 Gen1-
Stileiste für die
Frontblende
(20-polig, F_USB_3_TC1)
(siehe S. 1, Nr. 13)
USB Type-C Cable
Es gibt eine Typ-C-
USB-3.2 Gen1-Stileiste
für die Frontblende an
diesem Motherboard.
Diese Stileiste dient dem
Anschluss eines USB-3.2
Gen1-Moduls für
zusätzliche USB-3.2
Gen1-Ports.
Audiostileiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 33)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Diese Stileiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.
1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu
jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen
in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der
Audiostileiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie
nicht für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes
Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume
(Aufnahmelautstärke)“ an.
