ASRock X299 Steel Legend [176/216] 日本語
![ASRock X299 Steel Legend [176/216] 日本語](/views2/1686106/page176/bgb0.png)
174
日本語

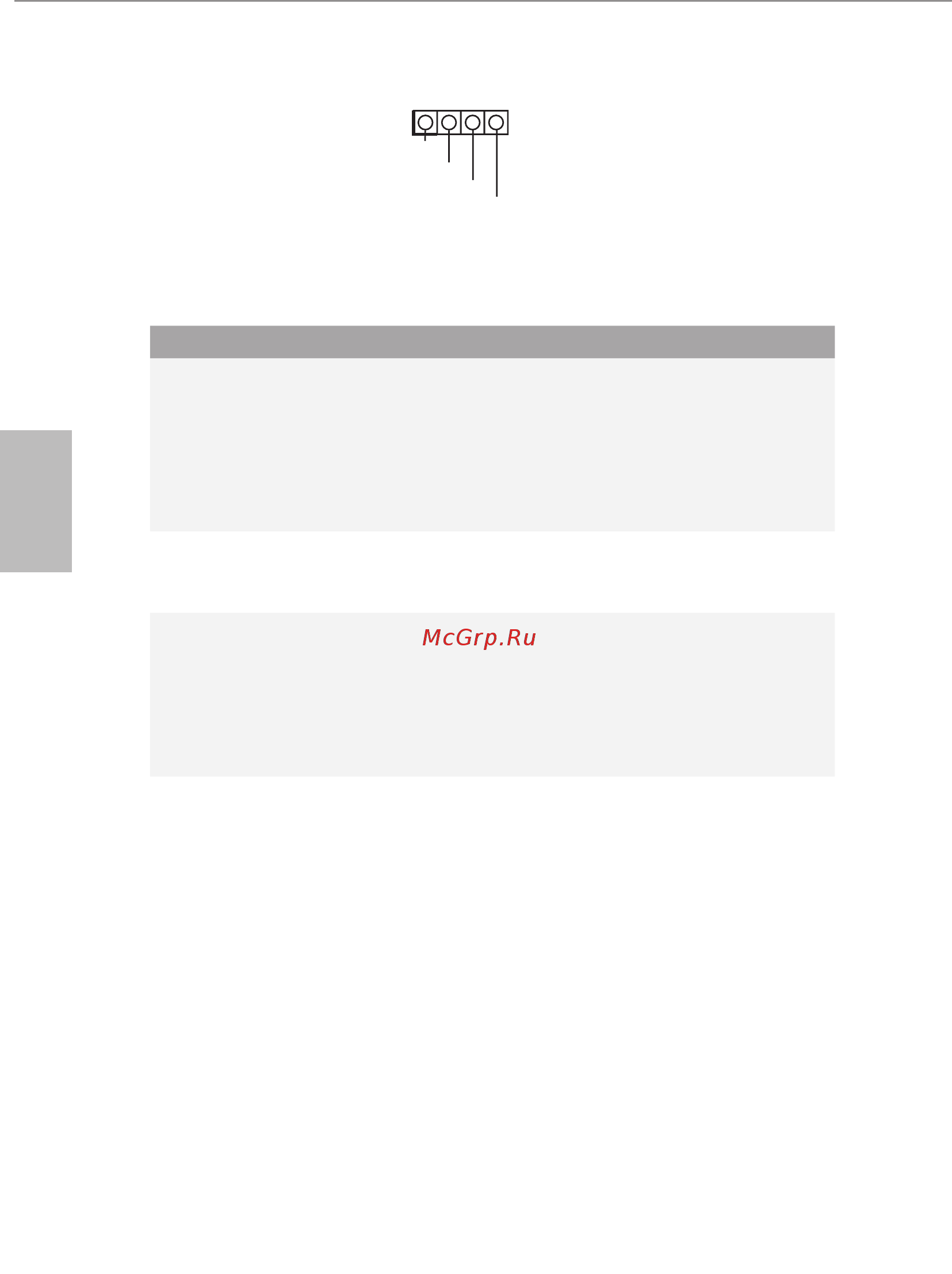

CPU ヘッダー上の仮想
RAID
(4 ピン VROC1)
（p.1、No. 14 参照）
GND
GND
+3VSB
VROC RAID KEY
1
このコネクタは、CPU 上の
Intel®
仮想 RAID および CPU PCIE
上の NVME/AHCI RAID に対応
します。
Intel VROC 製品の導入には、次の 3 つの動作モードがあります：
SKU 必要な HW キー 主な機能
パススルー 不要
• パススルーのみ ( 非
RAID)
• LED 管理
• ホットプラグサポート
• Intel Fultondale NVMe SSD 用 RAID 0
サ ポ ート
標準 VROCSTANMOD
• パススルー S
KU 機能
• RAID 0、1、10
プレミアム
ISS
VROCPREMMOD
VROCISSDMOD
• 標準 SKU 機能
• RAID 5
• RAID 5 書き込みホールクロージャ
* Intel SSD のみをサポートします。
* VROC の詳細については、I
ntel の公式情報を参照してください。
