ASRock X299 Steel Legend [53/216] Deutsch
![ASRock X299 Steel Legend [53/216] Deutsch](/views2/1686106/page53/bg35.png)
51
X299 Steel Legend
Deutsch

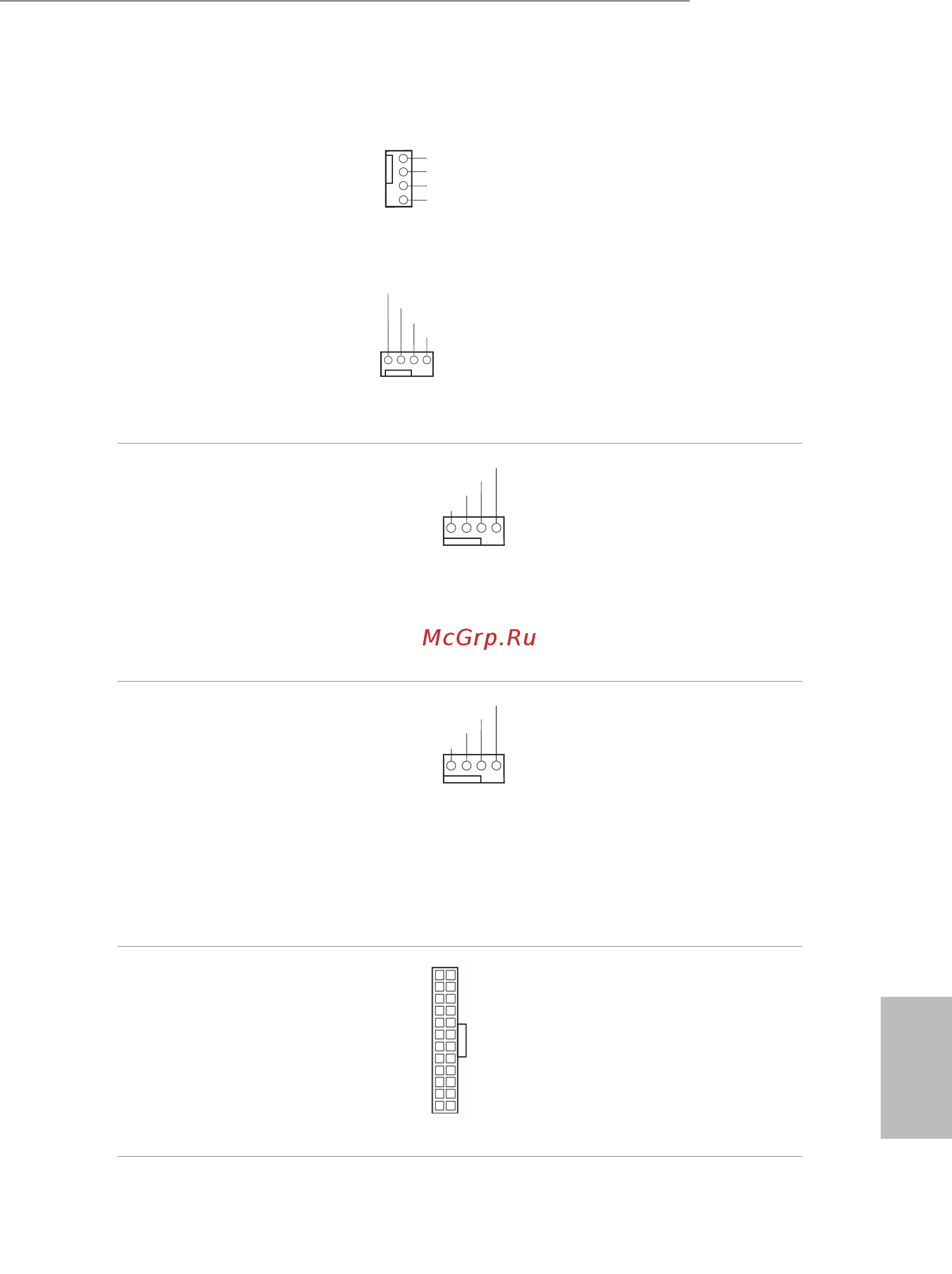

Gehäuse-Wasserpumpen-
Lüeranschlusse
(4-polig, CHA_FAN1/WP)
(siehe S. 1, Nr. 34)
(4-polig, CHA_FAN2/WP)
(siehe S. 1, Nr. 20)
(4-polig, CHA_FAN3/WP)
(siehe S. 1, Nr. 24)
(4-polig, CHA_FAN4/WP)
(siehe S. 1, Nr. 25)
(4-polig, CHA_FAN5/WP)
(siehe S. 1, Nr. 31)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
1
2
3
4
Dieses Motherboard
bietet vier 4-polige
Wasserkühlung-
Gehäuselüeranschlüsse.
Falls Sie einen 3-poligen
Gehäuse-Wasserkühlerlüer
anschließen möchten,
verbinden Sie ihn bitte mit
Kontakt 1 bis 3.
CPU-Lüeranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 5)
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Dieses Motherboard bietet
einen 4-poligen CPU-
Lüeranschluss (lautloser
Lüer). Falls Sie einen
3-poligen CPU-Lüer
anschließen möchten,
verbinden Sie ihn bitte mit
Kontakt 1 bis 3.
CPU-Wasserpumpen-
Lüeranschluss
(4-polig, CPU_FAN2/WP)
(siehe S. 1, Nr. 8)
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Dieses Motherboard
bietet einen 4-poligen
Wasserkühlung-CPU-
Lüeranschluss. Falls Sie
einen 3-poligen CPU-
Wasserkühlerlüer
anschließen möchten,
verbinden Sie ihn bitte mit
Kontakt 1 bis 3.
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 12)
12
1
24
13
Dieses Motherboard
bietet einen 24-poligen
ATX-Netzanschluss. Bitte
schließen Sie es zur Nutzung
eines 20-poligen ATX-
Netzteils entlang Kontakt 1
und Kontakt 13 an.
GND
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE
