ASRock X299 Steel Legend [71/216] Français
![ASRock X299 Steel Legend [71/216] Français](/views2/1686106/page71/bg47.png)
69
X299 Steel Legend
Français

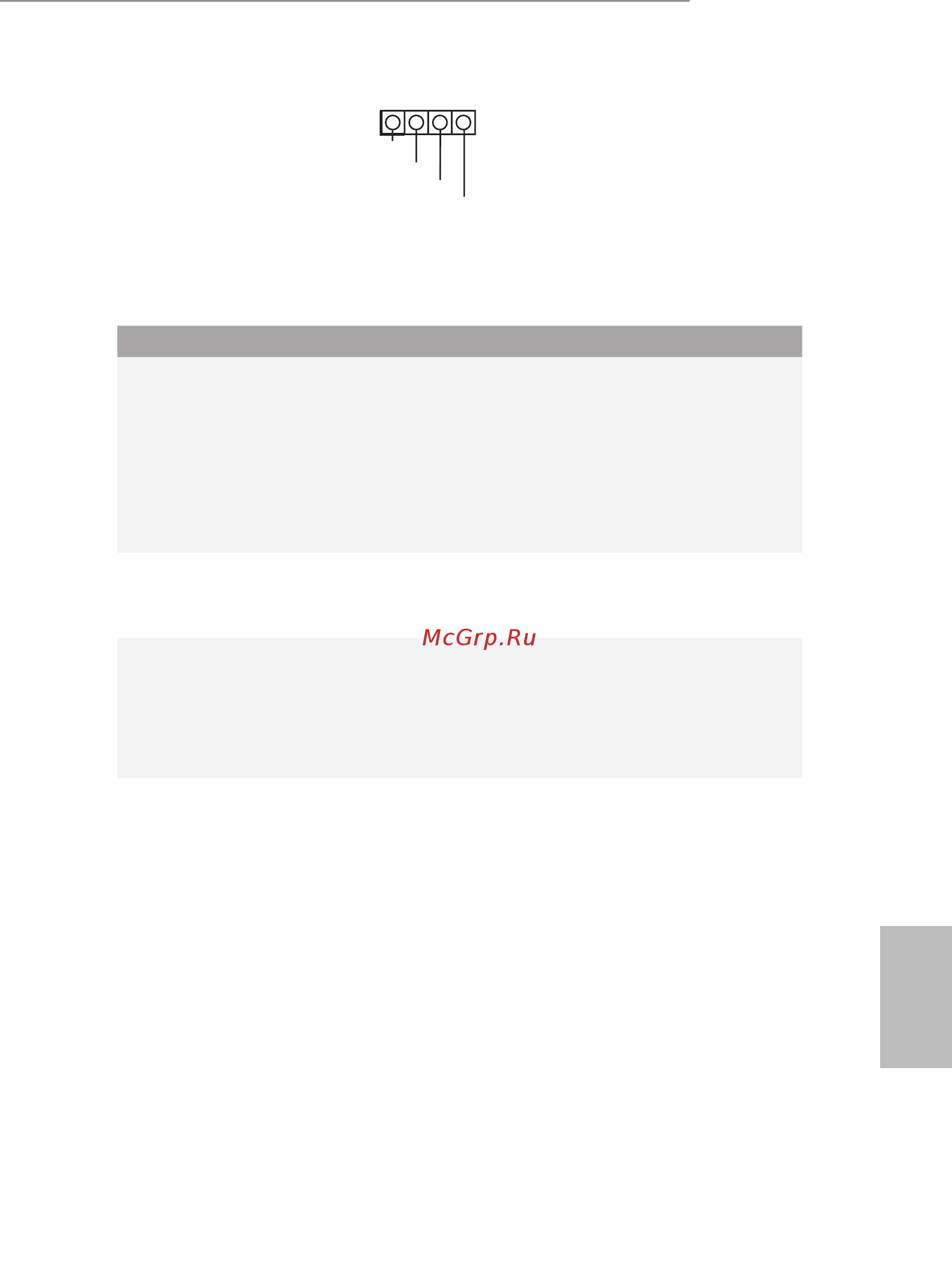

Virtual RAID sur embase
de processeur
(VROC1 à 4 broches)
(voir p.1, No. 14)
GND
GND
+3VSB
VROC RAID KEY
1
Ce connecteur prend en charge
Intel®
Virtual RAID sur processeur
et NVME/AHCI RAID sur
processeur PCIE.
Avec le lancement du produit Intel VROC,il existe trois modes de fonctionnement:
SKU Touche HW requise Fonctions principales
Intercommunication Non nécessaire
• Intercommunication uniquement (pas de
RAID)
• Gestion des LED
• Prise en charge du branchement à chaud
• Prise en charge RAID 0 des SSD Intel
Fultondale NVMe
Standard VROCSTANMOD
• Fonctions SKU d'intercommunication
• RAID 0, 1, 10
Premium
ISS
VROCPREMMOD
VROCISSDMOD
• Fonctions SKU standard
• RAID 5
• Fermeture du trou d'écriture RAID 5
*Seuls les SSD Intel sont pris en charge.
*Pour plus de détails sur VROC, veuillez consulter les informations ocielles publiées par
Intel.
