200
繁體中文

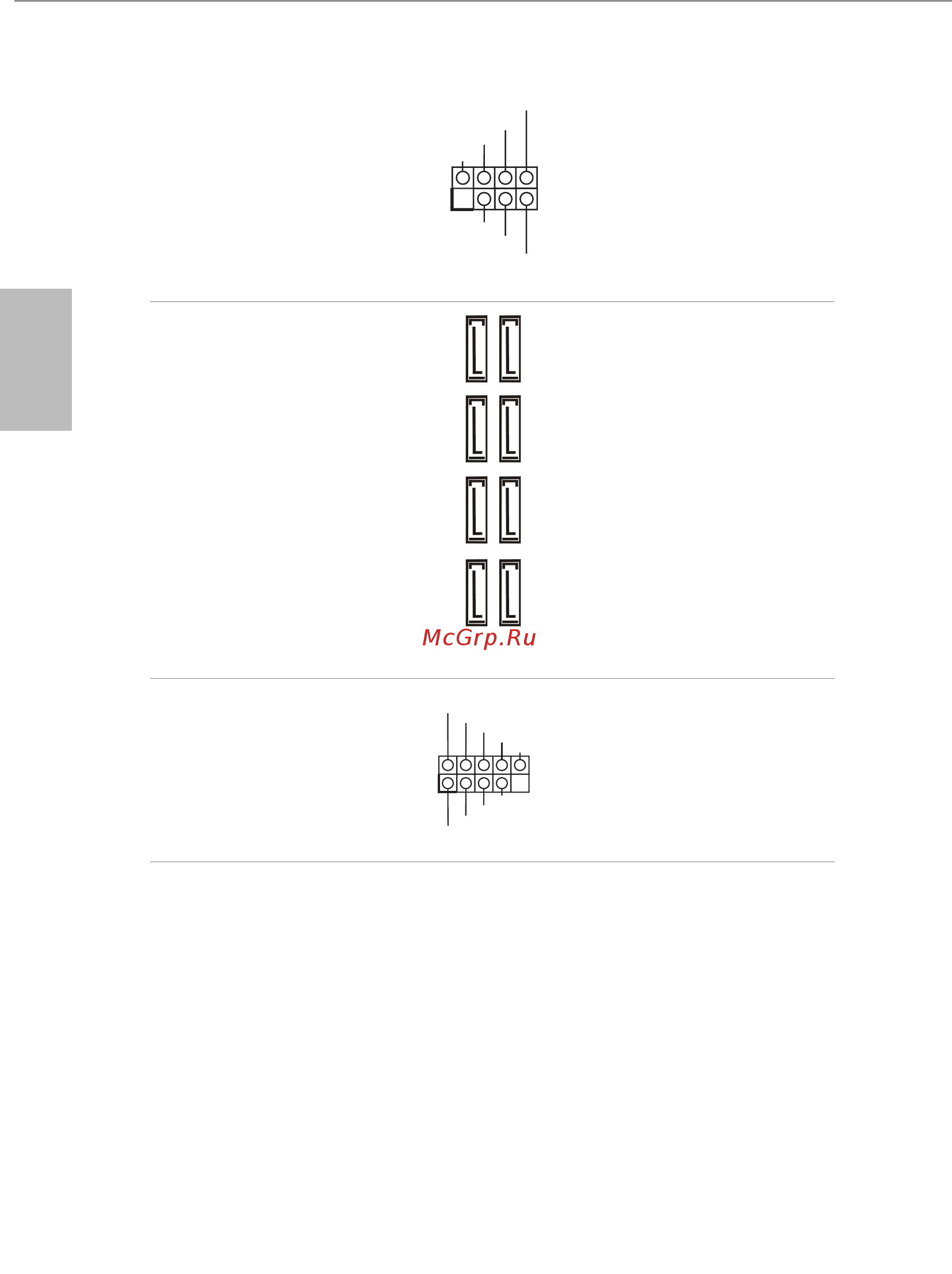

電源 LED 及喇叭排針
(7-pin SPK_PLED1)
（請參閱第 1 頁，編號 22）
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
請將機殼電源 LED 及機殼
喇叭連接至此排針。
Serial ATA3 接頭
（SATA3_0_1：
請參閱第 1 頁，編號 16）
（SATA3_2_3：
請參閱第 1 頁，編號 17）
（SATA3_4_5：
請參閱第 1 頁，編號 18）
（SATA3_6_7：
請參閱第 1 頁，編號 19）
SATA3_2
SATA3_3
SATA3_4
SATA3_5
SATA3_6
SATA3_7
SATA3_
0
SATA3_1
這八組 SATA3 接頭皆支援
內部儲存裝置的 SATA 資料
纜線，最高可達 6.0 Gb/s
資料傳輸率。
* 若 M2_1 為 SATA 類型的
M.2 裝置佔用，將會停用
SATA3_1。
* 若 M2_2 為 SATA 類型的
M.2 裝置佔用，將會停用
SATA3_0。
USB 2.0 排針
（9-pin USB_5_6)
（請參閱第 1 頁，編號 28）
（9-pin USB_7_8)
（請參閱第 1 頁，編號 27）
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
本主機板上含有兩組排針。
各 USB 2.0 排針皆可支援
兩個連接埠。
