ASRock X299 Steel Legend [201/216] 板載排針及接頭

199

X299 Steel Legend

繁體中文

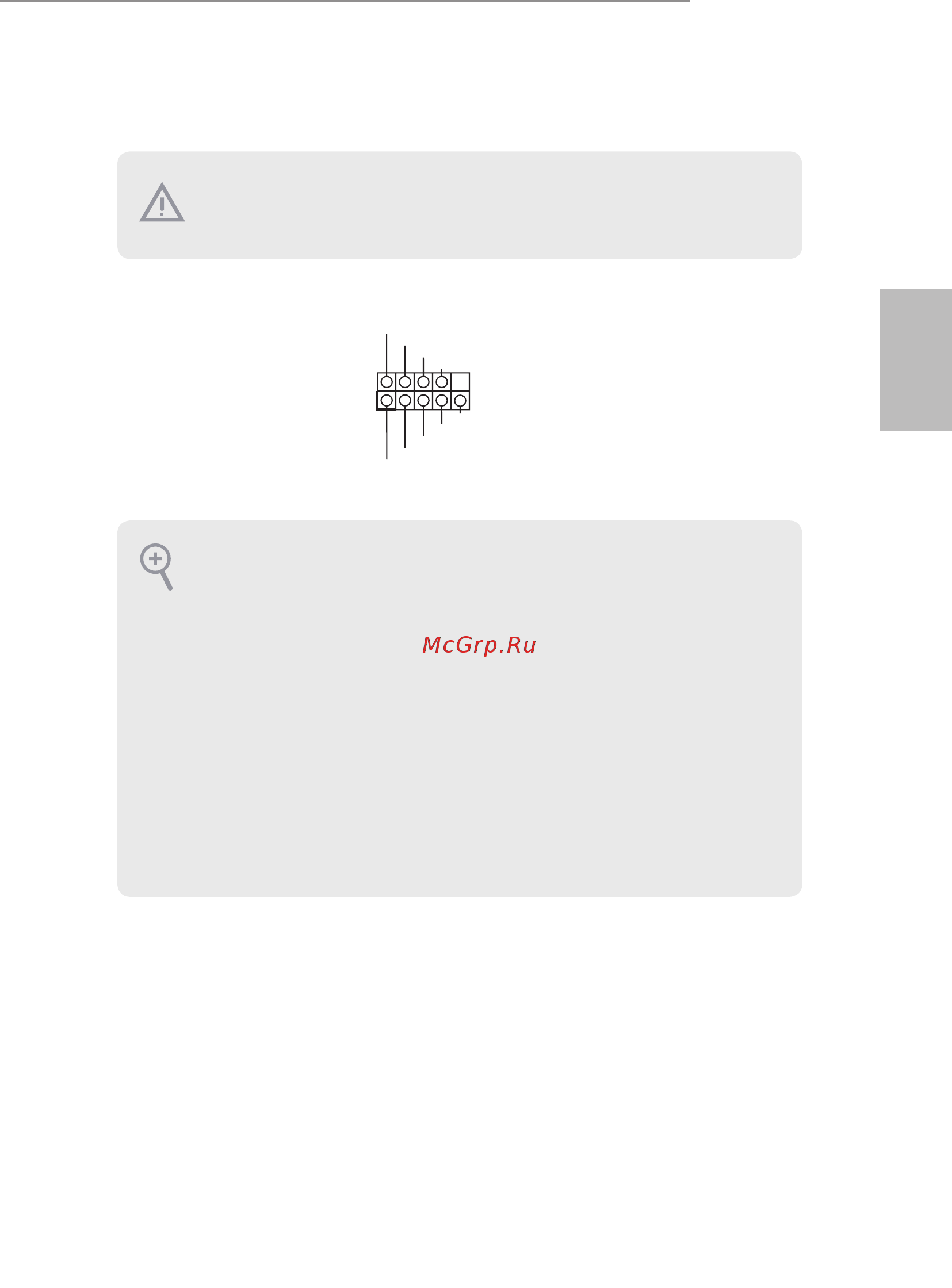

1.4 板載排針及接頭

系統面板排針

(9-pin PANEL1)

（請參閱第 1 頁，

編號 23）

GND

R ESET#

PWRBTN#

PLED-

PLED+

GND

HDLED-

HDLED+

GND

請依照以下的針腳排列將

機殼上的電源按鈕、重設

按鈕及系統狀態指示燈連接

至此排針。在連接纜線之前

請注意正負針腳。

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在

排針及接頭上，將造成主機板永久性的受損。

PWRBTN ( 電源按鈕 )：

連接至機殼前面板上的電源按鈕。您可設定使用電源按鈕關閉系統電源的方式。

RESET ( 重設按鈕 )

：

接至機殼前面板上的重設按鈕。若電腦當機且無法執行正常重新啟動，按下重設

按鈕即可重新啟動電腦。

PLED ( 系統電源

LED)：

連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。

系統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5)

時，LED 會熄滅。

HDLED ( 硬碟活動

LED)：

連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED

會亮起。

各機殼的前面板設計各有不同。前面板模組主要是由電源按鈕、重設按鈕、電源

LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，

請確定佈線及針腳指派皆正確相符。
