187
X299 Steel Legend
简体中文

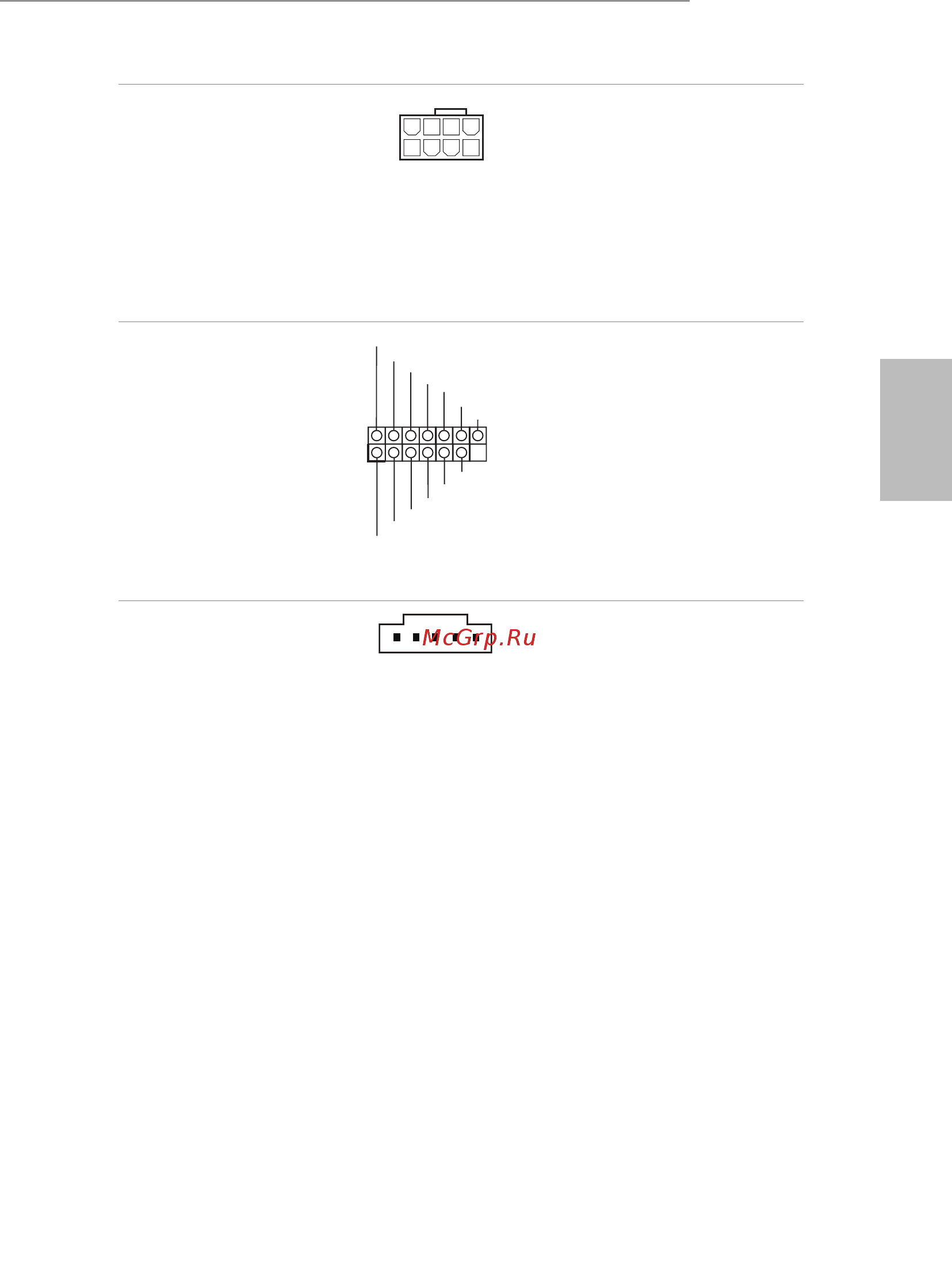

ATX 12V 电源接口
（8 针 ATX12V1）
（见第 1 页，第 3 个）
（8 针 ATX12V2）
（见第 1 页，第 4 个）
4
1
8 5
此主板提供两个 8 针 ATX
12V 电源接口。要使用 4 针
ATX 电源，请沿针脚 1 和
针脚 5 插接它。
* 警告 : 请确保连接的电源线
用于 CPU，而非图形卡。
不要将 PCIe 电源线插接到
此接口。
SPI TPM 接脚
（13 针 SPI_TPM_J1）
（见第 1 页，第 21 个）
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS
#
RST#
RSMRST#
TPM_PIRQ
此接口支持 SPI Trusted
Platform Module（信任平台
模块，TPM）系统，可以
安全地存储密钥、数字证书、
密码和数据。TPM 系统也
可以帮助增强网络安全，
保护数字身份和确保平台
完整性。
Thunderbolt AIC 接口
（5 针 TB1）
（见第 1 页，第 32 个）
1
请利用 GPIO 线将
Thunderbolt ™扩展卡 (AIC)
连接到此接口。
* 请将 Thunderbolt ™ AIC 卡
安装到 PCIE3（默认插槽）。
