79
X299 Steel Legend
Italiano

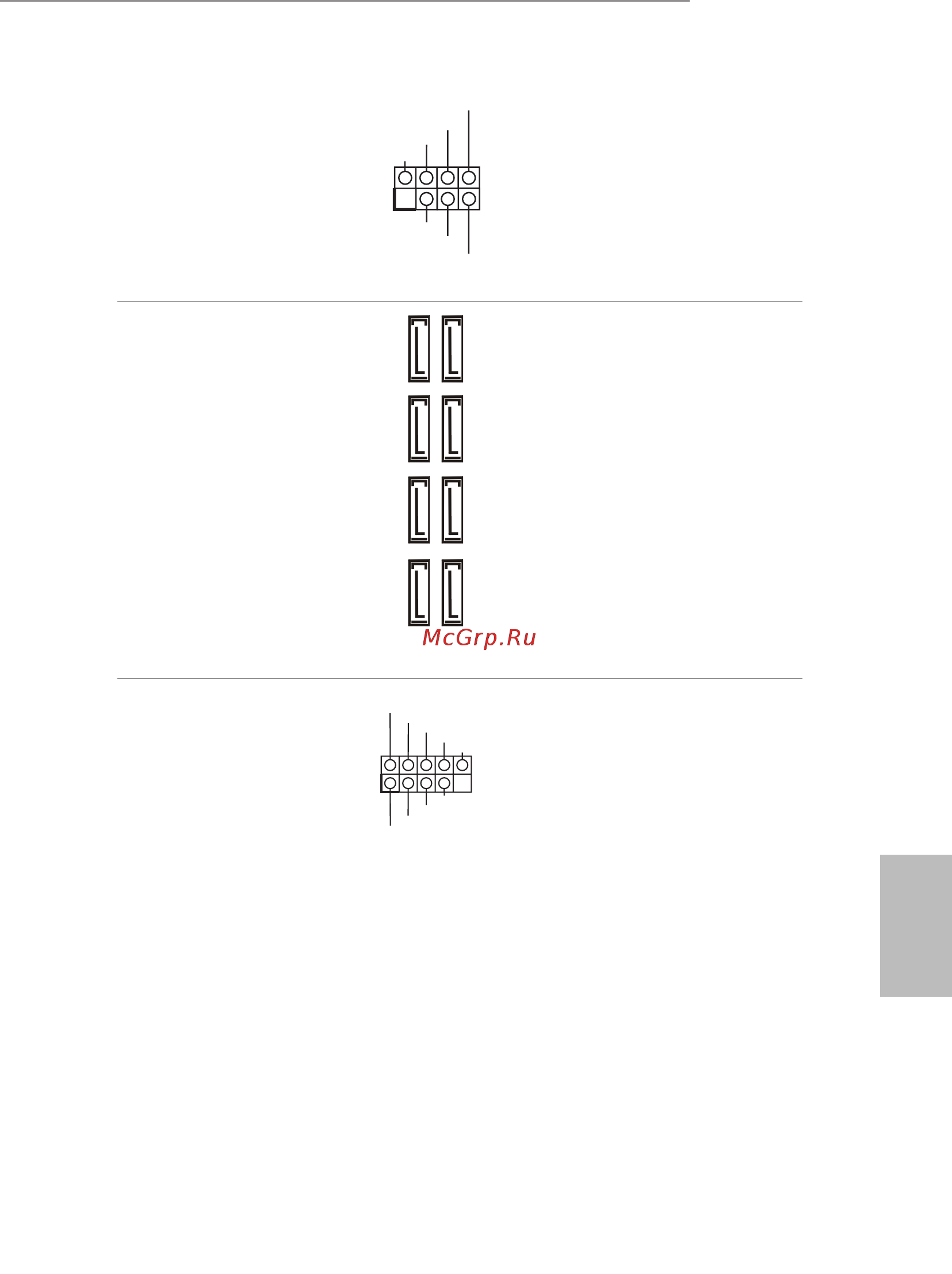

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 a 7 pin)
(vedere pag. 1, n. 22)
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
Collegare i LED alimentazione e
l’altoparlante a questo connettore.
Connettori Serial ATA3
(SATA3_0_1:
vedere pag. 1, n. 16)
(SATA3_2_3:
vedere pag. 1, n. 17)
(SATA3_4_5:
vedere pag.1, n. 18)
(SATA3_6_7:
vedere pag.1, n. 19)
SATA3_2
SATA3_3
SATA3_4
SATA3_5
SATA3_6
SATA3_7
SATA3_
0
SATA3_1
Questi otto connettori SATA3
supportano cavi di trasmissione
dati SATA per i dispositivi
d’archiviazione interni velocità di
trasferimento dati no a 6,0 Gb/s.
* Se M2_1 è occupato da un
dispositivo M.2 di tipo SATA,
SATA3_1 sarà disabilitato.
* Se M2_2 è occupato da un
dispositivo M.2 di tipo SATA,
SATA3_0 sarà disabilitato.
Header USB 2.0
(USB_5_6 a 9 pin)
(vedere pag. 1, n. 28)
(USB_7_8 a 9 pin)
(vedere pag. 1, n. 27)
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
Ci sono due connettori su
questa scheda madre. Ciascun
header USB 2.0 può supportare
due porte.
