52
Deutsch

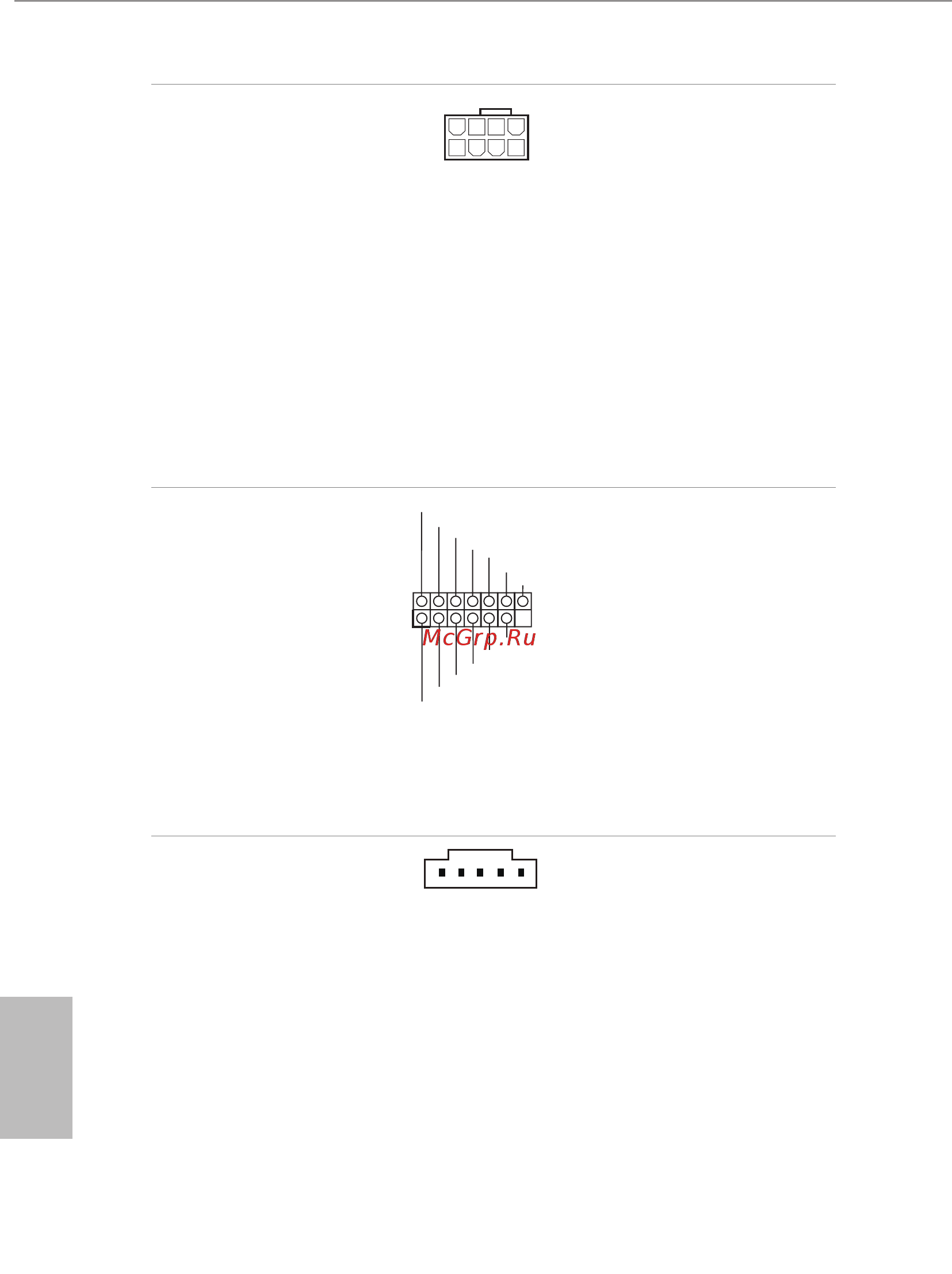

ATX-12-V-Netzanschlüsse
(8-polig, ATX12V1)
(siehe S. 1, Nr. 3)
(8-polig, ATX12V2)
(siehe S. 1, Nr. 4)
4
1
8 5
Dieses Motherboard bietet
zwei 8-polige ATX-12-
V-Netzanschlüsse. Bitte
schließen Sie es zur Nutzung
eines 4-poligen ATX-
Netzteils entlang Kontakt 1
und Kontakt 5 an.
*Warnung: Bitte stellen Sie
sicher, dass das Stromkabel
der CPU und nicht das der
Grakkarte angeschlossen
ist. Schließen Sie das PCIe-
Stromkabel nicht an diesen
Anschluss an.
SPI-TPM-Stileiste
(13-polig, SPI_TPM_J1)
(siehe S. 1, Nr. 21)
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
Dieser Anschluss unterstützt
das SPI Trusted Platform
Module- (TPM) System,
das Schlüssel, digitale
Zertikate, Kennwörter und
Daten sicher auewahren
kann. Ein TPM-System hil
zudem bei der Stärkung
der Netzwerksicherheit,
schützt digitale Identitäten
und gewährleistet die
Plattformintegrität.
underbolt-
Erweiterungskartenanschluss
(5-polig, TB1)
(siehe S. 1, Nr. 32)
1
Bitte verbinden Sie
eine underbolt™-
Erweiterungskarte über das
GPIO-Kabel mit diesem
Anschluss.
*Bitte installieren Sie die
underbolt™-AIC-Karte am
PCIE3.
