172
日本語

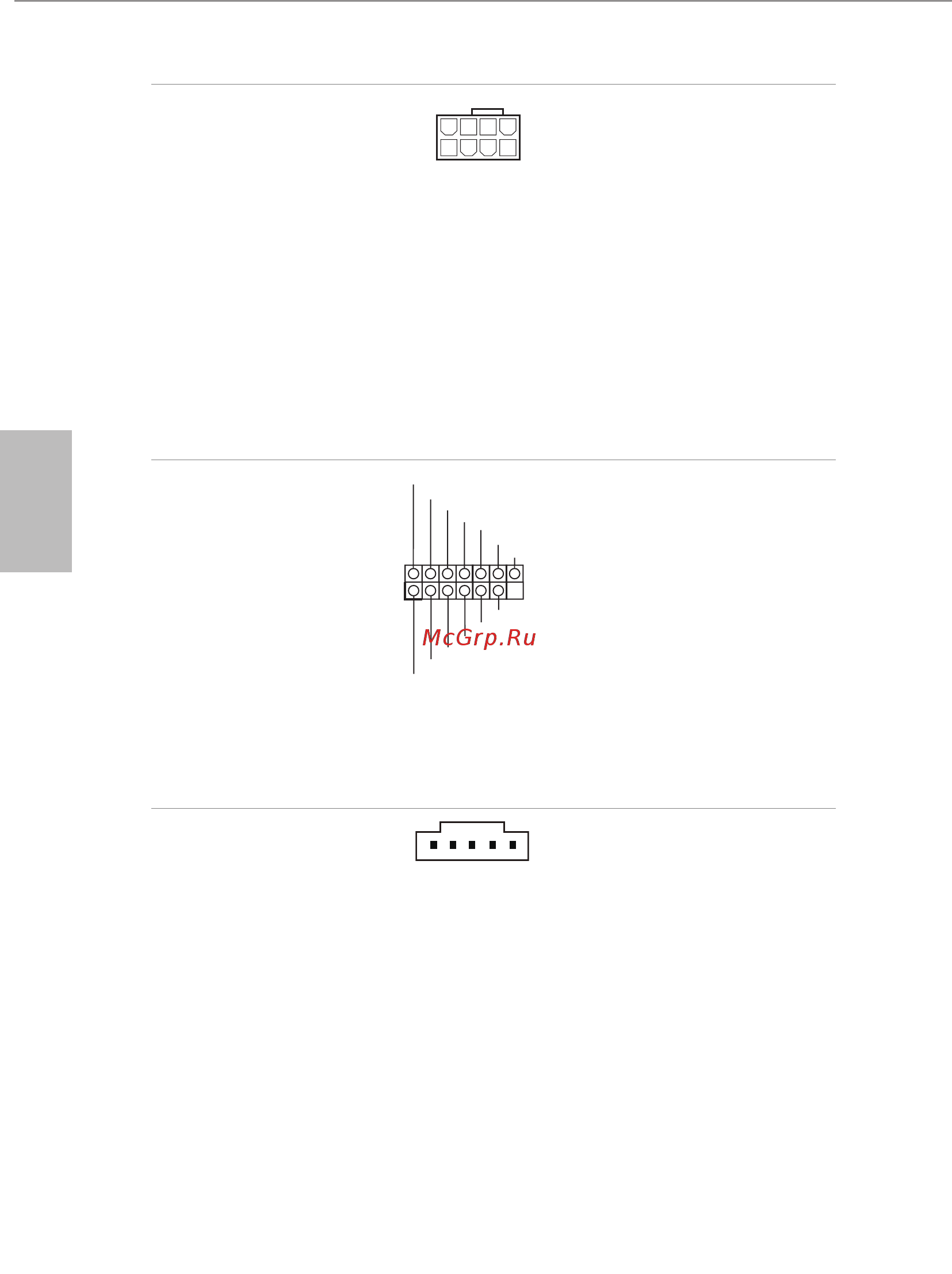

ATX 12V 電 源コネクタ
（8 ピン ATX12V1）
（p.1、No. 3 参照）
（8 ピン ATX12V2）
（p.1、No. 4 参照）
4
1
8 5
このマザーボードには、2 個
の 8 ピン ATX 12V 電源
コネクタが装備されてい
ます。4 ピンの ATX 電源を
使用するには、ピン 1 と 5 に
合わせて接続してください。
* 警告 : 接続されている電源
ケ ー ブ ル が 、グ ラ フ ィ ッ ク ス
カード用ではなく、CPU 用で
あることを 確 認してください。
PCIe 電源ケーブルをこの
コネクターに接続しないで
くだ さ い 。
SPI TPM Header
（S
PI TPM ヘッダー ）
（13 ピン SPI_TPM_J1)
（p.1、No. 21 参照）
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS
#
RST#
RSMRST#
TPM_PIRQ
このコ ネクタは SPI
ト ラ ス テ ッド・
プラットフォーム・モジュー ル
（TPM）システムに対応する
ので、鍵、デジタル証明書、
パスワード、データを安全に
保管できます。TPM システム
はまた、ネットワーク
セキュリティを高め、デジタル
証明書を保護し、プラット
フォームの完全性を保証し
ます。
underbolt AIC コネクタ
（5 ピン TB1）
（p.1、No. 32 参照）
1
GPIO ケーブルを使って、
underbolt ™ アドインカ ード
（AIC）をこのコネクタに接続
してください。
*PCIE3 に underbolt ™ AIC
カードを取り付けてください。
