한 국 어

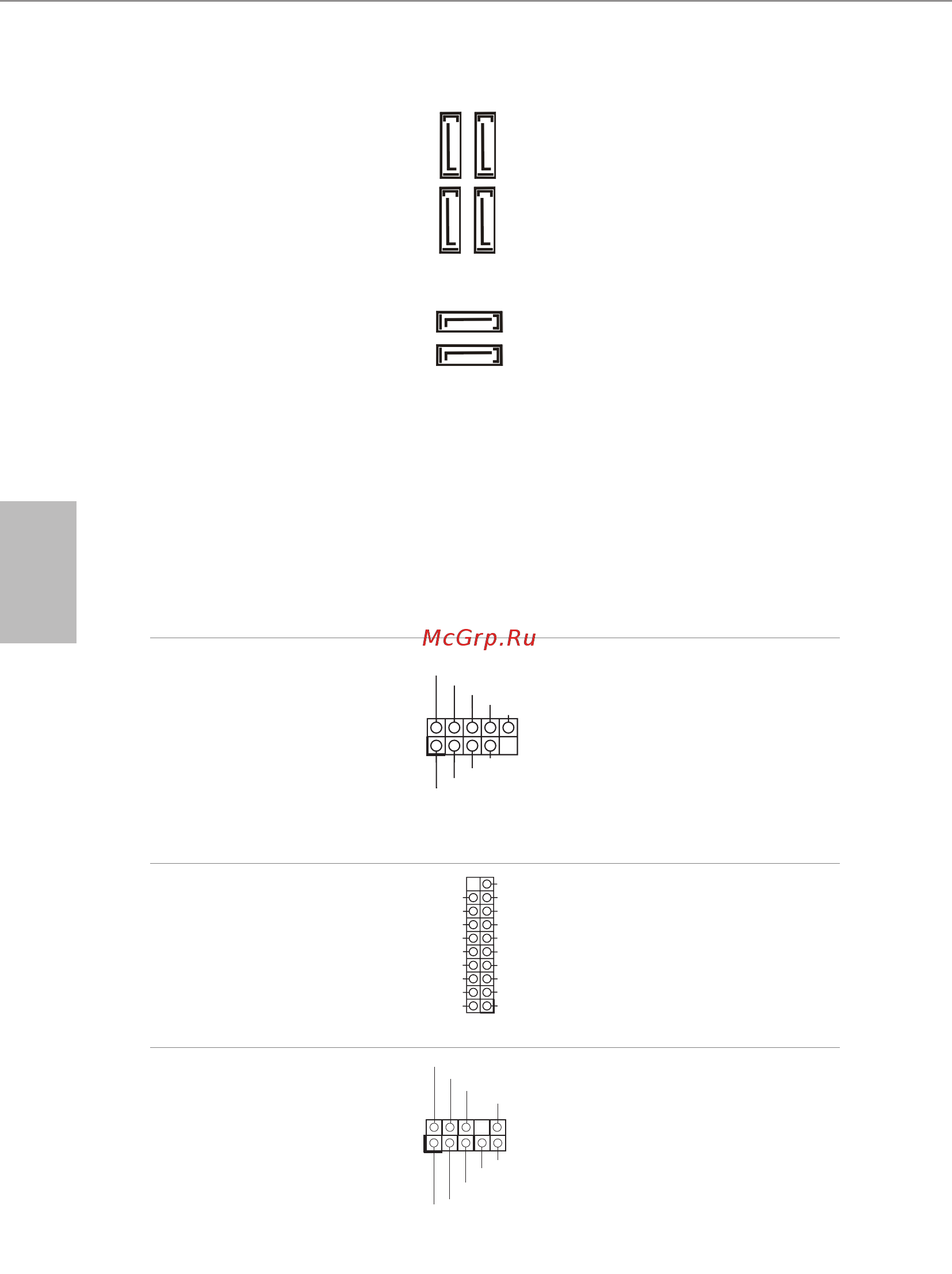

시리얼 ATA3 커넥터
(SATA3_0:
1 페이지 , 17 번 항목
참조 )
(SATA3_1:
1 페이지 , 18 번 항목
참조 )
(SATA3_2:
1 페이지 , 10 번 항목
참조 )
(SATA3_3:
1 페이지 , 11 번 항목
참조 )
(SATA3_4:
1 페이지 , 12 번 항목
참조 )
(SATA3_5:
1 페이지 , 13 번 항목
참조 )
이들 6 개의 SATA3 커넥터는
최대 6.0 Gb/s 데이터 전송
속도를 제공하는 내부 저장
장치용 SATA 데이터 케이블을
지원합니다 .
SATA- 타입 M.2 장치에서
M2_2 을 사용 중이면 ,
SATA3_0 이 비활성화됩니다 .
USB 2.0 헤더
(9 핀 USB3_4)
(1 페이지 , 21 번 항목
참조 )
(9 핀 USB5_6)
(1 페이지 , 20 번 항목
참조 )
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
이 마더보드에는 USB 2.0 헤더
두 개가 있습니다 . 각 USB 2.0
헤더는 포트 두 개를 지원할
수 있습니다 .
USB 3.2 Gen1 헤더
(19 핀 USB3_5_6)
(1 페이지 , 9 번 항목
참조 )
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
이 마더보드에는 하나의
USB 3.2 Gen1 헤더가
있습니다 . 각 USB 3.2 Gen1
헤더는 포트 두 개를 지원할
수 있습니다 .
전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 27 번 항목
참조 )
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
이 헤더는 오디오 장치를 전면
오디오 패널에 연결하는 데
사용됩니다 .
SATA3_1
SATA3_0
SATA3_5
SATA3_3
SATA3_4
SATA3_2
