81
B460M Pro4/ac
Español

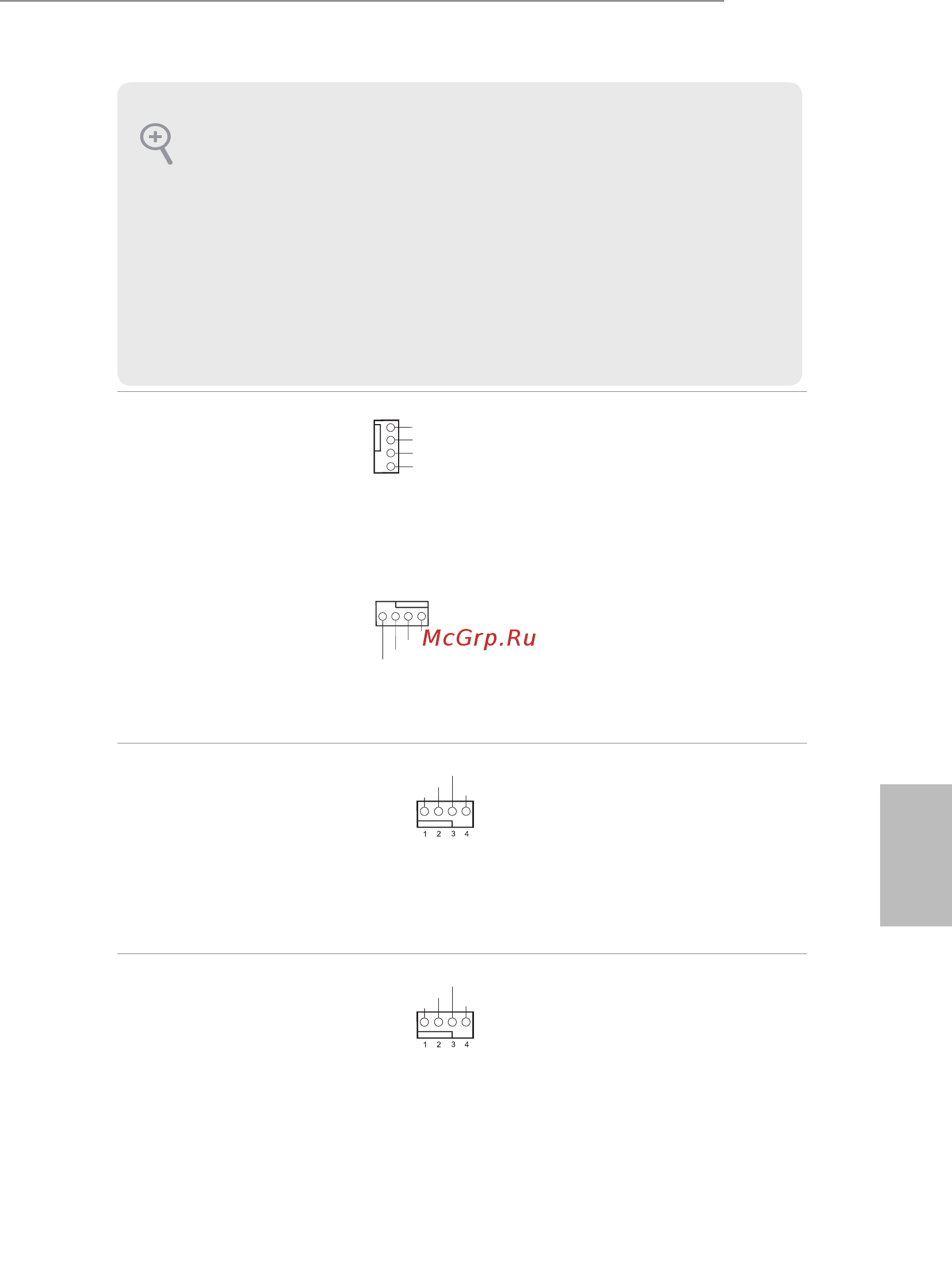

Conectores del ventilador
de la bomba de agua/
chasis
(CHA_FAN1/WP de 4
contactos)
(consulte la pág. 1, nº 28)
(CHA_FAN2/WP de 4
contactos)
(consulte la pág. 1, nº 23)
(CHA_FAN3/WP de 4
contactos)
(consulte la pág. 1, nº 14)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE_CONTROL
GND
4 3 2 1
Esta placa base proporciona tres
conectores para el ventilador
del
chasis
para refrigeración
por agua de 4 contactos. Si tiene
pensando conectar un ventilador
de refrigeración por agua del
chasis
de 3 contactos, conéctelo
al contacto 1-3.
Conector del ventilador
de la CPU
(CPU_FAN1 de 4
contactos)
(consulte la pág. 1, nº 3)
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
Esta placa base contiene
un conector de ventilador
(ventilador silencioso) de CPU
de 4 contactos. Si tiene pensando
conectar un ventilador de CPU
de 3 contactos, conéctelo al
contacto 1-3.
Conector del ventilador
de la bomba de agua/
CPU
(CPU_FAN2/WP de 4
contactos)
(consulte la pág. 1, nº 2)
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
Esta placa base proporciona un
conector de ventilador de CPU
de refrigeración por agua de
4 contactos. Si tiene pensando
conectar un ventilador de
disipador por agua de CPU de
3 contactos, conéctelo al
contacto 1-3.
1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA
para que pueda funcionar correctamente. Siga las instrucciones que se indican en
nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal
siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es
necesario que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (Front Mic) en
el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).
