164
繁體中文

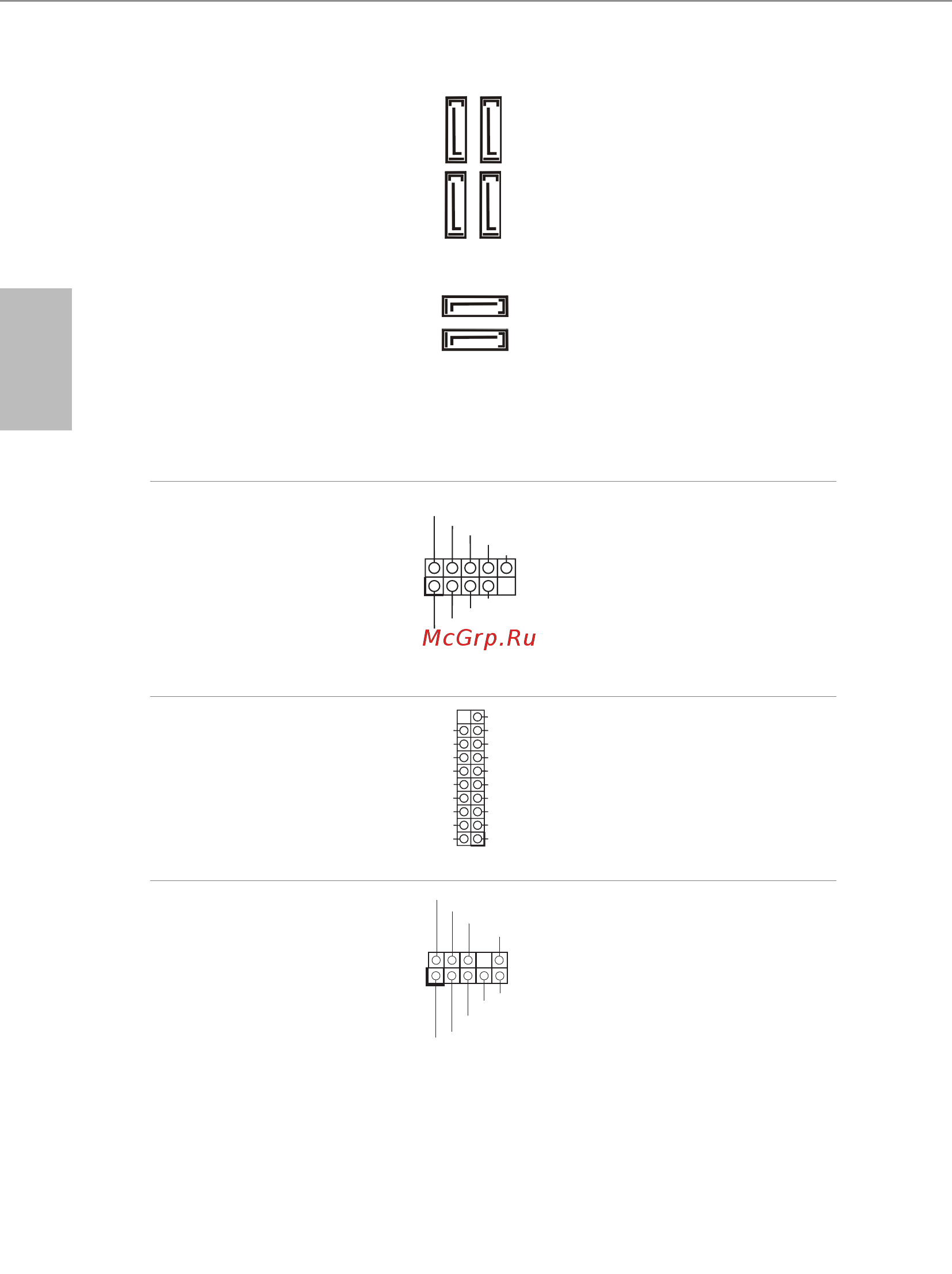

Serial ATA3 接頭
（SATA3_0：
請參閱第 1 頁，編號 17）
（SATA3_1：
請參閱第 1 頁，編號 18）
（SATA3_2：
請參閱第 1 頁，編號 10）
（SATA3_3：
請參閱第 1 頁，編號 11）
（SATA3_4：
請參閱第 1 頁，編號 12）
（SATA3_5：
請參閱第 1 頁，編號 13）
SATA3_1
SATA3_0
SATA3_5
SATA3_3
SATA3_4
SATA3_2
這六組 SATA3 接頭皆支援內
部儲存裝置的 SATA 資料纜
線，最高可達 6.0 Gb/s 資料傳
輸率。
若 M2_2 為 SATA 類型的
M.2 裝置佔用，將會停用
SATA3_0。
USB 2.0 排針
(9-pin USB3_4)
（請參閱第 1 頁，編號 21）
(9-pin USB5_6)
（請參閱第 1 頁，編號 20）
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
本主機板上含有兩組 USB 2.0
排針。各 USB 2.0 排針皆可支
援兩個連接埠。
USB 3.2 Gen1 排針
(19-pin USB3_5_6)
（請參閱第 1 頁，編號 9）
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
此主機板上有一個 USB 3.2
Gen1 排針。各 USB 3.2 Gen1
排針皆可支援兩個連接埠。
前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第 1 頁，編 號 27）
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
本排針適用於連接音訊裝置
至前面板音訊。
