166
繁體中文

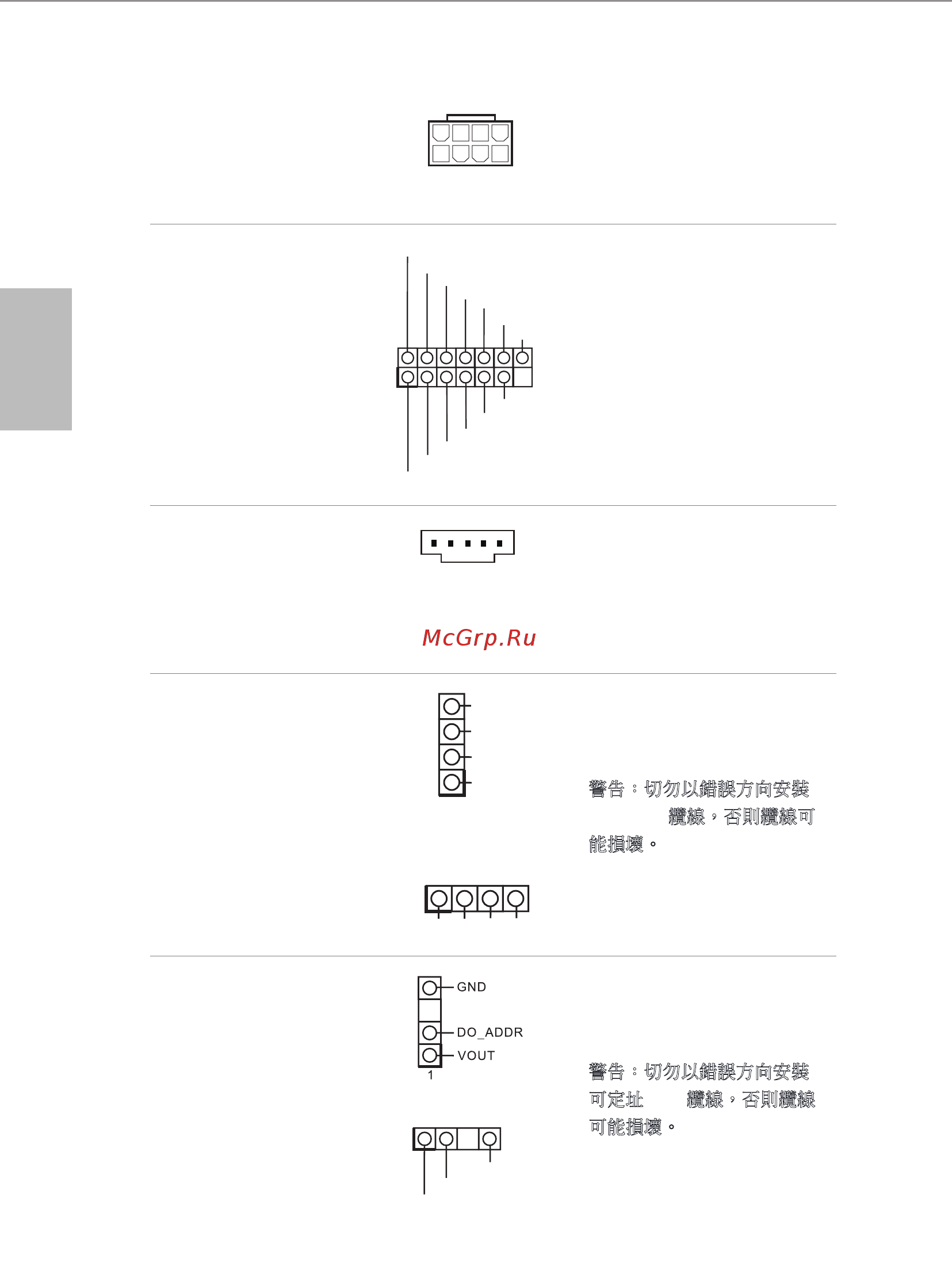

ATX 12V 電源接頭
(8-pin ATX12V1)
（請參閱第 1 頁，編號 1）
4
1
8 5
本主機板配備一組 8-pin ATX
12V 電源接頭。若要使用
4-pin ATX 電源供應器，請插
入 Pin 1 及 Pin 5。
SPI TPM 排針
(13-pin SPI_TPM_J1)
（請參閱第 1 頁，編號 19）
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
TPM_Present
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS
#
RST#
RSMRST#
TPM_PIRQ
此接頭支援 SPI 信賴平台模
組 (TPM) 系統，可確保儲存
金鑰、數位憑證、密碼及資
料的安全。TPM 系統也能強
化網路安全、保護數位身分
並確定平台完整性。
underbolt AIC 接頭
(5-pin TB1)
（請參閱第 1 頁，編號 24）
1
請透過 GPIO 纜線將
underbolt ™ 附加介面卡
(AIC) 接至此接頭。
* 請將 underbolt ™ AIC 卡安
裝於 PCIE3（預設插槽）。
RGB LED 排針
(4-pin RGB_LED1)
（請參閱第 1 頁，編號 6）
(4-pin RGB_LED2)
（請參閱第 1 頁，編號 25）
12V
G
R
B
1
12V GRB
1
RGB LED 排針用於連接 RGB
LED 延長線，可供使用者選
擇各種 LED 照明效果。
警告：切勿以錯誤方向安裝
RGB LED 纜線，否則纜線可
能損壞。
* 關於這種排針的詳細說明，
請參閱第 33 頁。
可定址 LED 排針
(3-pin ADDR_LED1)
（請參閱第 1 頁，編號 7）
(3-pin ADDR_LED2)
（請參閱第 1 頁，編號 26）
VOUT
DO_ADDR
GND
1
此排針用於連接可讓使用者
選擇各種 LED 燈效的可定址
LED 延長線。
警告：切勿以錯誤方向安裝
可定址 LED 纜線，否則纜線
可能損壞。
* 關於這種排針的詳細說明，
請參閱第 34 頁。
