68
Italiano
Italiano

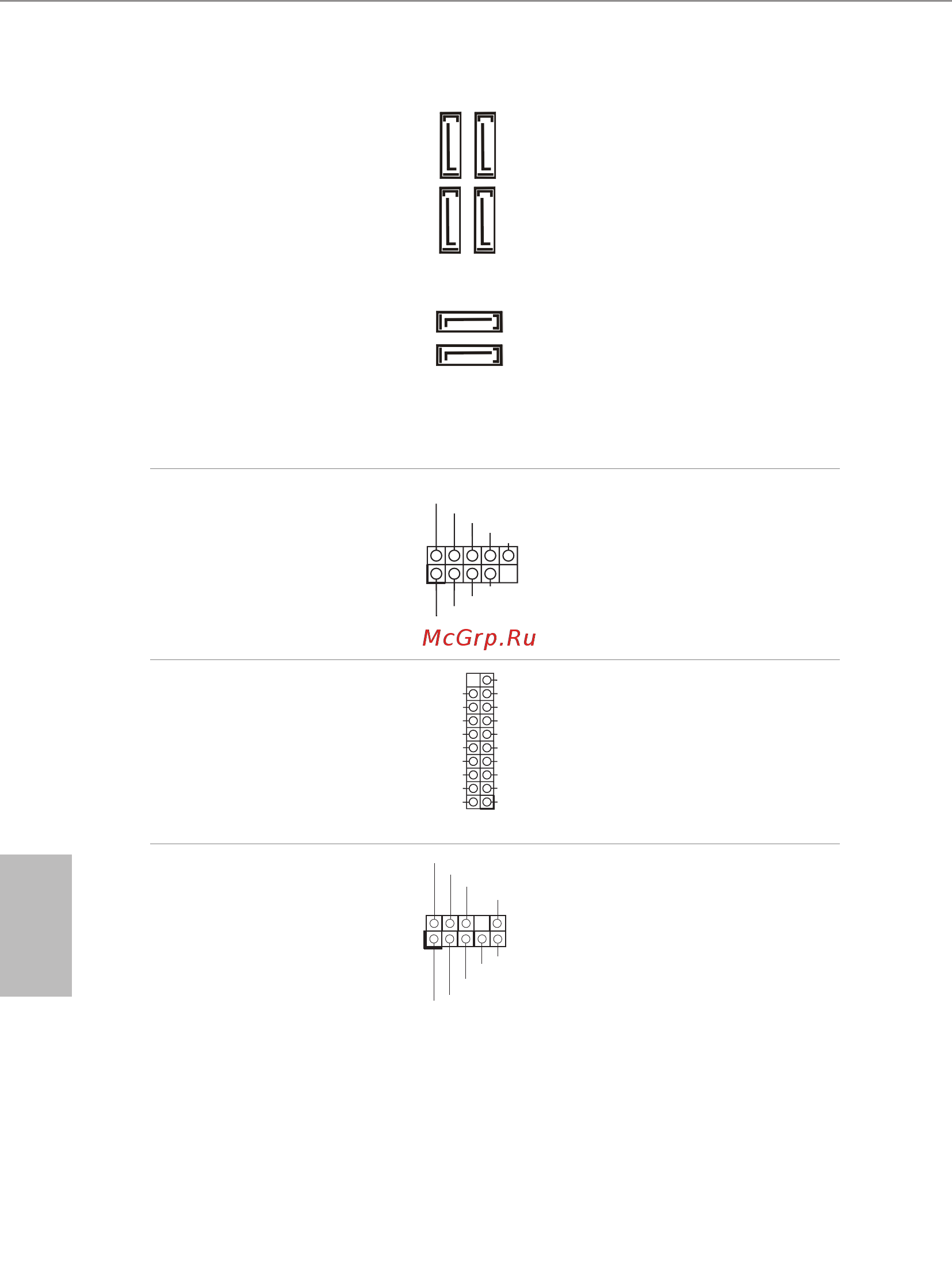

Connettori Serial ATA3
(SATA3_0:
vedere pag. 1, n. 17)
(SATA3_1:
vedere pag. 1, n. 18)
(SATA3_2:
vedere pag.1, n. 10)
(SATA3_3:
vedere pag.1, n. 11)
(SATA3_4:
vedere pag.1, n. 12)
(SATA3_5:
vedere pag.1, n. 13)
Questi sei connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati no a
6,0 Gb/s.
Se M2_2 è occupato da un
dispositivo M.2 di tipo SATA,
SATA3_0 sarà disabilitato.
Header USB 2.0
(USB3_4 a 9 pin)
(vedere pag. 1, n. 21)
(USB5_6 a 9 pin)
(vedere pag. 1, n. 20)
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
Ci sono due connettori
USB 2.0 su questa scheda
madre. Ciascun header USB 2.0
può supportare due porte.
Header USB 3.2 Gen1
(USB3_5_6 a 19 pin)
(vedere pag. 1, n. 9)
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
Su questa scheda madre c’è
un connettore USB 3.2 Gen1.
Ciascun header USB 3.2 Gen1
può supportare due porte.
Header audio pannello
anteriore
(HD_AUDIO1 a 9 pin)
(vedere pag. 1, n. 27)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Questo header serve a collegare
i dispositivi audio al pannello
audio anteriore.
SATA3_1
SATA3_0
SATA3_5
SATA3_3
SATA3_4
SATA3_2
