71
B460M Pro4/ac
Italiano
Italiano

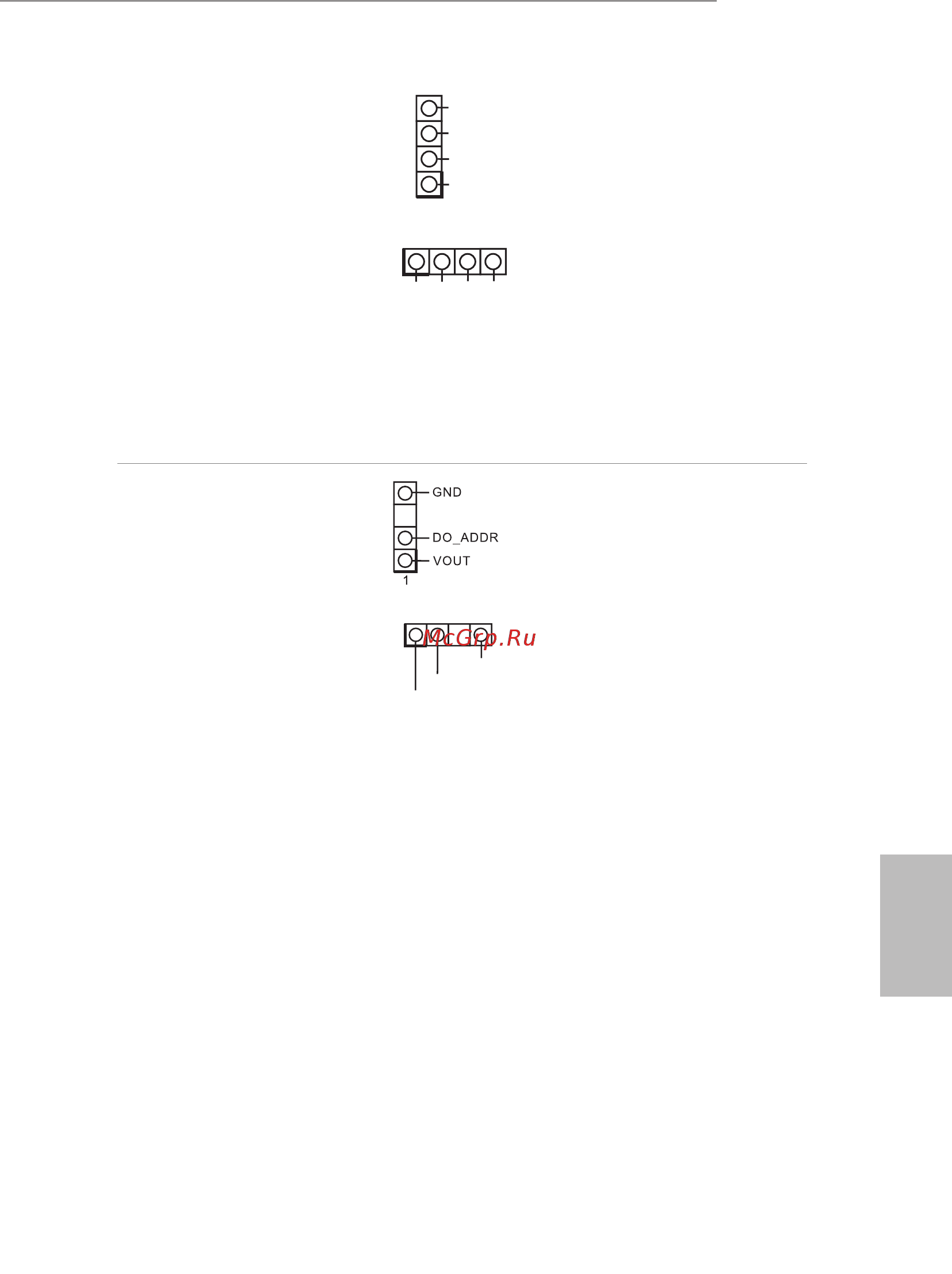

Collettore LED RGB
(RGB_LED1 a 4 pin)
(vedere pag. 1, n. 6)
(RGB_LED2 a 4 pin)
(vedere pag. 1, n. 25)
12V
G
R
B
1
12V GRB
1
Il collettore LED RGB viene
utilizzato per collegare la
prolunga LED RGB, che
consente agli utenti di scegliere
tra vari eetti di illuminazione a
LED.
Attenzione: Non installare il
cavo LED RGB in senso errato;
in caso contrario, il cavo
potrebbe danneggiarsi.
* Fare riferimento a pagina 33
per ulteriori istruzioni su questa
basetta.
Header LED indirizzabile
(ADDR_LED1 a 3 pin)
(vedere pag. 1, n. 7)
(ADDR_LED2 a 3 pin)
(vedere pag. 1, n. 26)
VOUT
DO_ADDR
GND
1
Questo header serve a collegare
il cavo di estensione del LED
indirizzabile
che consente di
scegliere tra vari eetti luce LED.
Attenzione:
Non installare mai
il cavo del LED indirizzabile
secondo un orientamento
errato, altrimento potrebbe
danneggiarsi.
* Fare riferimento a pagina 34
per ulteriori istruzioni su questa
basetta.
