ASRock B460M Pro4/ac [144/176] 日本語
![ASRock B460M Pro4/ac [144/176] 日本語](/views2/1686804/page144/bg90.png)
142
日本語

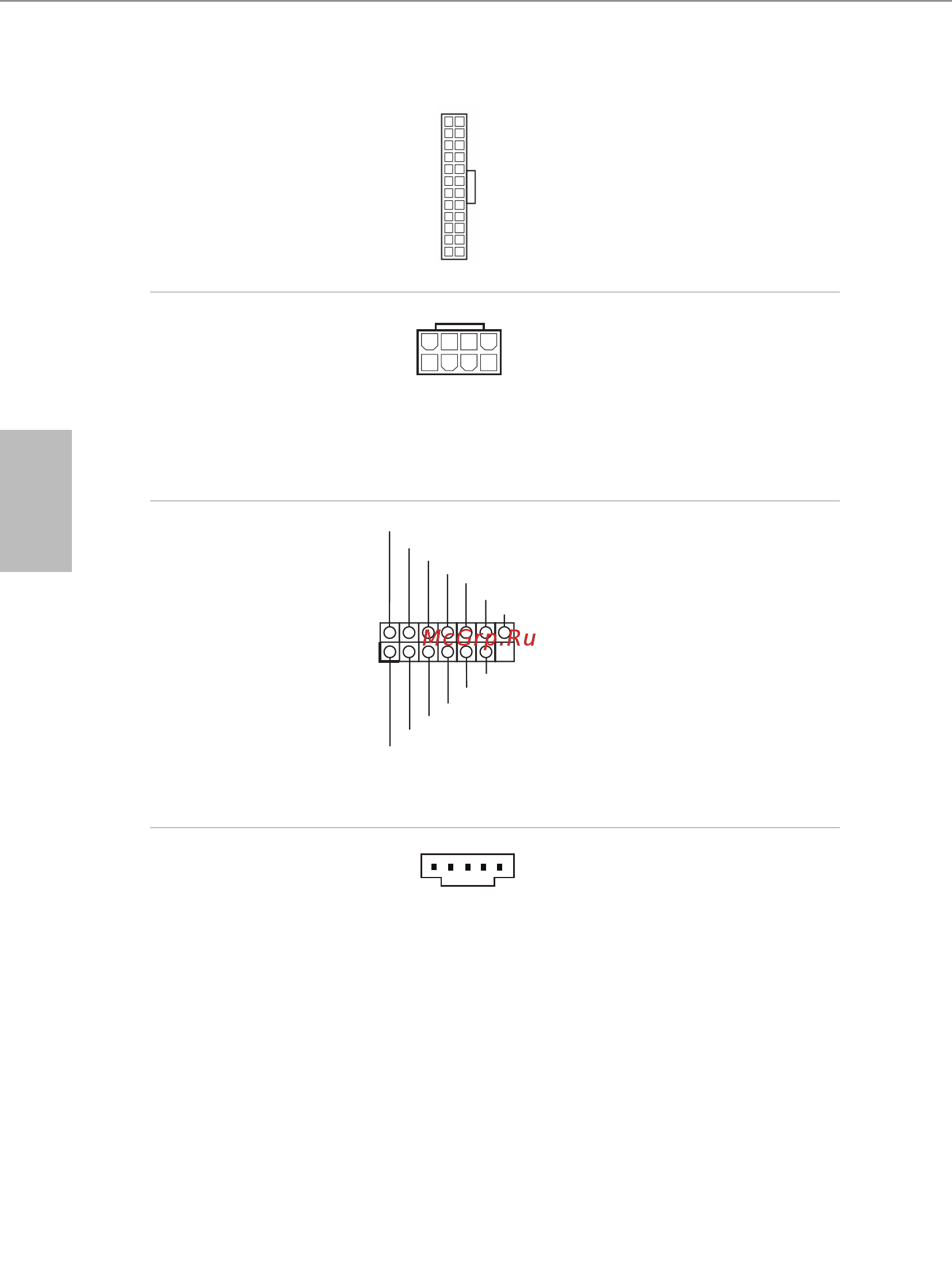

ATX 電源コネクタ
（24 ピン ATXPWR1）
（p.1、No. 8 参照）
このマザーボードは 24 ピン
ATX 電源コネクタが装備され
ています。 20 ピンの ATX 電源
を使用するには、ピン 1と 13
に合わせて接続してください。
ATX 12V 電源コネクタ
（8 ピン ATX12V1）
（p.1、No. 1 参照）
このマザーボードは 8 ピン
ATX12V 電源コネクターが
装備されています。 4 ピンの
ATX 電源を使用するには、
ピン 1と 5 に合わせて接続
してください。
SPI TPM Header
（SPI TPM ヘッダー）
（13 ピン SPI_TPM_J1)
（p.1、No. 19 参照）
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
TPM_Present
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
このコネクタは SPI
トラステッド・プラットフォーム・
モジュール（TPM）システムに
対応するので、鍵、デジタル
証明書、パスワード、データを
安全に保管できます。 TPM
システムはまた、ネットワーク
セキュリティを高め、デジタル
証明書を保護し、プラット
フォームの完全性を
保証します。
underbolt AIC
コネクタ
（5 ピン TB1）
（p.1、No. 24 参照）
1
GPIO ケーブルを使って、
underbolt ™ アドインカード
（AIC）をこのコネクタに接続
してください。
*PCIE3（デフォルトスロット）に
underbolt ™ AIC カードを
取り付けてください。
12
1
24
13
4
1
8 5
