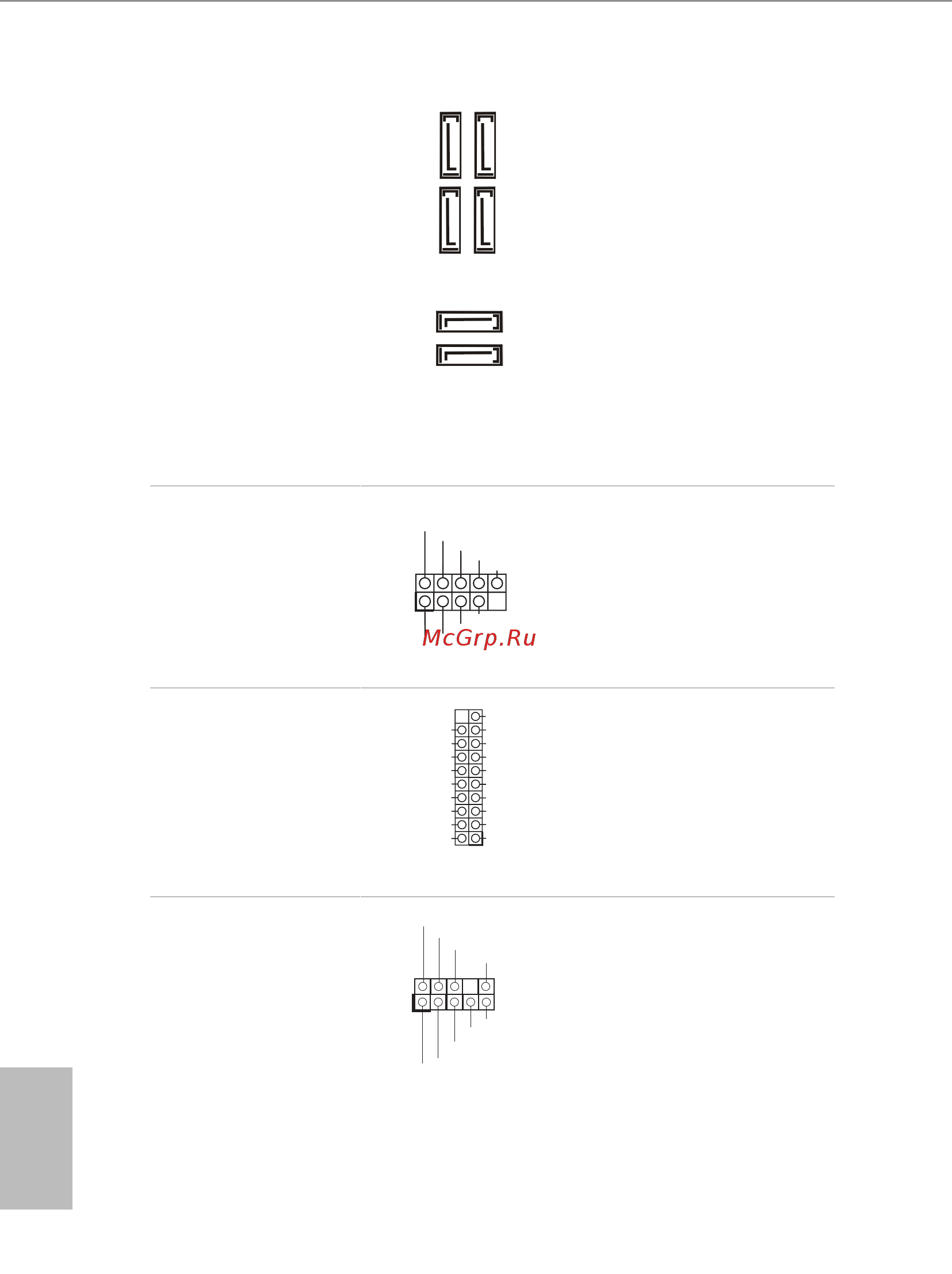

Serial ATA3 Connectors
(SATA3_0:
see p.1, No. 17)
(SATA3_1:
see p.1, No. 18)
(SATA3_2:
see p.1, No. 10)
(SATA3_3:
see p.1, No. 11)
(SATA3_4:
see p.1, No. 12)
(SATA3_5:
see p.1, No. 13)
ese six SATA3
connectors support SATA
data cables for internal
storage devices with up to
6.0 Gb/s data transfer rate.
If M2_2 is occupied by a
SATA-type M.2 device,
SATA3_0 will be disabled.
USB 2.0 Headers
(9-pin USB3_4)
(see p.1, No. 21)
(9-pin USB5_6)
(see p.1, No. 20)
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
ere are two USB
2.0 headers on this
motherboard.Each USB
2.0 header can support
two ports.
USB 3.2 Gen1 Header
(19-pin USB3_5_6)
(see p.1, No. 9)
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
ere is one USB 3.2
Gen1 header on this
motherboard. Each USB
3.2 Gen1 header can
support two ports.
Front Panel Audio Header
(9-pin HD_AUDIO1)
(see p.1, No. 27)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
is header is for
connecting audio devices
to the front audio panel.
SATA3_1
SATA3_0
SATA3_5
SATA3_3
SATA3_4
SATA3_2
