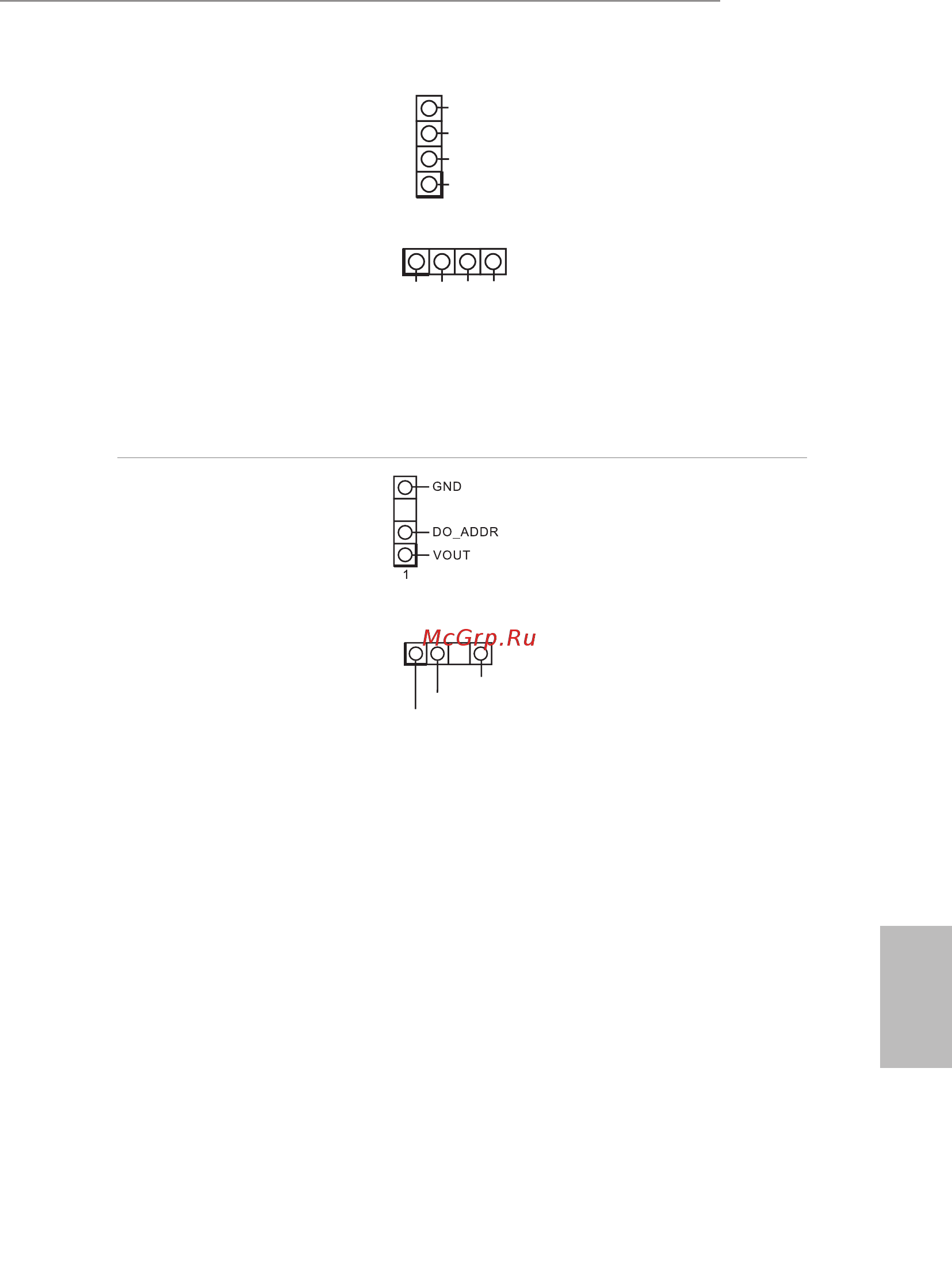

Embase LED RVB
(RGB_LED1 à 4 broches)
(voir p.1, No. 6)
(RGB_LED2 à 4 broches)
(voir p.1, No. 25)
12V
G
R
B
1
12V GRB
1
L'embase LED RVB sert à
connecter le câble d'extension
LED RVB qui permet aux
utilisateurs de choisir parmi
plusieurs eets lumineux LED.
Attention : N'installez jamais le
câble LED RVB dans le mauvais
sens ; dans le cas contraire, le
câble peut être endommagé.
*Veuillez consulter la page
33 pour des instructions
supplémentaires sur cette
embase.
Embase LED adressable
(ADDR_LED1 à 3
broches)
(voir p.1, No. 7)
(ADDR_LED2 à 3
broches)
(voir p.1, No. 26)
VOUT
DO_ADDR
GND
1
Cette embase sert à connecter un
câble de rallonge LED
adressable
permettant aux utilisateurs de
choisir parmi diérents eets
lumineux LED.
Attention :
N’installez jamais
le câble LED adressable dans
le mauvais sens. Dans le cas
contraire, le câble peut être
endommagé.
*Veuillez consulter la page
34 pour des instructions
supplémentaires sur cette
embase.
