139
B460M Pro4/ac
日本語

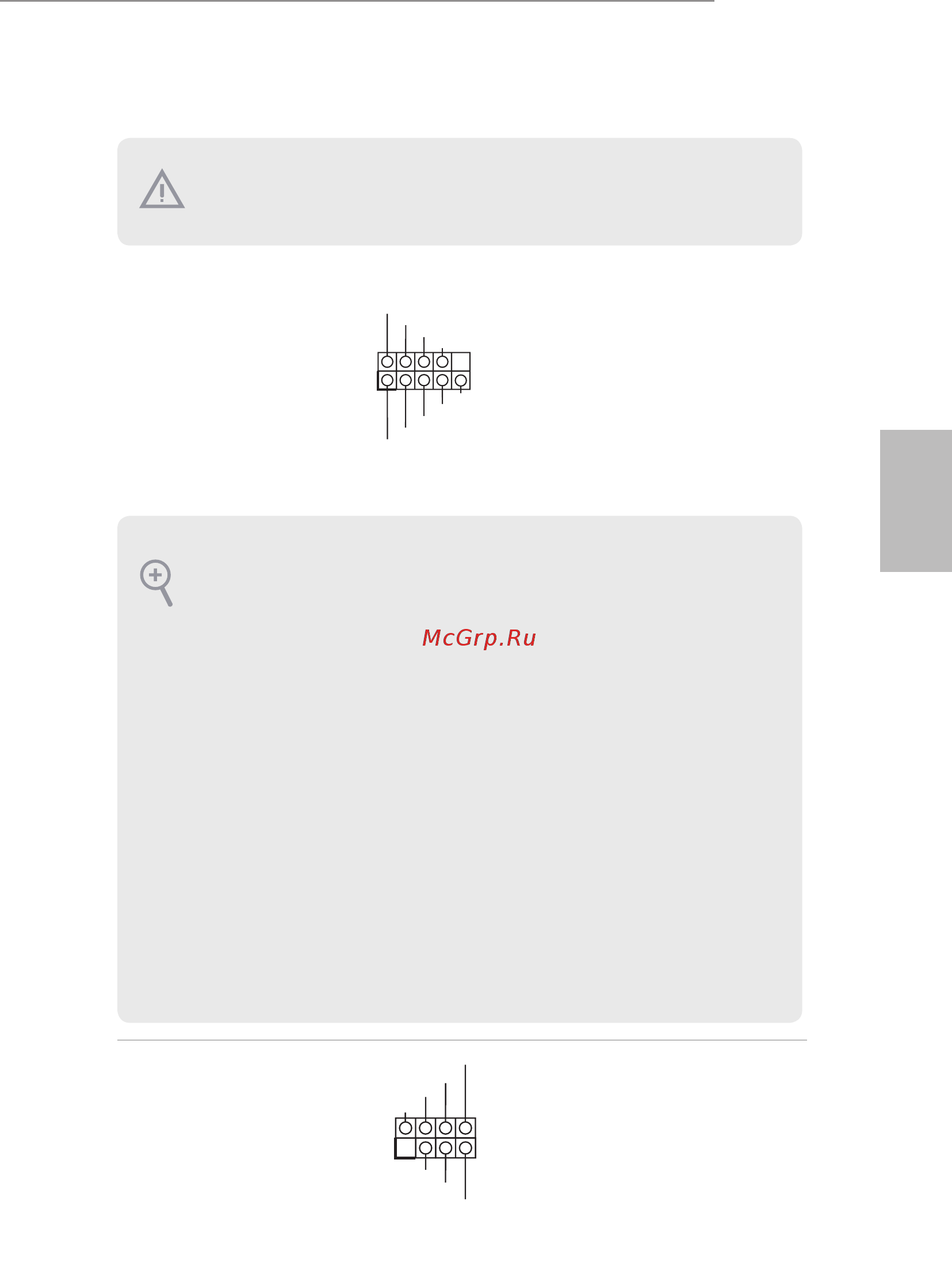

1.4 オンボードのヘッダーとコネクタ
システムパネルヘッダー
（9 ピン PANEL1）
（p.1、No. 16 参照）
電源スイッチを接続し、
スイッチをリセットし、下記の
ピン割り当てに従って、
シャーシのシステムステータス
表示ランプをこのヘッダーに
セットします。 ケーブルを接続
するときには、ピンの＋と−に
気をつけてください。
シャーシイントルージョ
ンとスピーカーヘッダー
（7 ピン SPK_CI1）
（p.1、No. 15 参照）
シャーシイントルージョンと
シャーシスピーカーをこの
ヘッダーに接続してください。
PWRBTN（電源スイッチ）：
シャーシ前面パネルの電源スイッチに接続してください。 電源スイッチを使用して、
システムをオフにする方法を設定できます。
RESET（リセットスイッチ）：
シャーシ前面パネルのリセットスイッチに接続してください。 コンピューターが
フリーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、
コンピューターを再起動します。
PLED（システム電源 LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。
システム稼働中は、LED が点灯します。 システムが S1/S3 スリープ状態の場合には、
LED は点滅を続けます。 システムが S4 スリープ状態または電源オフ（S5）のとき
には、LED はオフです。
HDLED（ハードドライブアクティビティLED）：
シャーシ前面パネルのハードドライブアクティビティ LED に接続してください。
ハードドライブのデータを読み取りまたは書き込み中に、LED はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモ
ジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブ
アクティビティLED、スピーカーなどから構成されます。シャーシの前面パネル
モジュールとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り
当てが正しく合致していることを確かめてください。
オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネ
クタにはジャンパーキャップを被せないでください。 ヘッダーおよびコネクタにジャ
ンパーキャップを被せると、マザーボードに物理損傷が起こることがあります。
GND
R ESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
