45
B460M Pro4/ac
Deutsch

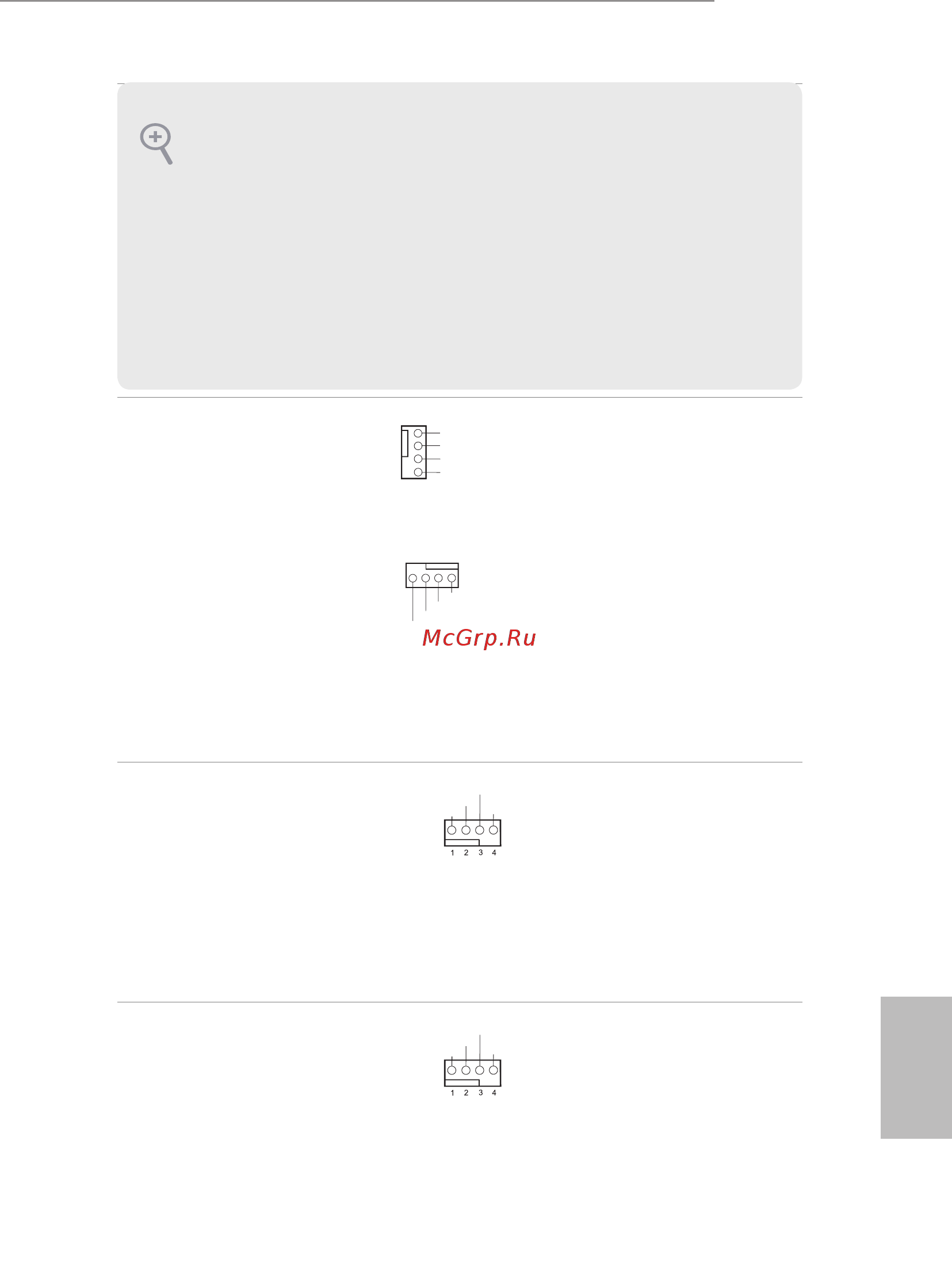

Gehäuse-/Wasserpumpen-
Lüeranschlusse
(4-polig, CHA_FAN1/WP)
(siehe S. 1, Nr. 28)
(4-polig, CHA_FAN2/WP)
(siehe S. 1, Nr. 23)
(4-polig, CHA_FAN3/WP)
(siehe S. 1, Nr. 14)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
FAN_SPEED
FAN_SPEED_CONTROL
FAN_VOLTAGE_CONTROL
GND
4 3 2 1
Dieses Motherboard
bietet drei 4-polige
Wasserkühlung-Gehäu-
selüeranschlüsse. Falls Sie
einen 3-poligen
Gehäuse-
Wasserkühlerlüer
anschließen möchten,
verbinden Sie ihn bitte mit
Kontakt 1 bis 3.
CPU-Lüeranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 3)
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
Dieses Motherboard
bietet einen 4-poligen
CPU-Lüeranschluss
(lautloser Lüer). Falls Sie
einen 3-poligen CPU-Lüer
anschließen möchten,
verbinden Sie ihn bitte mit
Kontakt 1 bis 3.
CPU-/Wasserpumpen-
Lüeranschluss
(4-polig, CPU_FAN2/WP)
(siehe S. 1, Nr. 2)
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
Dieses Motherboard
bietet einen 4-poligen
Wasserkühlung-CPU-
Lüeranschluss. Falls Sie
einen 3-poligen CPU-Was-
serkühlerlüer anschließen
möchten, verbinden Sie ihn
bitte mit Kontakt 1 bis 3.
1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss
dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die
Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der
Audiostileiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen
sie nicht für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes
Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording
Volume (Aufnahmelautstärke)“ an.
