44
Deutsch

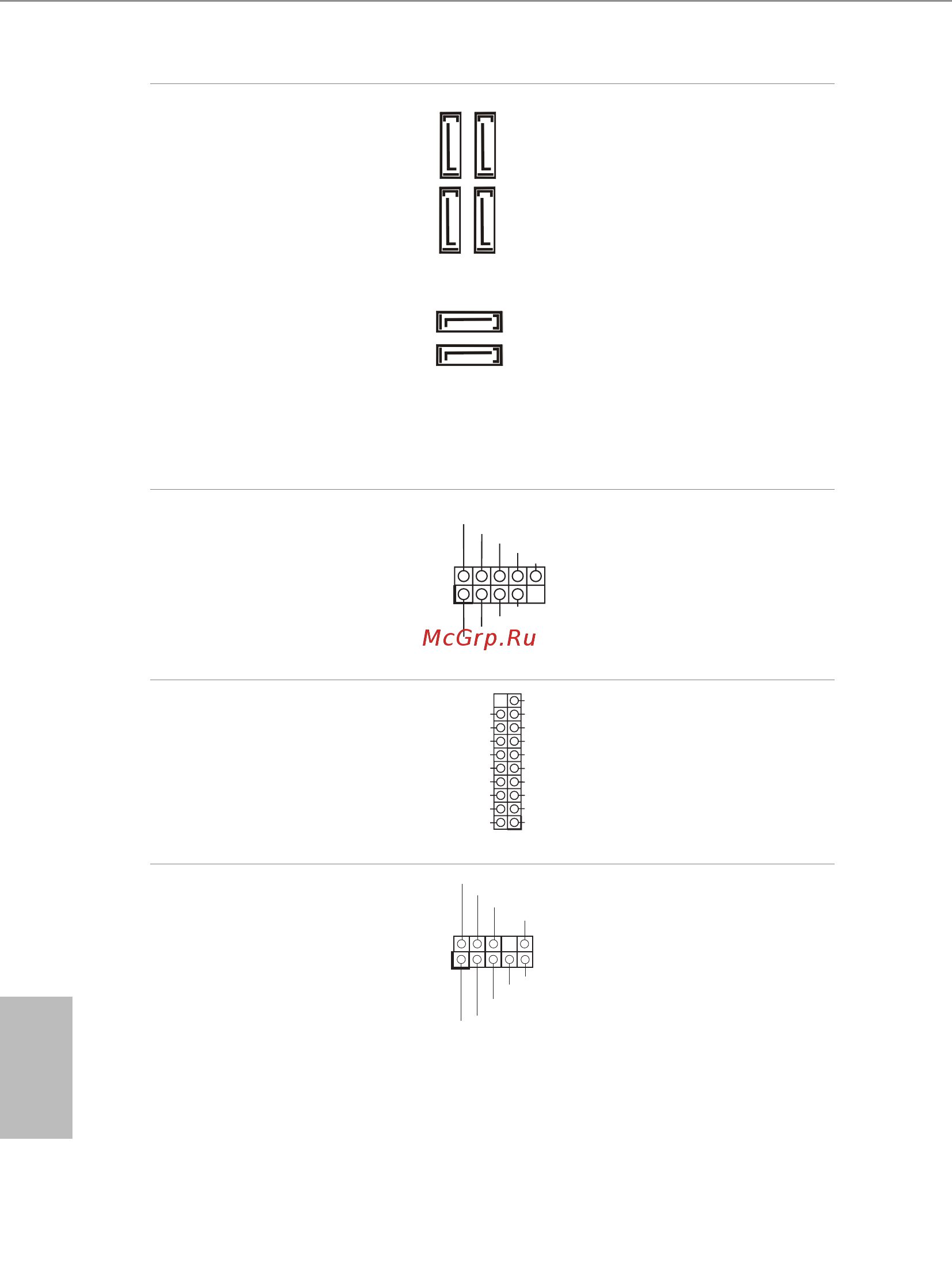

Serial-ATA-III-Anschlüsse
(SATA3_0:
siehe S. 1, Nr. 17)
(SATA3_1:
siehe S. 1, Nr. 18)
(SATA3_2:
siehe S. 1, Nr. 10)
(SATA3_3:
siehe S. 1, Nr. 11)
(SATA3_4:
siehe S. 1, Nr. 12)
(SATA3_5:
siehe S. 1, Nr. 13)
Diese sechs SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungsge
schwindigkeit bis 6,0 Gb/s.
Wenn M2_2 durch ein
SATA-Typ-M.2-Gerät
belegt ist, wird SATA3_0
deaktiviert.
USB 2.0-Stileisten
(9-polig, USB3_4)
(siehe S. 1, Nr. 21)
(9-polig, USB5_6)
(siehe S. 1, Nr. 20)
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
Es gibt zwei USB-2.0-
Stileisten an diesem
Motherboard. Jede
USB 2.0-Stileiste kann
zwei Ports unterstützen.
USB 3.2 Gen1-Stileiste
(19-polig, USB3_5_6)
(siehe S. 1, Nr. 9)
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
Es gibt eine USB-3.2
Gen1-Stileiste an diesem
Motherboard. Jede USB 3.2
Gen1-Stileiste kann zwei
Ports unterstützen.
Audiostileiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 27)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Diese Stileiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.
SATA3_1
SATA3_0
SATA3_5
SATA3_3
SATA3_4
SATA3_2
