143
B460M Pro4/ac
日本語

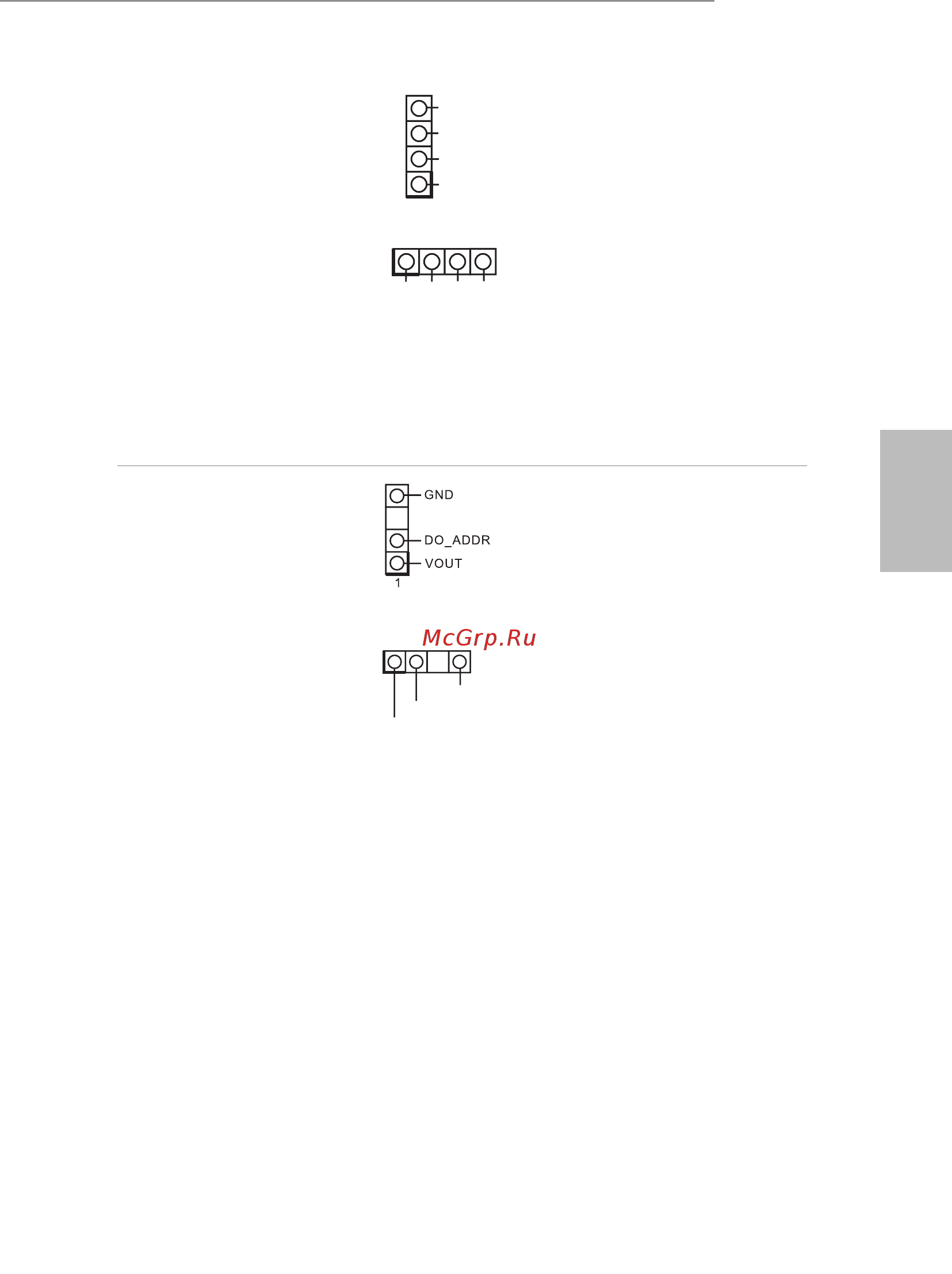

RGB LED ヘッダー
（4 ピン RGB_LED1）
（p.1、No. 6 参照）
（4 ピン RGB_LED2）
（p.1、No. 25 参照）
12V
G
R
B
1
12V GRB
1
RGB LED ヘッダーは RGB LED
延長ケーブルの接続に使用
され、これによりユーザーは
さまざまな LED 証明効果から
選択することができます。
注意 : RGB LED ケーブルは
間違った方向に取り付けない
でください。間違った方向に
取り付けるとケーブルが破損
することがあります。
* このヘッダーに関する詳細
指示については、33 ページを
ご参照ください。
アドレサブル LED
ヘッダー
(3 ピン ADDR_LED1)
（p.1、No. 7 参照）
(3 ピン ADDR_LED2)
（p.1、No. 26 参照）
VOUT
DO_ADDR
GND
1
このヘッダーを使用して、
アドレサブル
LED 延長
ケーブルを接続すれば、
ユーザーは、さまざまな LED
ライティング
効果から選択でき
ます。
注意 :
アドレサブル LED
ケーブルは間違った方向に
取り付けないでください。
間違った方向に取り付けると、
ケーブルが破損することがあり
ます。
* このヘッダーに関する詳細
指示については、34 ページを
ご参照ください。
