58
Français
Français

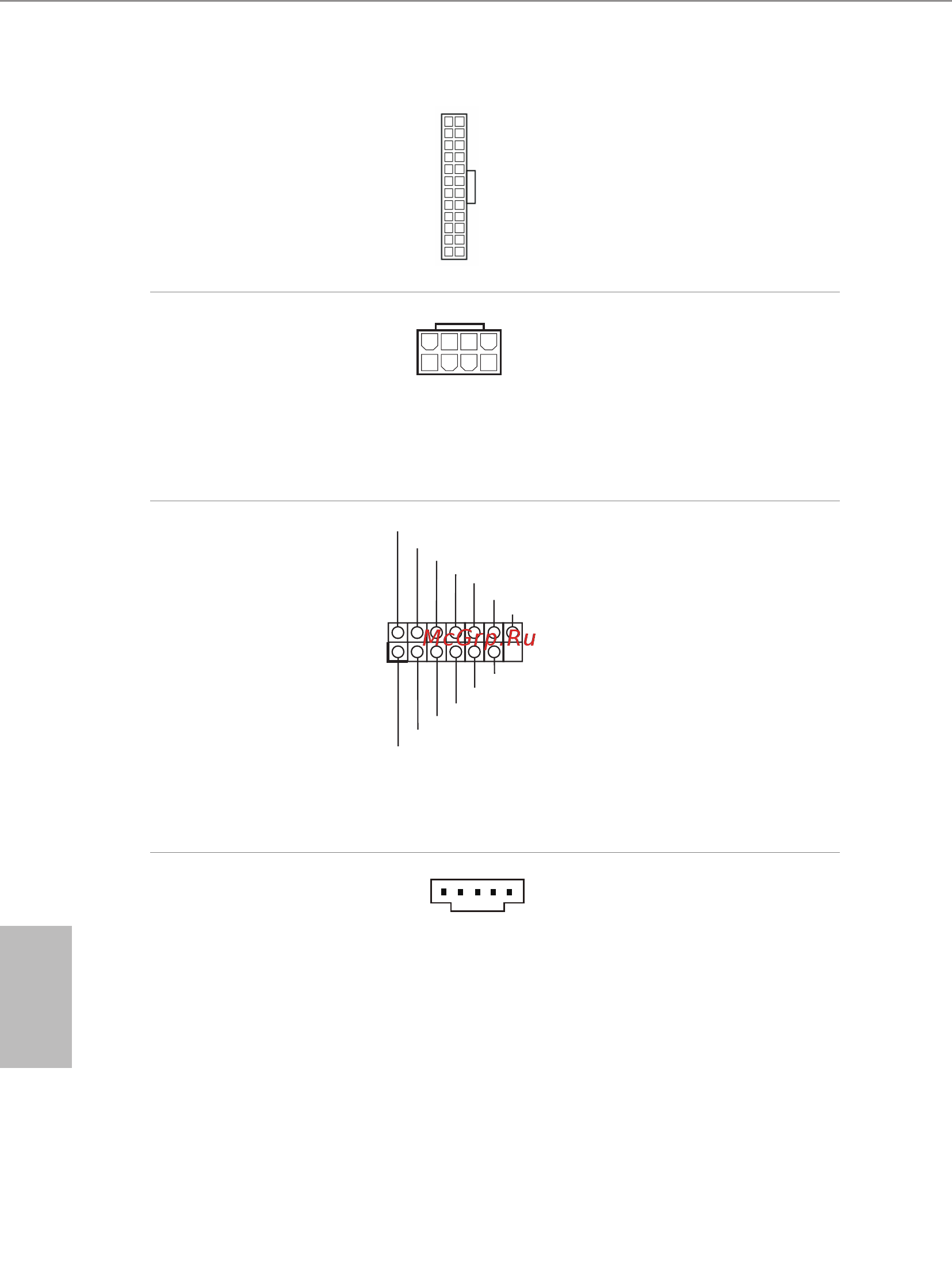

Connecteur
d’alimentation ATX
(ATXPWR1 à 24
broches)
(voir p.1, No. 8)
Cette carte mère est dotée d’un
connecteur d’alimentation ATX
à 24 broches. Pour utiliser une
alimentation ATX à 20 broches,
veuillez eectuer les branche-
ments sur la Broche 1 et la
Broche 13.
Connecteur
d’alimentation ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)
Cette carte mère est dotée d’un
connecteur d’alimentation
ATX 12V à 8 broches. Pour
utiliser une alimentation ATX à
4 broches, veuillez eectuer les
branchements sur la Broche 1 et
la Broche 5.
Embase SPI TPM
(SPI_TPM_J1 à 13
broches)
(voir p.1, No. 19)
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
TPM_Present
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
Ce connecteur prend en charge
un module SPI TPM (Trusted
Platform Module – Module
de plateforme sécurisée), qui
permet de sauvegarder clés,
certicats numériques, mots
de passe et données en toute
sécurité. Le système TPM
permet également de renforcer
la sécurité du réseau, de protéger
les identités numériques et
de préserver l’intégrité de la
plateforme.
Connecteur underbolt
AIC
(TB1 à 5 broches)
(voir p.1, No. 24)
1
Veuillez connecter une carte
d’extension underbolt™ (AIC)
à ce connecteur via le câble
GPIO.
*Veuillez installer la carte
underbolt™ AIC sur PCIE3
(emplacement par défaut).
12
1
24
13
4
1
8 5
