130
한 국 어

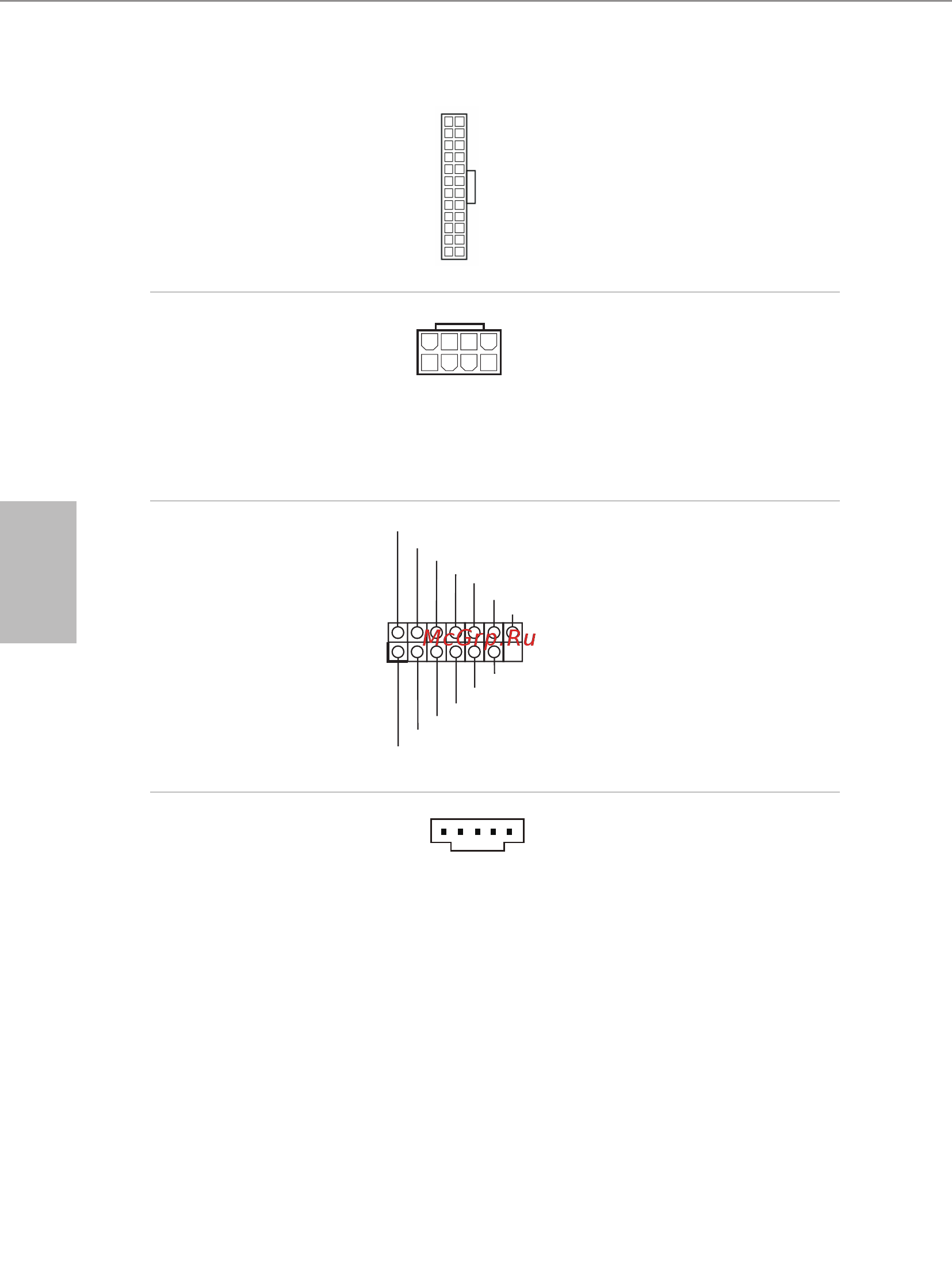

ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 8 번 항목
참조 )
이 마더보드에는 24 핀 ATX
전원 커넥터가 탑재되어
있습니다 . 20 핀 ATX
전원공급장치를 사용하려면
핀 1 과 핀 13 을 따라
연결하십시오 .
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 페이지 , 1 번 항목
참조 )
이 마더보드에는 8 핀
ATX 12V 전원 커넥터가
탑재되어 있습니다 . 4 핀 ATX
전원공급장치를 사용하려면
핀 1 과 핀 5 을 따라
연결하십시오 .
SPI TPM 헤더
(13 핀 SPI_TPM_J1)
(1 페이지 , 19 번 항목
참조 )
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
TPM_Present
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
이 커넥터는 키 , 디지털
인증서 , 암호 및 데이터를
안전하게 보관할 수 있는 SPI
TPM(Trusted Platform Module)
시스템을 지원합니다 . TPM
시스템은 네트워크 보안을
강화하고 , 디지털 신원을
보호하며 플랫폼 무결성을
유지합니다 .
underbolt AIC 커넥터
(5 핀 TB1)
(1 페이지 , 24 번 항목
참조 )
1
underbolt ™ 확장
카드 (AIC) 를 GPIO 케이블로
이 커넥터에 연결하십시오 .
*underbolt ™ AIC 카드를
PCIE3( 기본 슬롯 ) 에
설치하십시오 .
12
1
24
13
4
1
8 5
