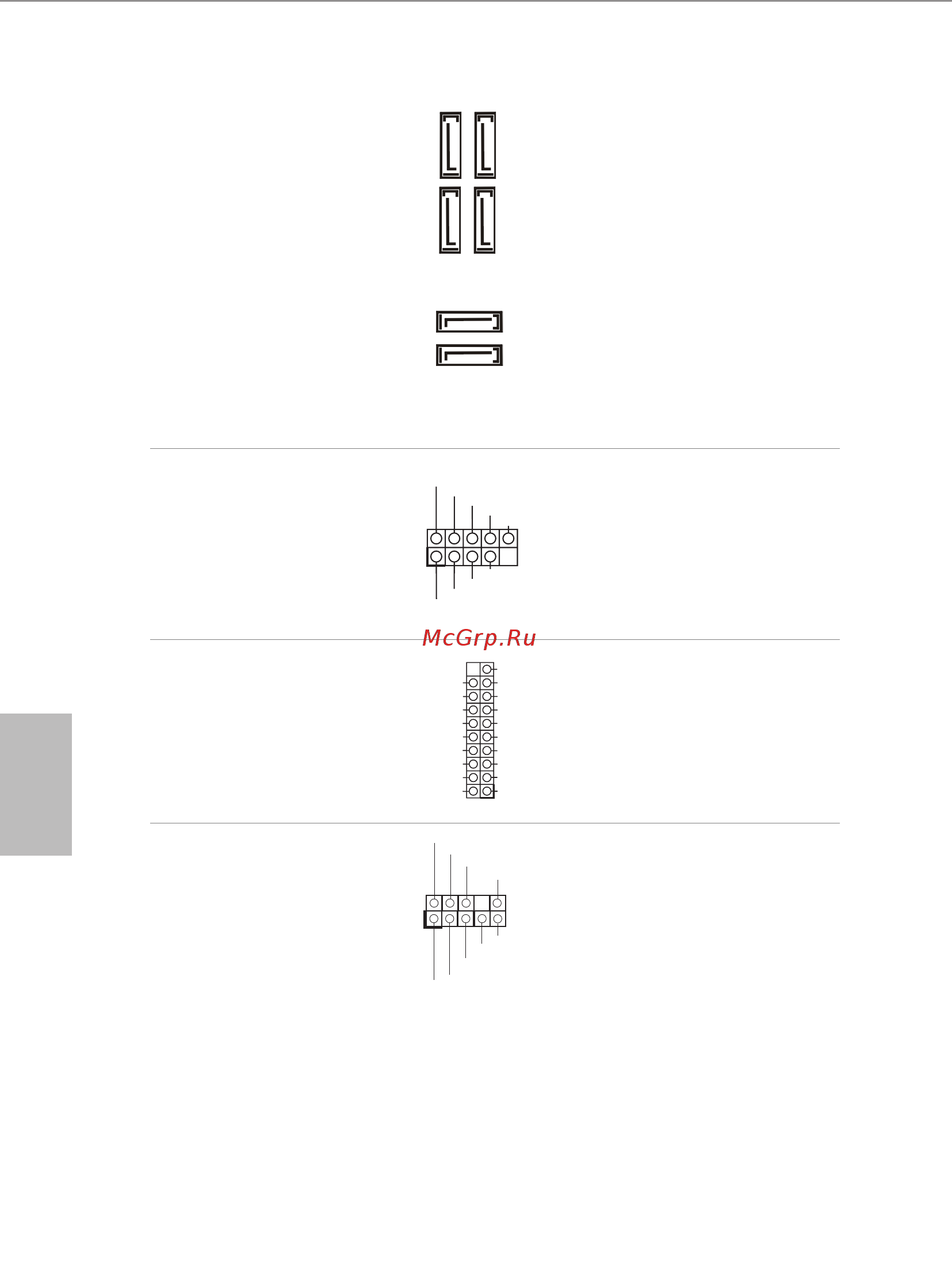

Разъемы Serial ATA3
(SATA3_0:
см. стр. 1, № 17)
(SATA3_1:
см. стр. 1, № 18)
(SATA3_2:
см. стр.1,№ 10)
(SATA3_3:
см. стр.1,№ 11)
(SATA3_4:
см. стр.1,№ 12)
(SATA3_5:
см. стр.1,№ 13)
Эти шесть разъемов
SATA3 предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи
данных со скоростью до
6,0 Гб/с.
Если слот M2_2 занят
устройством М.2 типа SATA,
интерфейс SATA3_0 будет
отключен.
Колодки USB 2.0
(9-контактная, USB3_4)
(см. стр. 1, № 21)
(9-контактная, USB5_6)
(см. стр. 1, № 20)
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
На системной плате имеются
две колодки USB2.0. Каждая
колодка USB 2.0 поддерживает
два порта.
Колодки USB 3.2 Gen1
(19-контактная,
USB3_5_6)
(см. стр. 1, № 9)
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
На системной плате имеется
одна колодка USB3.2 Gen1.
Каждая колодка USB 3.2 Gen1
поддерживает два порта.
Аудиоколодка передней
панели
(9-контактов, HD_
AUDIO1)
(см. стр. 1, № 27)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Эта колодка предназначена
для подключения
аудиоустройств к передней
аудиопанели.
SATA3_1
SATA3_0
SATA3_5
SATA3_3
SATA3_4
SATA3_2
