95
B460M Pro4/ac
Русский

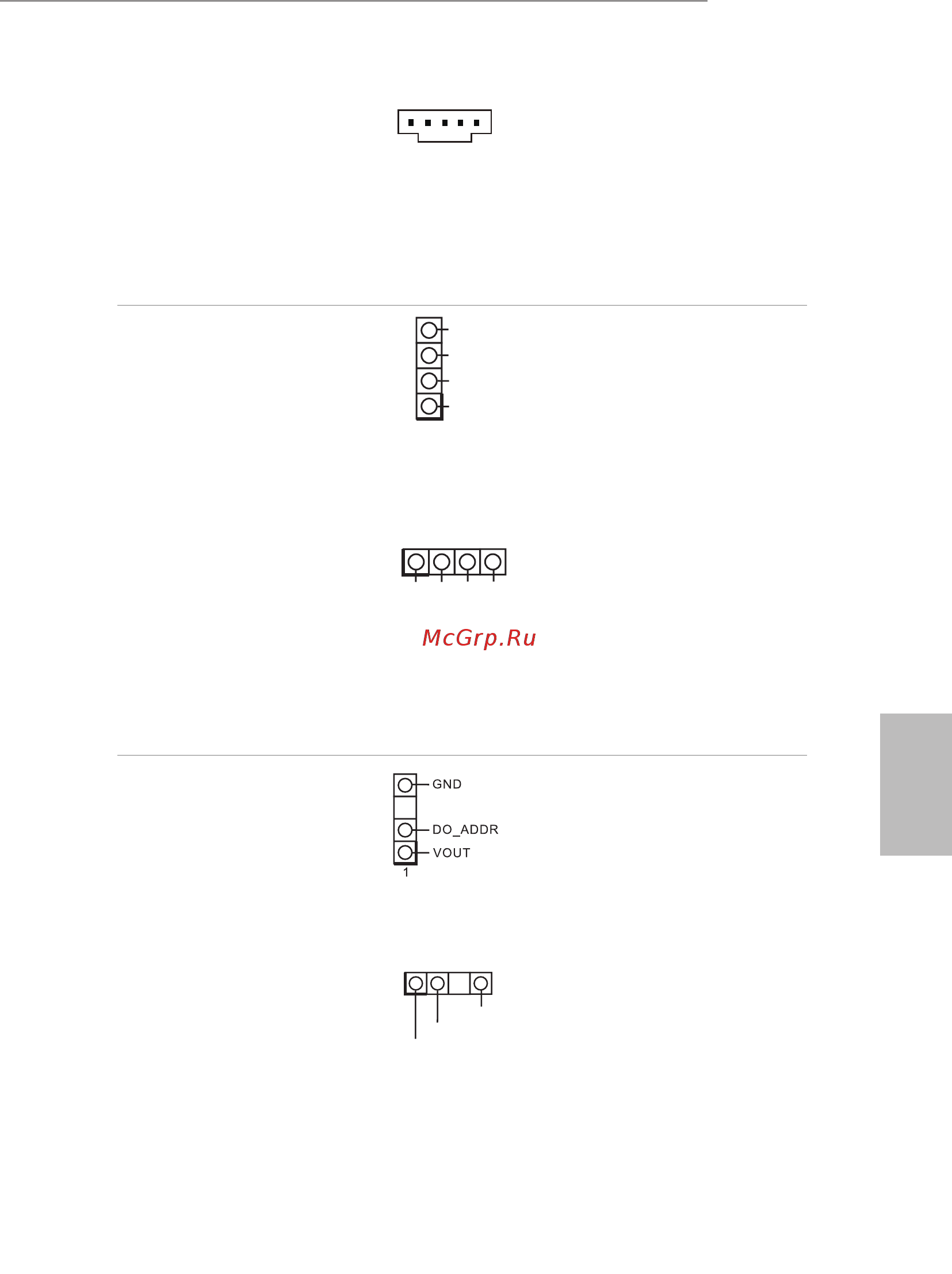

Разъем underbolt AIC
(5 контактов, TB1)
(см. стр. 1, № 24)
1
Подключите расширительную
плату (AIC-карту)
underbolt™ к данному
разъему с помощью
интерфейсного GPIO-кабеля.
*Установите расширительную
плату underbolt™ в слот
PCIE3 (слот по умолчанию).
Колодки для
подключения
светодиодной RGB-
подсветки.
(4-контактная, RGB_
LED1)
(см. стр. 1, № 6)
(4-контактная, RGB_
LED2)
(см. стр. 1, № 25)
12V
G
R
B
1
12V GRB
1
Колодка RGB-подсветки
служит для подключения
удлинительного кабеля
светодиодной RGB-
подсветки, которая позволяет
реализовать различные
световые эффекты.
Внимание! Категорически
запрещается подключать
кабель светодиодной RGB-
подсветки с нарушением
полярности, так как это
может привести к его
повреждению.
* Дополнительные сведения об
использовании этой колодки
см. на стр.33.
колодка адресуемой
светодиодной
подсветки
(3 контакта, ADDR_
LED1)
(см. стр. 1, № 7)
(3 контакта, ADDR_
LED2)
(см. стр. 1, № 26)
VOUT
DO_ADDR
GND
1
Эта колодка служит для
подключения удлинительного
кабеля
адресуемой
светодиодной подсветки,
которая позволяет
реализовать различные
световые эффекты.
Внимание!
Категорически
запрещается подключать
кабель адресуемой
светодиодной подсветки с
нарушением полярности, так
как это может привести к его
повреждению.
* Дополнительные сведения об
использовании этой колодки
см. на стр.34.
