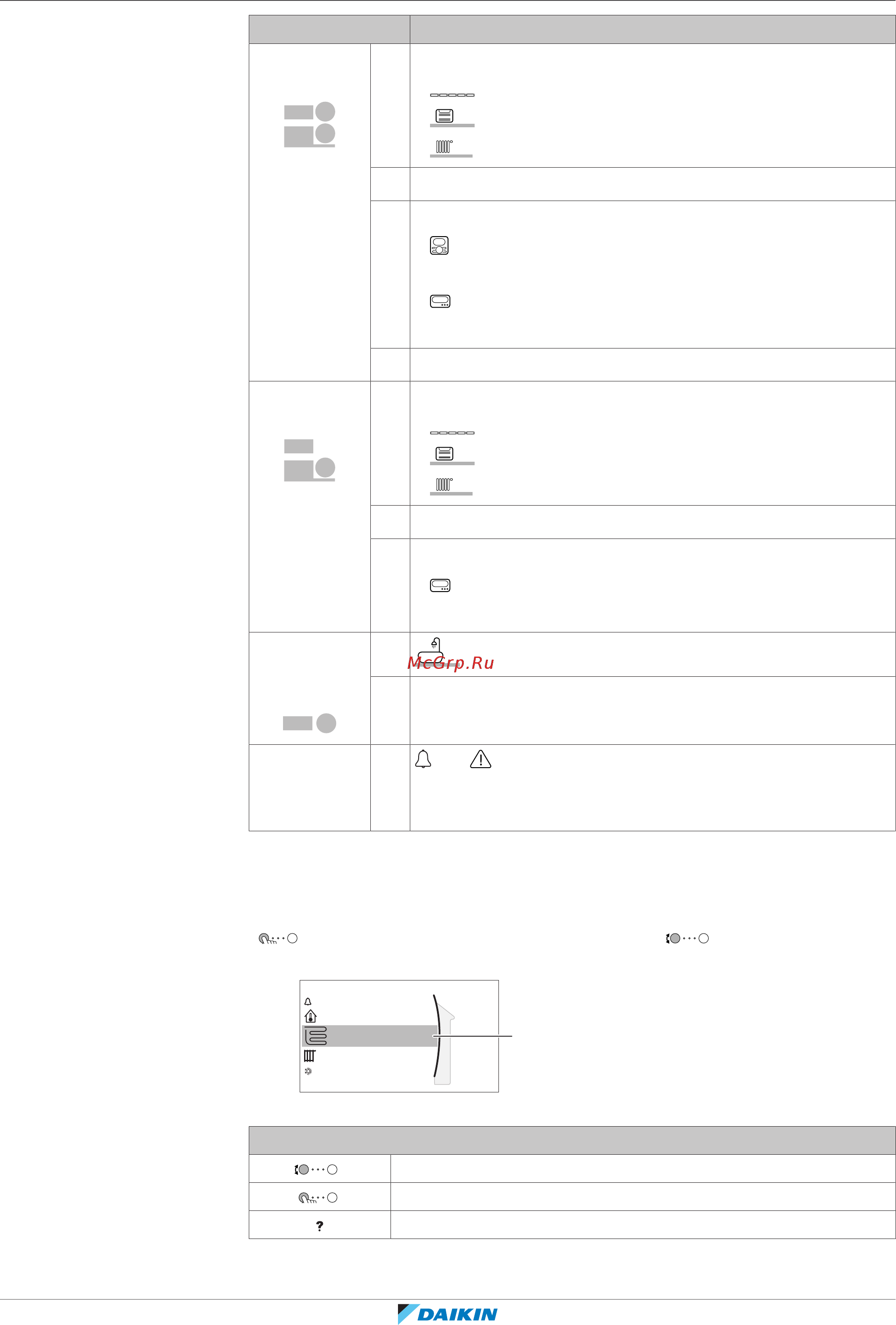

8 | Конфигурирование
Руководство по применению для установщика
109
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
Позиция Описание
Основная
зона
g3
g1
g4
g2
g1 Тип нагревательного прибора:
▪ : Нагрев полов
▪ : Фанкойл
▪ : Радиатор
g2 Уставка температуры воды на выходе
g3 Тип комнатного термостата:
▪ : интерфейс пользователя Daikin, используемый в
качестве комнатного термостата
▪ : Внешнее управление
▪ Скрыто: Управление температурой воды на выходе
g4 Измеренная температура в помещении
Дополнитель
ная зона
h3
h1
h2
h1 Тип нагревательного прибора:
▪ : Нагрев полов
▪ : Фанкойл
▪ : Радиатор
h2 Уставка температуры воды на выходе
h3 Тип комнатного термостата:
▪ : Внешнее управление
▪ Скрыто: Управление температурой воды на выходе
Горячая вода
бытового
потребления
i1
i2
i1
: Горячая вода бытового потребления
i2 Измеренная температура в резервуаре
Неисправнос
ть
j
или : Произошел сбой
Подробнее см. раздел «12.4.1Отображение текста
справки в случае неисправности» [4204].
8.3.3 Экран главного меню
Чтобы открыть экран главного меню, находясь на главном экране, нажмите
( ) или поверните левый наборный диск ( ). Из главного меню
можно переходить в разные экраны уставок и подменю.
a
2
Главная зона
Дополнительная зона
Помещение
Сбой
Нагрев/охлаждение помещения
a Выбранное подменю
Возможные действия на этом экране
Переход через список.
Вход в подменю.
Активация/отключение навигационной цепочки.
